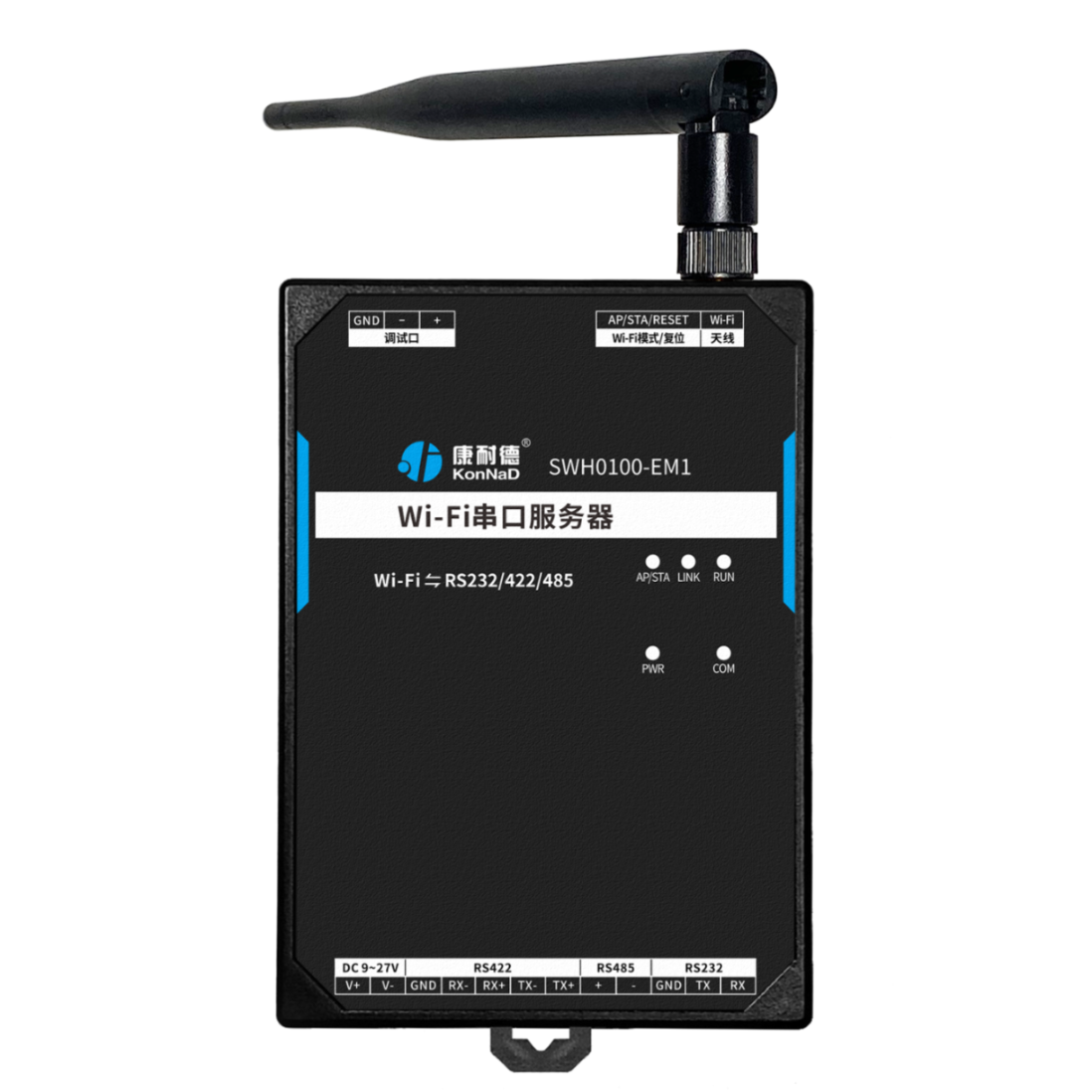

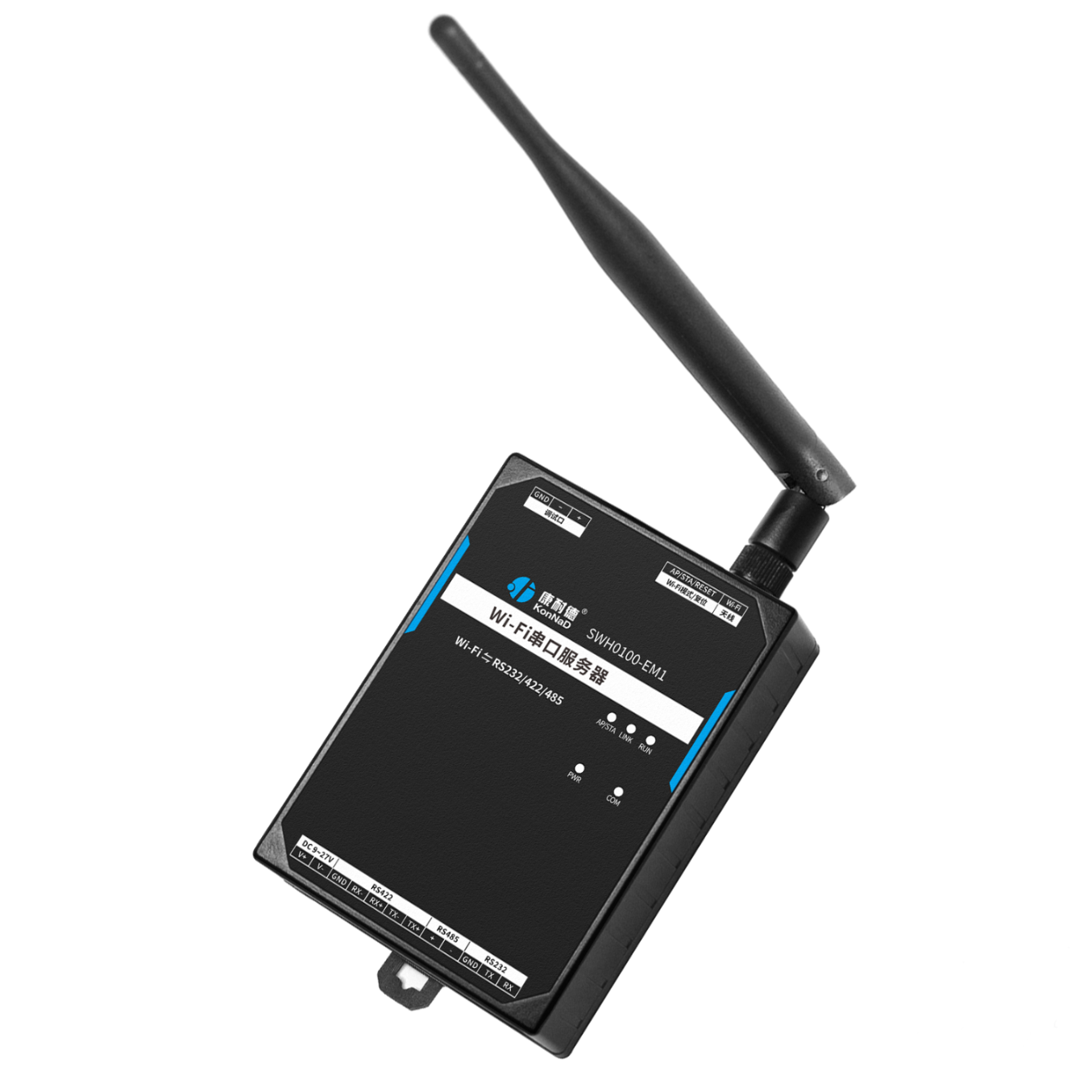

C2000-B2-SWH0100-EM1
| Wi-Fi | 组网方式：AP/STA 支持 TCP Server/Client 模式 支持 DNS 支持 DNS 快速解析域名，无需繁琐 IP 记忆 |
| 向下串行接口 | RS485 * 1 支持 RS485 透传 自带下行串口，支持串口与网络双向透明传输支持虚拟串口 虚拟串口是对端口操作的数据格式及协议的转换，将对网络等接口的访问转变为对串口的操作，对使用者来说完全透明，可提高软件通用性，降低开发难度和复杂性 |
| 全端口保护 | 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏 |
| 高等级防雷 | 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波） |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 防潮、防尘、防腐 | 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境 |
| 稳定可靠不死机 | 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行 |
| RTOS 实时操作系统 | 响应及时，处理高效，运行可靠 |
| 双向透传 | 支持串口与网络之间的双向透明传输 |

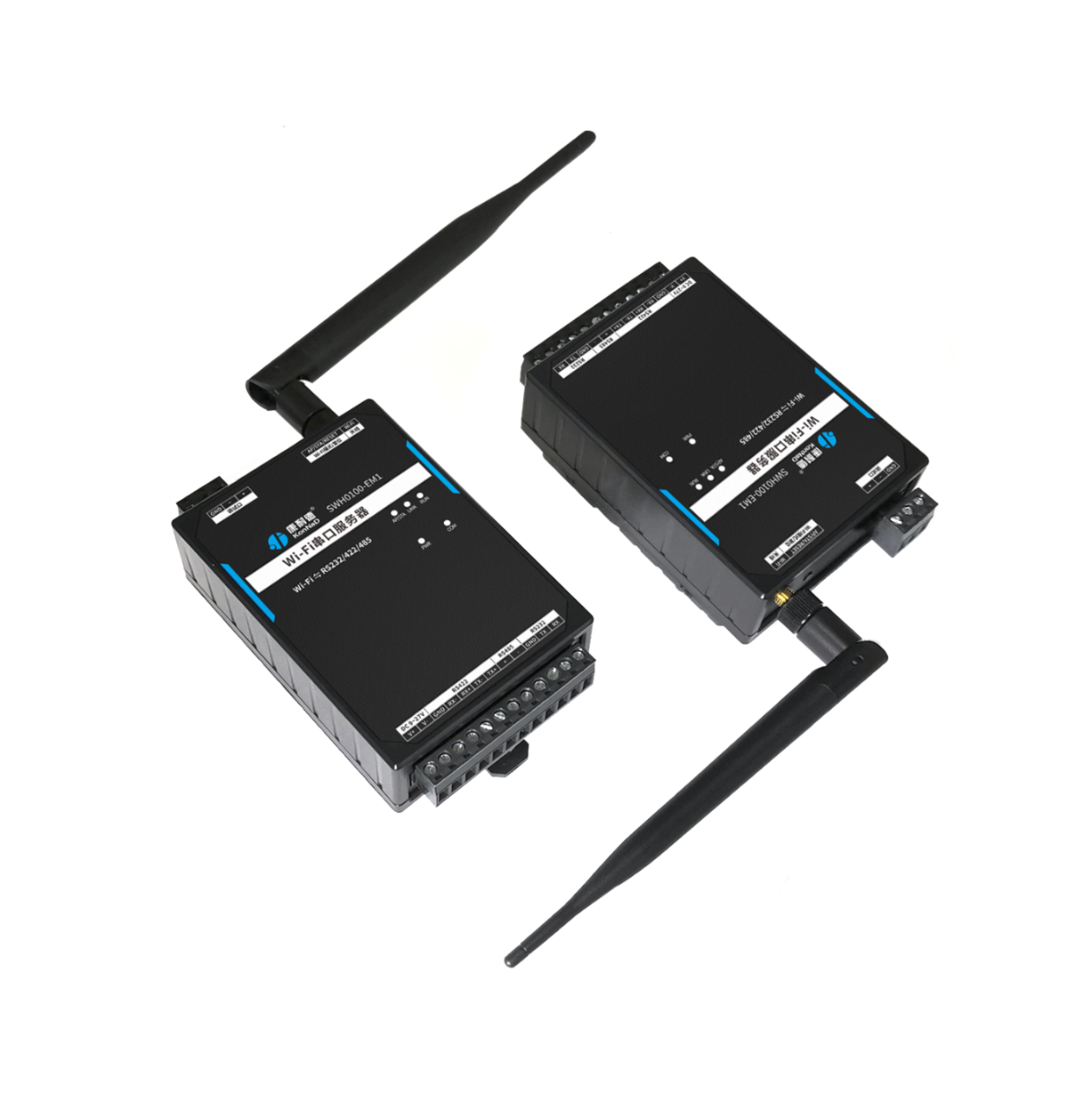

| 点对点通信 | 成对使用，延长串口通讯距离，实现无平台条件下的设备通信 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| 无线参数 | 无线标准 | 802.11b/g/n |
| 组网方式 | AP/STA | |
| 网络通讯形式 | 2.4G Wi-Fi | |
| 网络 | 协议模式 | 支持 TCP Server/Client 模式 |
| 最大连接数（TCP） | 6 | |
| 向下串行接口 | 串口类型 | RS485 |
| 端口数量 | 1 | |
| 级联/透传 | RS485 透传 | |
| 波特率 | 300~460800bps | |
| 电源 | 输入电压 | 9~27VDC |
| 电流 | 80mA @ 12V DC | |
| 软件特点 | 支持虚拟串口 | ✓ |
| 其他参数 | 支持 DNS | ✓ |
| 物理特征 | 尺寸 | 75*105*30mm+171*37mm |
| 安装方式 | 定位孔/导轨安装 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -40℃ ~ 85℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |
| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| 网络 | LINK | TCP连接状态指示灯 | 常亮：已建立 TCP 连接 |
| 熄灭：未建立 TCP 连接 | |||
| 无线参数 | Wi-Fi | Wi-Fi 模式灯 | 常亮：AP 模式 |
| 慢闪：STA 连接中 | |||
| 快闪：STA 已连接 | |||
| 电源 | PWR | 电源指示灯 | 常亮：设备供电正常 |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| 天线 | 天线 | Wi-Fi 天线，标准 SMA 阴头天线接口 | - |
| 无线参数 | AP/STA | 短按进行 AP/STA 切换，长按产品恢复默认设置 | - |
| 电源输入 | VS+、GND | 电源输入正极、电源输入负极 | RVV 2*1.0 |
| PE | 用于设备可靠接地，防雷 | RVV 2*0.5 | |
| 向下串行接口 | 485+、485- | RS485 正极、RS485 负极（向下） | RVSP 2*0.5 |
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
主设备（包含扣具）
凤凰端子（若干）
安装指引卡
