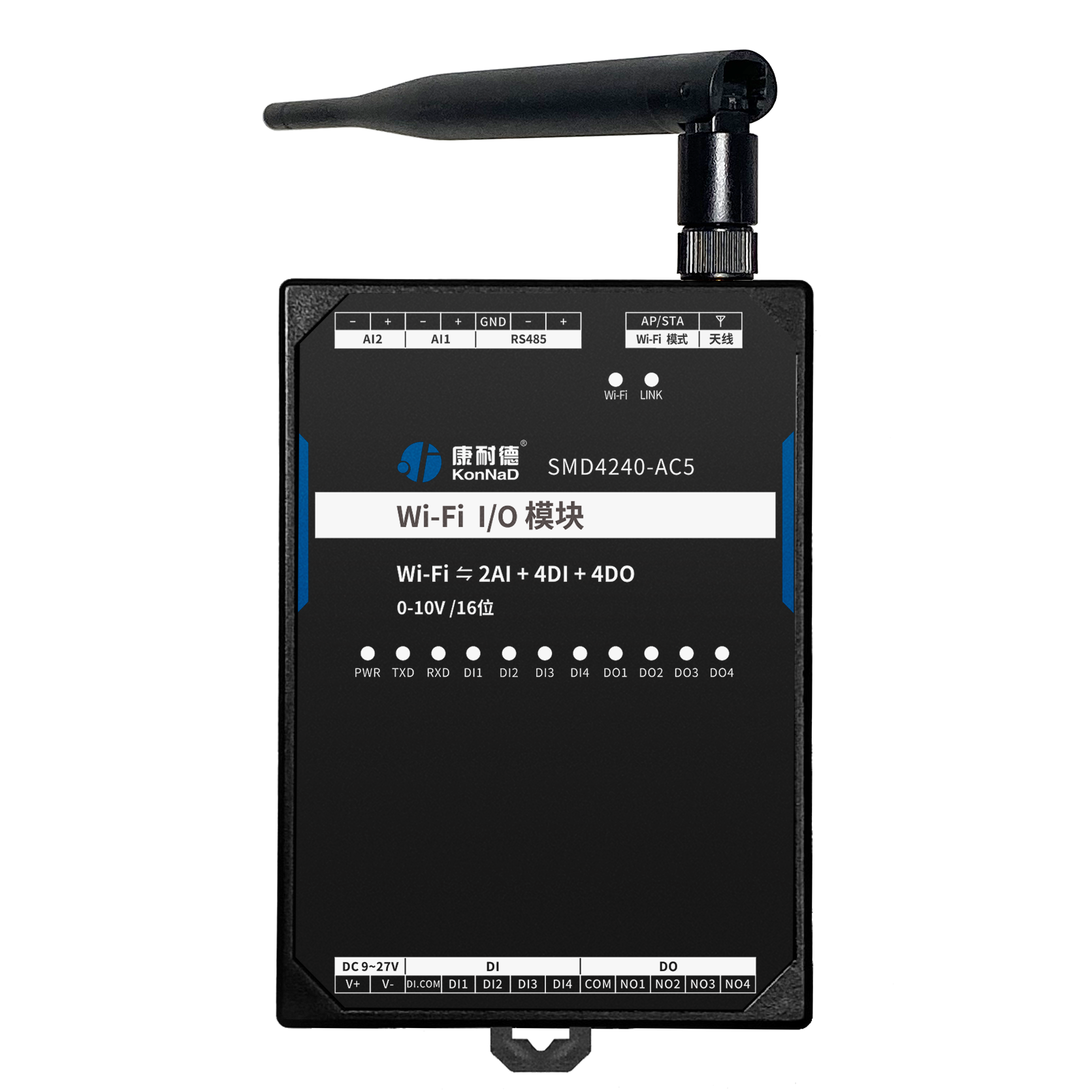

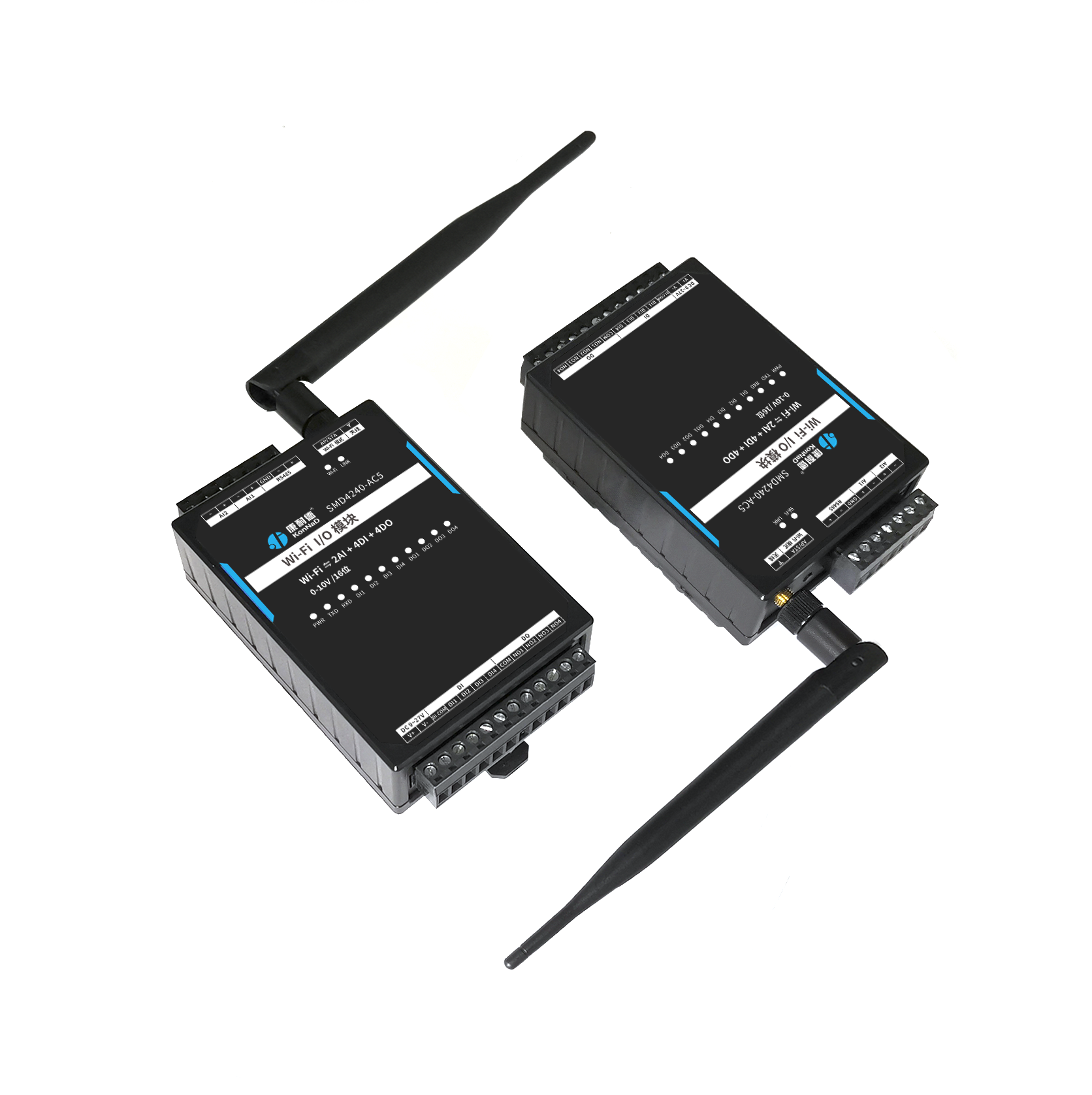

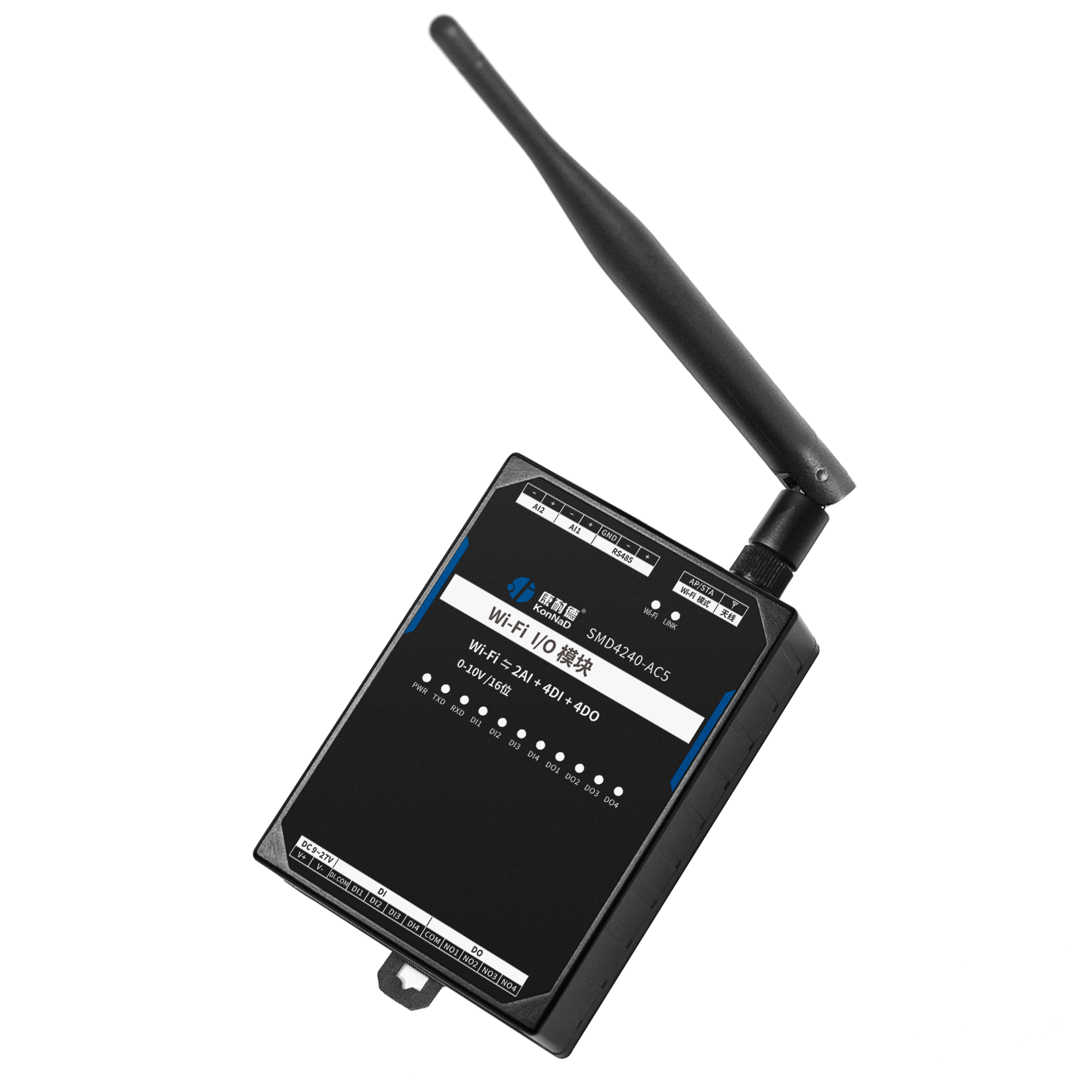

SMD4240-AC5

Wi-Fi ⇋ 2AI + 4DI + 4DO，0-10V / 16bit

产品功能
Wi-Fi

组网方式：AP/STA

支持 TCP Server/Client 模式

支持 DNS

支持 DNS 快速解析域名，无需繁琐 IP 记忆
DI * 4

输入模式：电平 + 脉冲计数

接口类型：干接点
DO * 4

输出模式：电平+脉冲

输出类型：A 型继电器
AI * 2

采集范围：0-10V

分辨率：16位

采集精度：1‰

采集特性：差分输入

采集频率：10Hz
向下串行接口

RS485 * 1

RS485 级联

通过自带的 RS485 串口，级联同品牌 RS485 型 I/O 模块，实现各种数字量、模拟量的组合及扩展采集功能
去天猫选购 去京东选购
高可靠性
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
高精度采集 16 bit 分辨率，高达 1‰ 采集精度，无需校准
无需布线 采用无线传输方式，部署灵活，不受通讯线缆限制，节约布线成本
支持 Modbus 网关功能 支持 Modbus TCP ⇋ Modbus RTU
多路 DI 支持 支持多路 DI 信号采集功能，满足多点位开关量采集需求
串口 Master/Slave 模式自适应 自动识 Master/Slave 命令，无需手动设置
Master 模式：串口端可级联支持Modbus RTU协议设备，通过网络端远程监测串口级联设备状态
Slave 模式：设备可同时被网络与串口端上位机进行状态查询和控制
AP/STA 模式一键式切换 AP 模式：作为无线接入点，可发射 Wi-Fi 信号供设备接入，实现现场无 Wi-Fi 情况下本地局域网内IO远程控制及数据传输
STA 模式：接入无线路由器，实现 IO 远程控制及数据通信
技术参数
类别 参数名称 规格
网络 协议模式 支持 TCP Server/Client 模式
最大连接数（TCP） 6
无线参数 无线标准 802.11b/g/n
组网方式 AP/STA
网络通讯形式 2.4G WiFi
天线接口 标准 SMA 阴头天线接口，
特性阻抗 50Ω
向下串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
级联/透传 RS485 级联
波特率 1200~115200bps
传输距离 1200米
AI 输入 AI 路数 2
连接端 凤凰端子
采集范围 0-10V
采集精度 1‰
分辨率 16位
采集特性 差分输入
采集频率 10Hz
通道隔离度 350VDC
DI 输入 DI 路数 4
连接端 凤凰端子
接口类型 干接点
DI 输入模式 电平 + 脉冲计数
数字滤波时间间隔 6个采样周期
采集频率 1kHz
逻辑判断 逻辑 0：断开； 逻辑 1：短接。
DO 输出 DO 路数 4
连接端 凤凰端子
DO 输出类型 A 型继电器
DO 输出模式 电平+脉冲
触点容量 30V/1.6A
电源 输入电压 9~27VDC
电流 80mA@12VDC
其他参数 支持 DNS ✓
物理特征 尺寸 75*105*30mm+171*37mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
向下串行接口 RXD RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
网络 LINK TCP连接状态指示灯 常亮：已建立 TCP 连接
熄灭：未建立 TCP 连接
无线参数 Wi-Fi Wi-Fi 模式灯 常亮：AP 模式
慢闪：STA 连接中
快闪：STA 已连接
端口说明
类别 端口 说明 建议线材
AI 输入 +、- 模拟量信号输入正极、模拟量信号输入负极 RVV 2*0.5
DI 输入 DIx 数字量信号输入端 RVV 2*0.5
DI.COM 干接点输入公共端，与电源不共地 RVV 2*0.5
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
向上串行接口 +、-、GND RS485 正极、RS485 负极、RS485 接地端（向上） RVSP 2*0.5
无线参数 AP/STA 短按进行 AP/STA 切换，长按产品恢复默认设置 -
电源输入 V+、V- 电源输入正极、电源输入负极 RVV 2*1.0
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

RS485： 30V/100mA

DI： 30V/100mA

DO： 30V/1.6A

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
