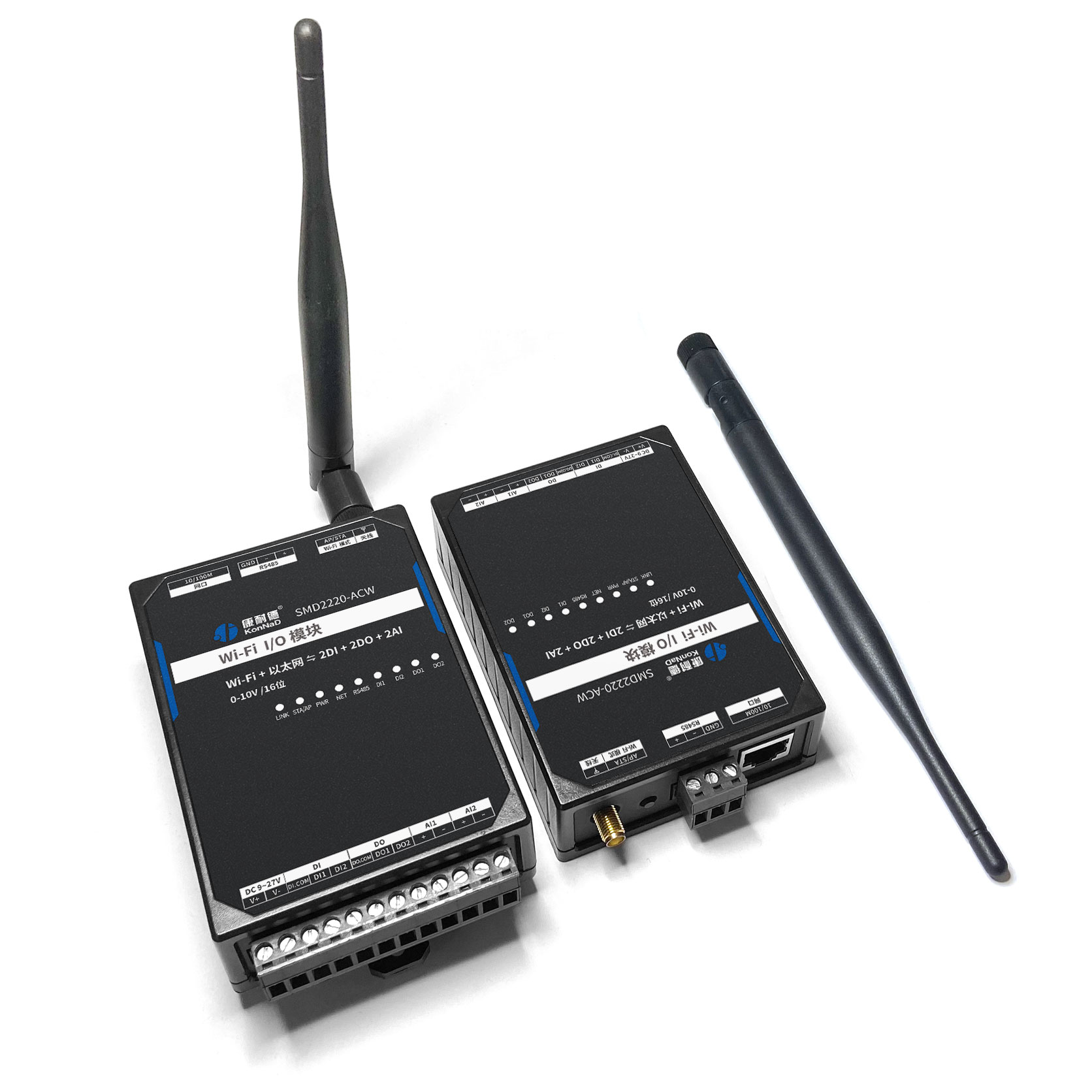

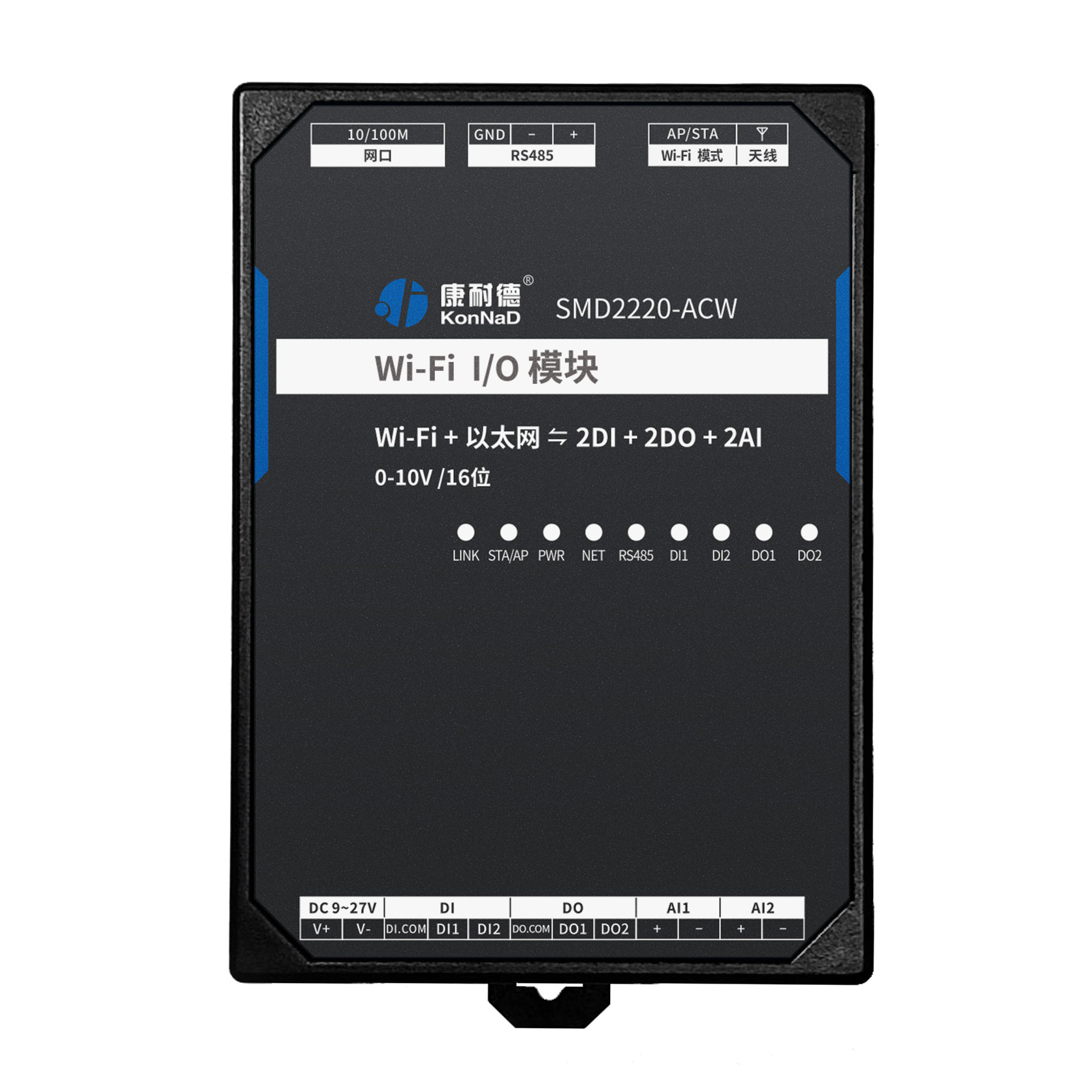

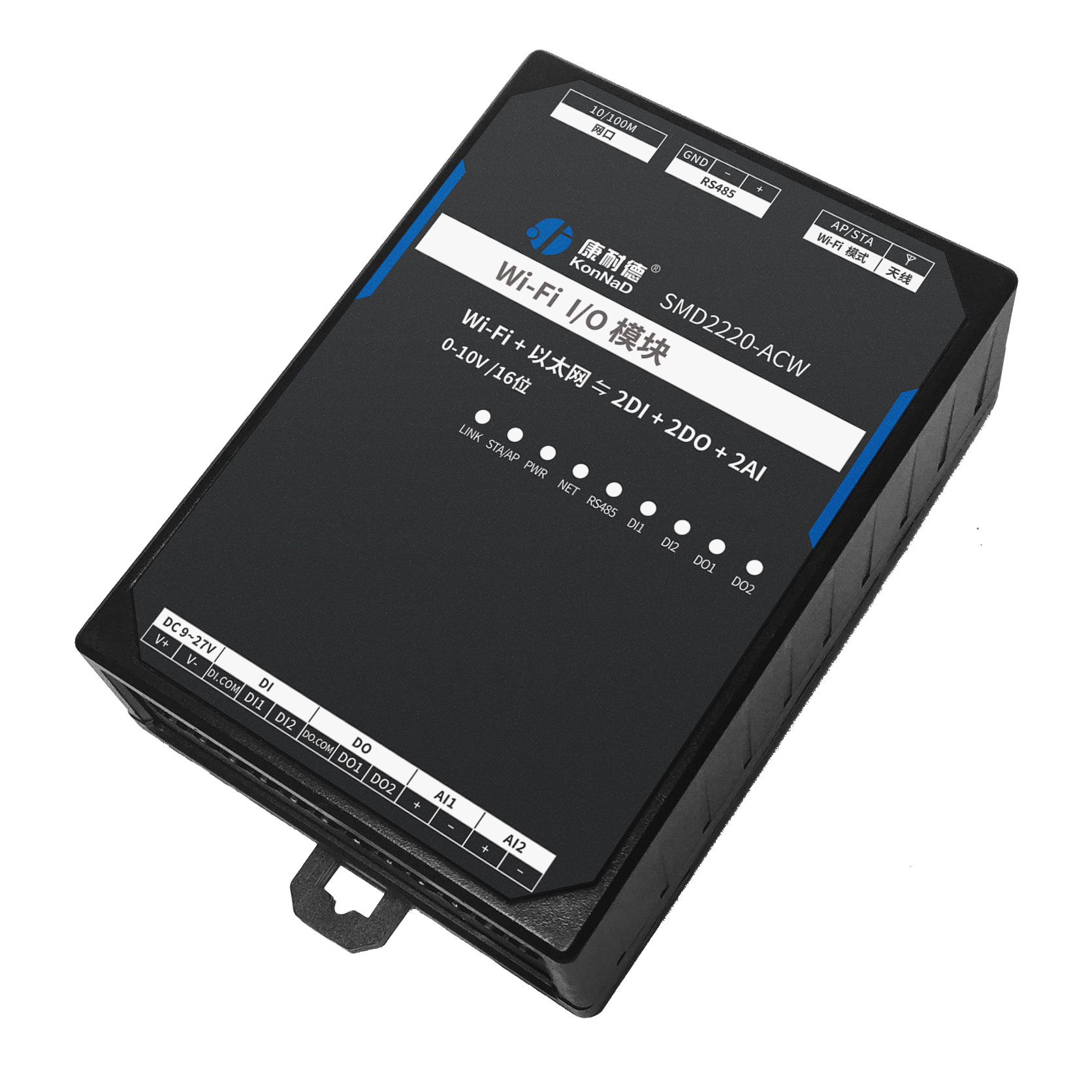

SMD2220-ACW

Wi-Fi + Ethernet ⇋ 2AI + 2DI(干接点) + 2DO，0-10V / 16bit

产品功能
Wi-Fi

组网方式：AP/STA

支持 TCP Server/Client 模式

支持 DNS

支持 DNS 快速解析域名，无需繁琐 IP 记忆
DI * 2

输入模式：电平 + 脉冲计数

接口类型：干接点
DO * 2

输出模式：电平+脉冲

输出类型：A 型继电器
AI * 2

采集范围：0-10V

分辨率：16位

采集精度：1‰

采集特性：差分输入

采集频率：10Hz
向下串行接口

RS485 * 1

RS485 级联

通过自带的 RS485 串口，级联同品牌 RS485 型 I/O 模块，实现各种数字量、模拟量的组合及扩展采集功能
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
DI 主动上传 DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测
高精度采集 16 bit 分辨率，高达 1‰ 采集精度，无需校准
支持 Modbus 网关功能 支持 Modbus TCP ⇋ Modbus RTU
多路 DI/DO 支持 支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求
AP/STA 模式一键式切换 AP 模式：作为无线接入点，可发射 Wi-Fi 信号供设备接入，实现现场无 Wi-Fi 情况下本地局域网内IO远程控制及数据传输
STA 模式：接入无线路由器，实现 IO 远程控制及数据通信
技术参数
类别 参数名称 规格
网络 速度 10/100M
传输距离 100 米
通信协议 标准 Modbus TCP 协议
协议模式 支持 TCP Server/Client 模式
最大连接数（TCP） 6
无线参数 无线标准 802.11b/g/n
组网方式 AP/STA
网络通讯形式 2.4G WiFi
天线接口 标准 SMA 阴头天线接口，
特性阻抗 50Ω
向下串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
级联/透传 RS485 级联
波特率 1200~115200bps
传输距离 1200米
AI 输入 AI 路数 2
连接端 凤凰端子
采集范围 0-10V
采集精度 1‰
分辨率 16位
采集特性 差分输入
采集频率 10Hz
通道隔离度 350VDC
DI 输入 DI 路数 2
连接端 凤凰端子
接口类型 干接点
DI 输入模式 电平 + 脉冲计数
数字滤波时间间隔 6个采样周期
采集频率 1kHz
逻辑判断 逻辑 0：断开； 逻辑 1：短接。
DO 输出 DO 路数 2
连接端 凤凰端子
DO 输出类型 A 型继电器
DO 输出模式 电平+脉冲
触点容量 30V/1.6A
电源 输入电压 9~27VDC
电流 120mA@12VDC
其他参数 支持 DNS ✓
物理特征 尺寸 75*105*30mm+171*37mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
向下串行接口 RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
网络 LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
无线参数 AP/STA Wi-Fi AP/STA模式灯 常亮：AP 模式
慢闪：STA 连接中
快闪：STA 已连接
端口说明
类别 端口 说明 建议线材
AI 输入 +、- 模拟量信号输入正极、模拟量信号输入负极 RVV 2*0.5
DI 输入 DI.COM 干接点输入公共端，与电源不共地 RVV 2*0.5
DIx 数字量信号输入端 RVV 2*0.5
DO 输出 DO.COM DO输出公共端 RVV 2*1.0
DOx+ 开关量输出信号，电源 + RVV 2*1.0
向下串行接口 485+ 、485- RS485 正极、RS485 负极（向下） RVSP 2*1.0
无线参数 AP/STA 短按进行 AP/STA 切换，长按产品恢复默认设置 -
电源输入 V+、V- 电源输入正极、电源输入负极 RVV 2*1.0
网络 Ethernet RJ45 网口 CAT-5e
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

RS485： 30V/100mA

网口： -/500mA

DI： 30V/100mA

DO： 30V/1.6A

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
