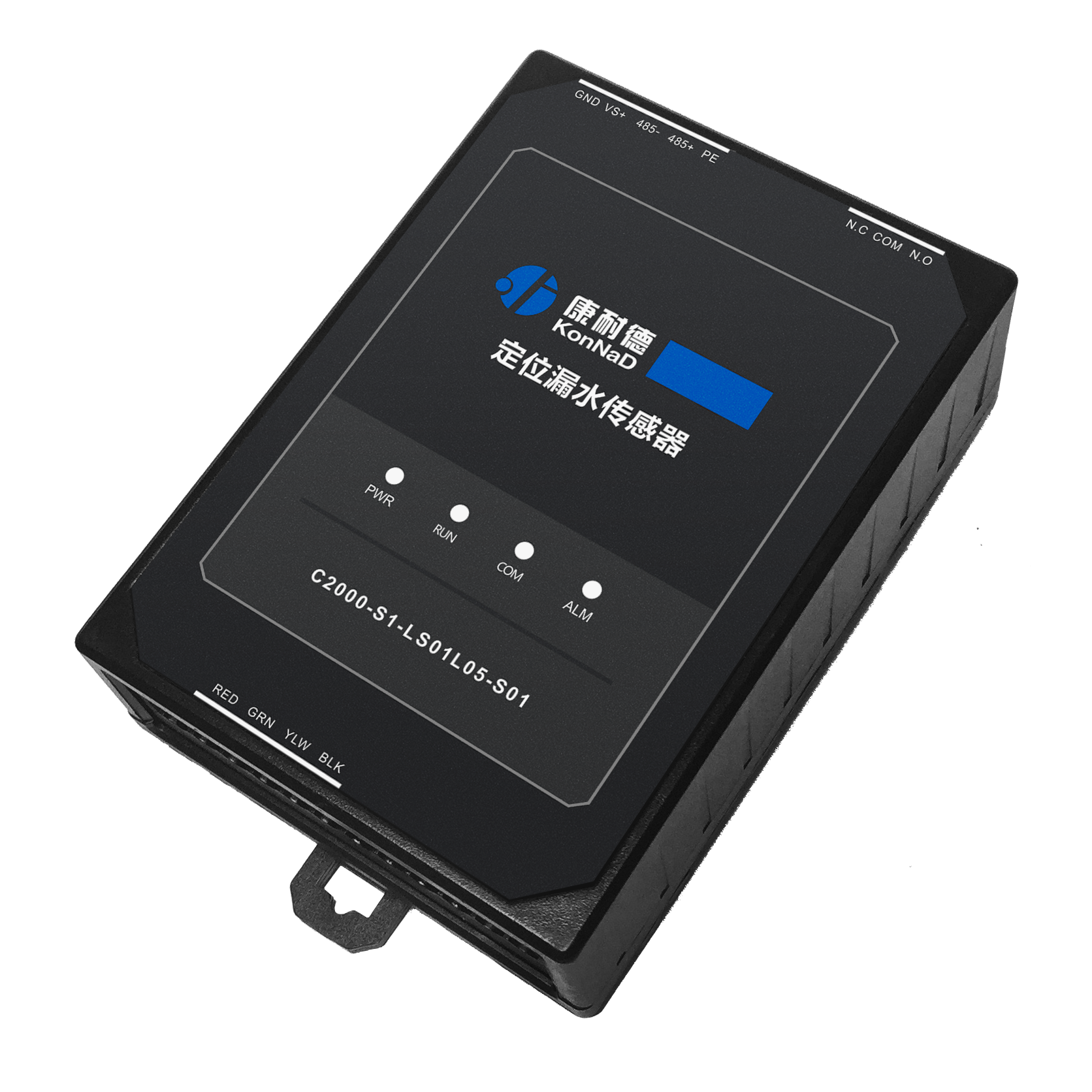

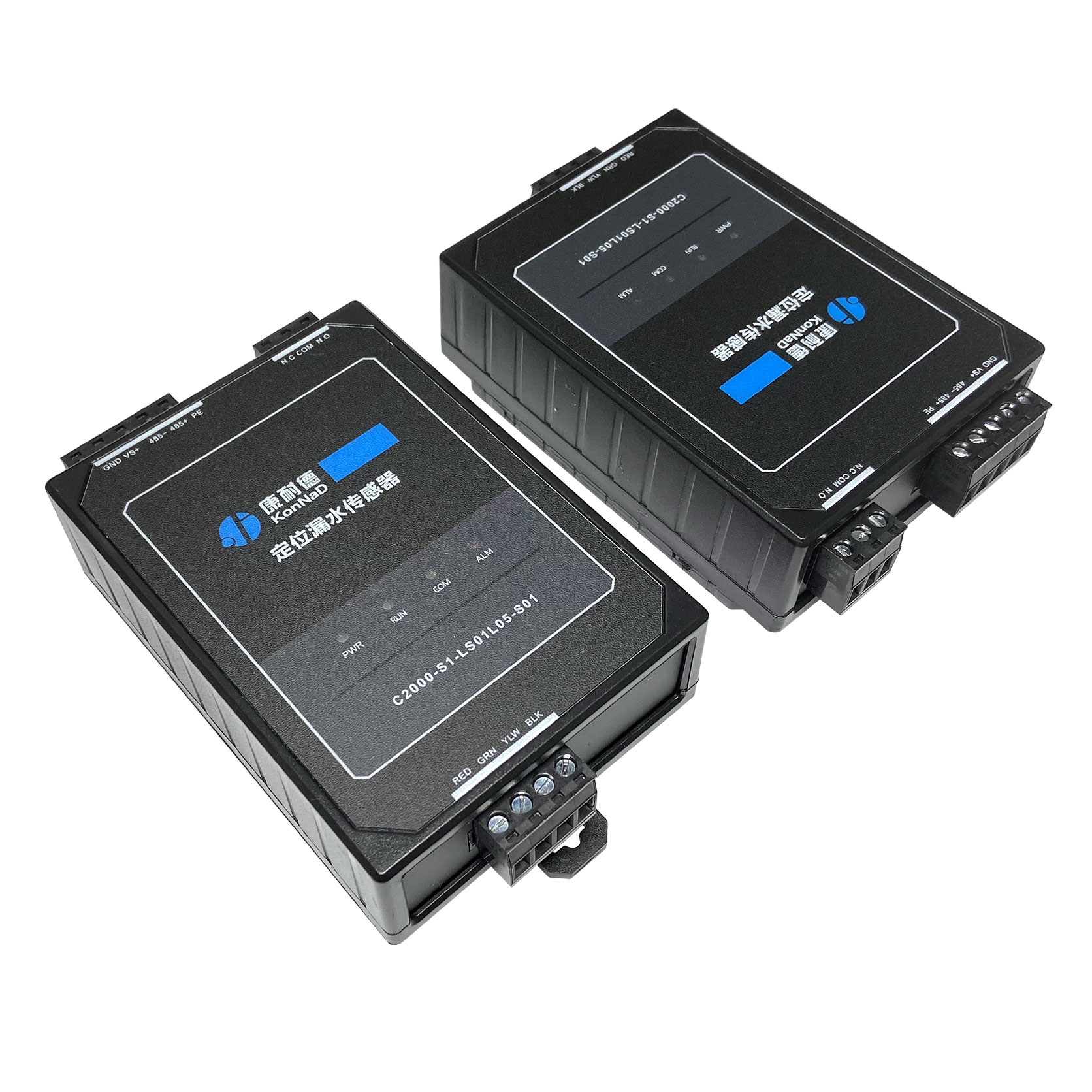

LS01L05-S01

RS485 ⇋ 1AI + 1DO，定位

产品功能
向上串行接口

RS485 * 1
漏水采集接口

AI * 1

分辨率：16 bit

采集特性：差分信号

采集频率：1kHz
DO * 1

输出类型：C 型继电器

支持接入告警装置
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
标准 Modbus RTU 协议，兼容性强 支持数千种智能仪器仪表厂家数据通信
高精度定位 支持漏水的位置检测，16 位分辨率 AI 接口采集，
± 0.5米高精度漏水定位
超长探测距离 1500米感应线支持
多告警模式支持 支持1路DO接口扩展，可直接接入声光告警设备，同时支持远程告警，全面预防漏水事故
技术参数
类别 参数名称 规格
水浸采集接口 AI 路数 1
连接端 凤凰端子
分辨率 16 bit
采集特性 差分信号
采集频率 1kHz
通道隔离度 5VDC
向上串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
串口协议 Modbus RTU协议
DO 输出 DO 路数 1
连接端 凤凰端子
DO 输出类型 C 型继电器
触点容量 30V/3A
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 380mA @ 12VDC
功耗 Max. 5W
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
向下串行接口 COMx RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
告警 ALM 告警输出指示灯 常亮：告警状态未解除
熄灭：无告警
端口说明
类别 端口 说明 建议线材
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
N.Cx 数字量信号输出常闭端 RVV 2*1.0
水浸采集接口 RED、GRN、YLW、BLK 接探测线的红线、接探测线的绿线、接探测线的黄线、接探测线的黑线 RVV 4*0.5
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
保护数据
防雷等级保护

2kV/1kA
过压过流保护

电源： 30V/500mA

RS485： 30V/100mA

DO： 30V/3A

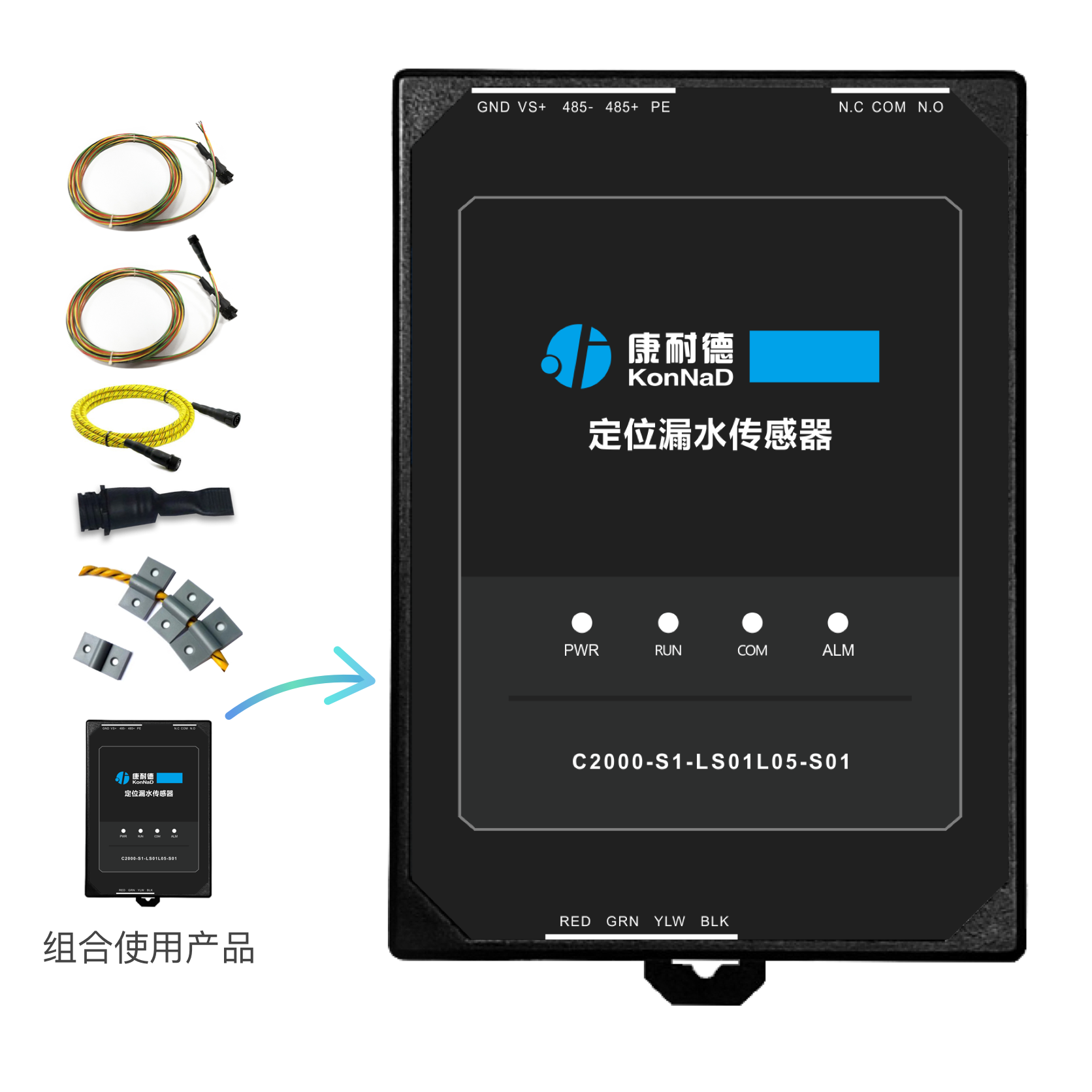

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
