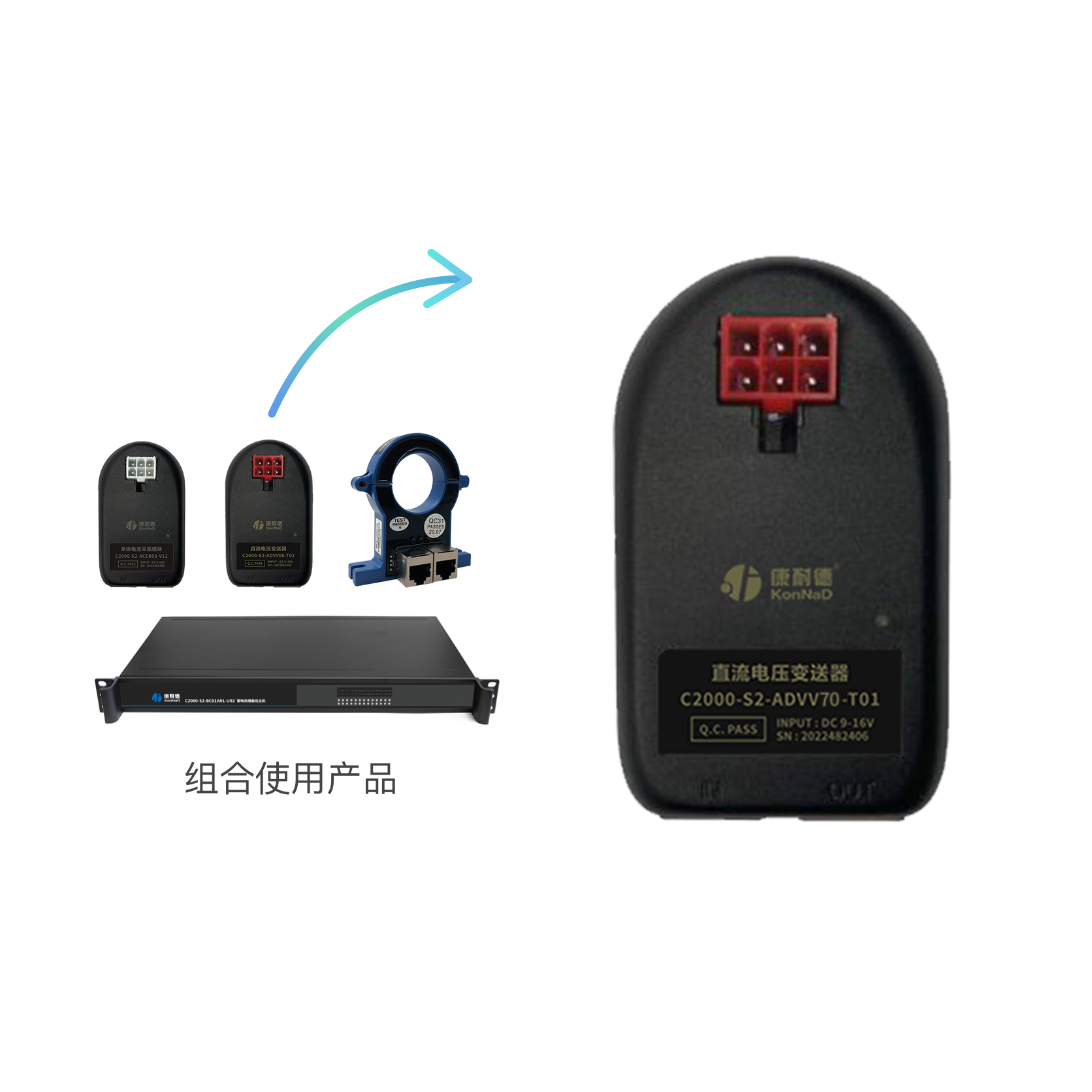

ADVV70-T01

电压型 0-700 VDC

产品功能
向上串行接口

RS485 * 1

485 信号与供电集成 RJ45 接口，接线便利

标准 Modbus RTU 协议

自由组态，可与大多数的 PLC、HMI、SCADA 等系统无缝对接
电压检测

量程：0-700VDC

采集精度：±1%
向下串行接口

RS485 * 1

485 信号与供电集成 RJ45 接口，接线便利

标准 Modbus RTU 协议

自由组态，可与大多数的 PLC、HMI、SCADA 等系统无缝对接
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
产品特点
标准 Modbus RTU 协议，兼容性强 支持数千种智能仪器仪表厂家数据通信
隔离耐压 绝缘强度高达 1500V
接线便利 485 信号与供电集成 RJ45 接口，采用手拉手方式可连接多个设备，布线简单
技术参数
类别 参数名称 规格
变送器参数 类型 直流型
量程 0-700VDC
采集精度 ±1%
隔离耐压 1500V
输入阻抗 200k次
地址设定 6 位的硬件地址拨码开关
串行接口 串口类型 RS485
端口数量 2.0
连接端 RJ45
波特率 19200bps
传输距离 1200米
通讯协议 标准 Modbus RTU 协议
电源 电源连接端 RJ45（与 485 串口集成）
输入电压 9~16VDC（RJ45 直接供电）
电流 ≒ 200mA @ 12VDC
供电方式 RJ45 集成供电
物理特征 尺寸 46*75*23.4mm
安装方式 3M 胶安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
向下串行接口 RXD RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
端口说明
类别 端口 说明 建议线材
参数设置 ON、DIP 6 位硬件地址拨码开关，范围 0 - 63 -
按钮 设备地址确认按钮 -
串行接口 RJ45 口 集成了 RS485 通信与 DC 12V 供电 CAT-5e
电源输入 输入+、输入- 电压输入正极、电压输入负极 RVV 2*1.0
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

RS485： 30V/200mA
