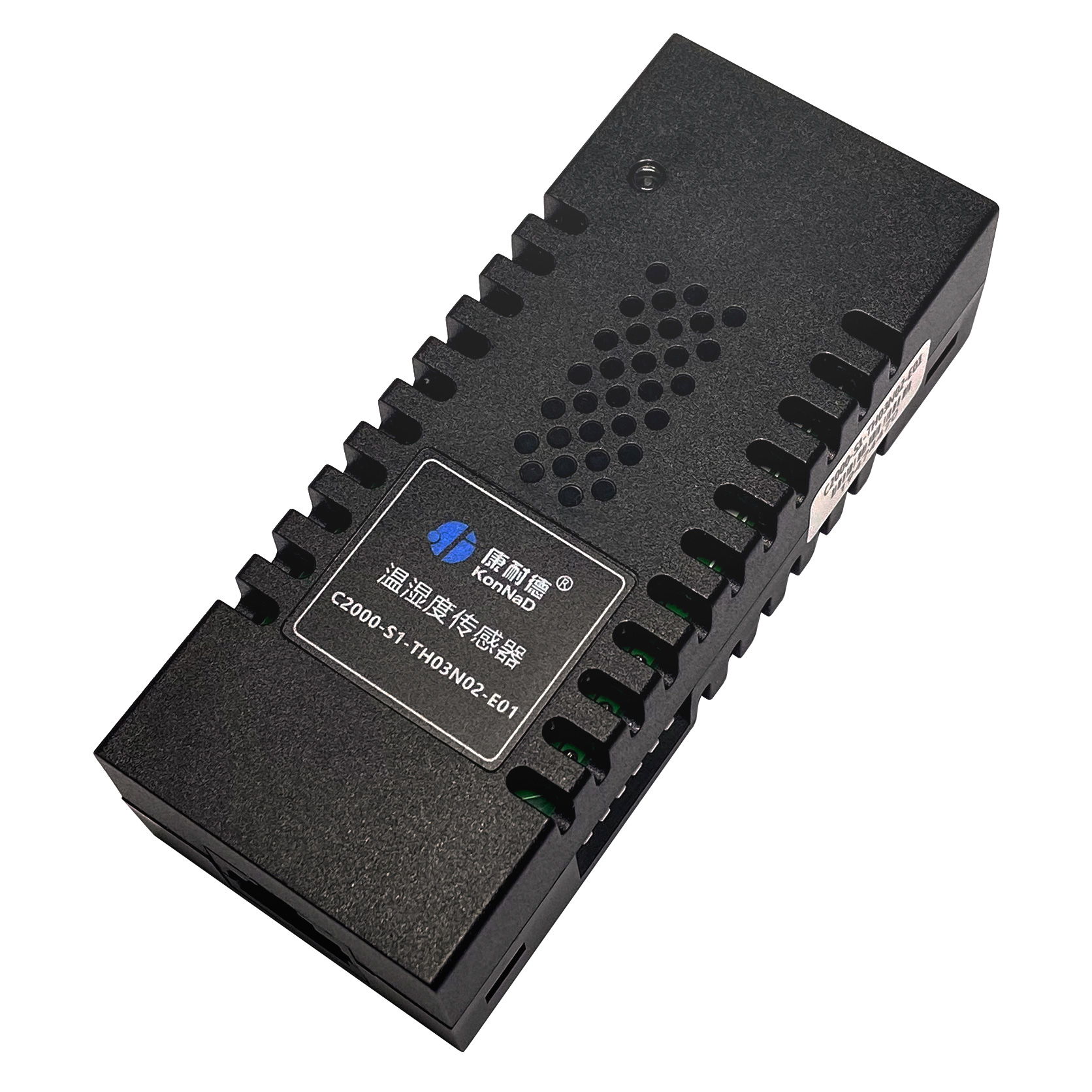

TH03N02-E01
| 向上串行接口 | RS485 * 1 Modbus RTU 协议 支持标准 Modbus RTU 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接 连接端：RJ45 |
| 温湿度检测 | 温度测量范围：-10-50℃ 湿度测量范围：0-100% RH |
| 向下串行接口 | RS485 * 1 连接端：RJ45 |
| 485地址设置 | 6 位拨码开关设置传感器地址，地址范围 0-63 |
| 高精度温湿度采集 | 采用工业级芯片，采集数据更准确、测量精度更高 |
| 磁吸式安装便捷 | 磁吸式安装，省时省力 |
| 接线方便 | 485 信号与供电集成 RJ45 接口，采用手拉手方式可连接多个设备，布线简单 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| 传感器参数 | 温度测量范围 | -10-50℃ |
| 温度测量精度 | ±0.3℃ | |
| 湿度测量范围 | 0-100% RH | |
| 湿度测量精度 | ±3.0% | |
| 向上串行接口 | 串口类型 | RS485 |
| 端口数量 | 1 | |
| 连接端 | RJ45 | |
| 通讯协议 | Modbus RTU 协议 | |
| 波特率 | 9600bps | |
| 传输距离 | 1200 米 | |
| 向下串行接口 | 串口类型 | RS485 |
| 端口数量 | 1 | |
| 连接端 | RJ45 | |
| 通讯协议 | Modbus RTU 协议 | |
| 电源 | 电源连接端 | RJ45（与 485 串口集成） |
| 输入电压 | 9~16VDC（RJ45 直接供电） | |
| 电流 | ≤ 30mA | |
| 其他参数 | 485 地址设置 | 6 位拨码开关设置传感器地址，地址范围 0-63 |
| 物理特征 | 尺寸 | 85*35.5*23mm |
| 安装方式 | 磁吸式/壁挂安装 | |
| 工作环境 | 工作温度 | -20℃~80℃ |
| 相对湿度 | 0% ~ 100% RH 不凝露 |
| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| 电源 | / | 电源与数据收发指示灯 | 绿灯常亮：设备供电正常 |
| 蓝灯闪：设备接收数据 | |||
| 绿灯闪：设备发送数据 |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| 串行接口 | RJ45 口 | 集成了 RS485 通信与 DC 12V 供电 | CAT-5e |
| 防雷等级保护 | 600W |
| 过压过流保护 | 电源： 18V/200mA |
主设备
安装指引卡
