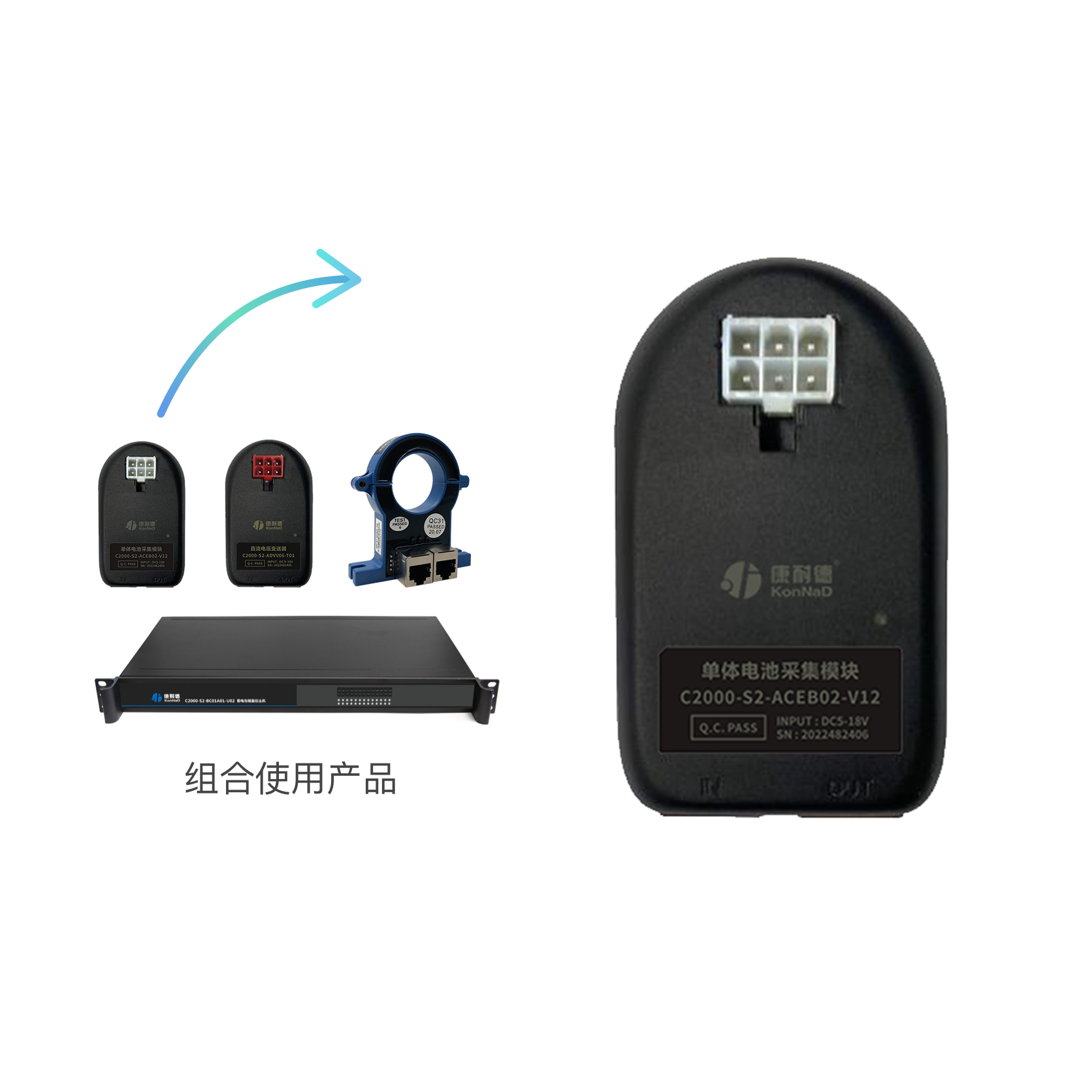

ACEB02-V12

12V 蓄电池内阻采集模块

产品功能
向上串行接口

RS485 * 1

485 信号与供电集成 RJ45 接口，接线便利
蓄电池检测接口

电压、电流、极柱温度、内阻集成测试端口

内阻采集电路四线法设计，消除线阻影响
向下串行接口

RS485 * 1

485 信号与供电集成 RJ45 接口，接线便利
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
产品特点
高可靠性模块化设计 单体模块之间相互独立，485 环形接法，保证任意模块中断不影响其他模块通讯
多参数电池状态采集 可同时对单节电池电压、极柱温度、内阻进行检测采集
抗环境干扰能力强 完善的滤波算法及内阻检测算法，准确滤除电压纹波干扰及温度影响，
保证系统稳定，结果真实可靠
单体故障自检，安全可靠 支持设备内部多种故障自检告警，一经检测，即刻上传，有效避免电池损坏，安全可靠
技术参数
类别 参数名称 规格
采集范围 电压测量范围 0-16V
电压测量精度 ±1%（±150mV）
温度测量范围 0 ~ 50℃
温度测量精度 ±1%
内阻测量范围 0.1mΩ~120mΩ
内阻测量精度 ±1%
串行接口 串口类型 RS485
端口数量 2
连接端 RJ45
波特率 19200bps
传输距离 1200米
电源 电源连接端 RJ45（与 485 串口集成）
输入电压 9~16VDC
电流 120mA @ 12VCD
供电方式 RJ45 集成供电
物理特征 尺寸 46*75*23.4mm
安装方式 3M 胶安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
向下串行接口 TXD RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
RXD RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据

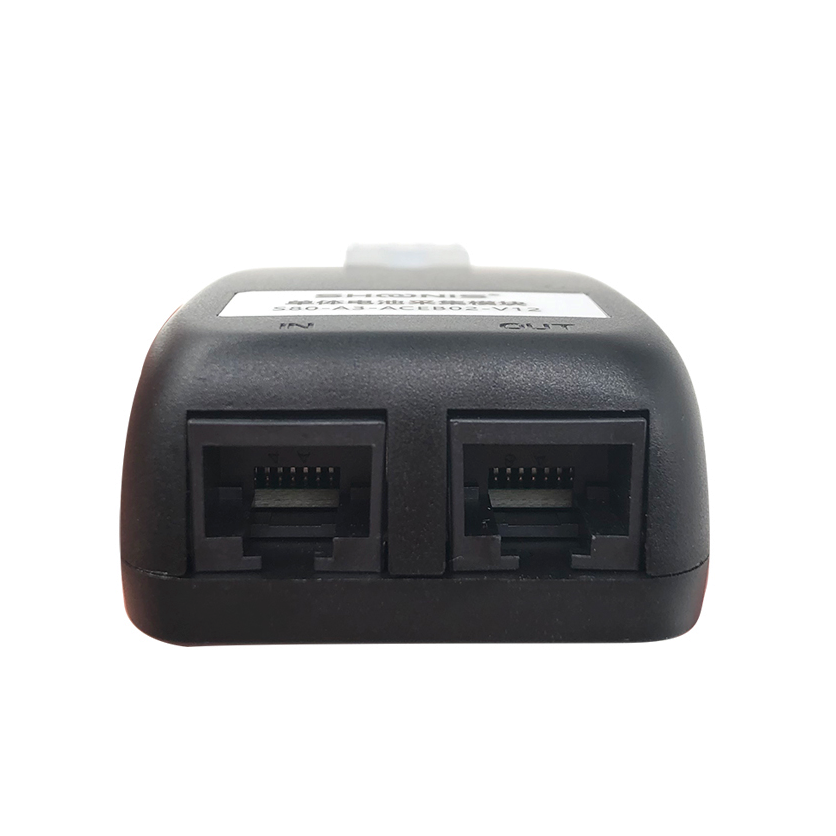

端口说明
类别 端口 说明 建议线材
串行接口 RJ45 口 集成了 RS485 通信与 DC 12V 供电 CAT-5e
单体电池采集模块接口 557 连接器 电压、内阻、温度集成采集 5557 连接器 配套线材
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

RS485： 30V/200mA

采集接口： 1A/7A

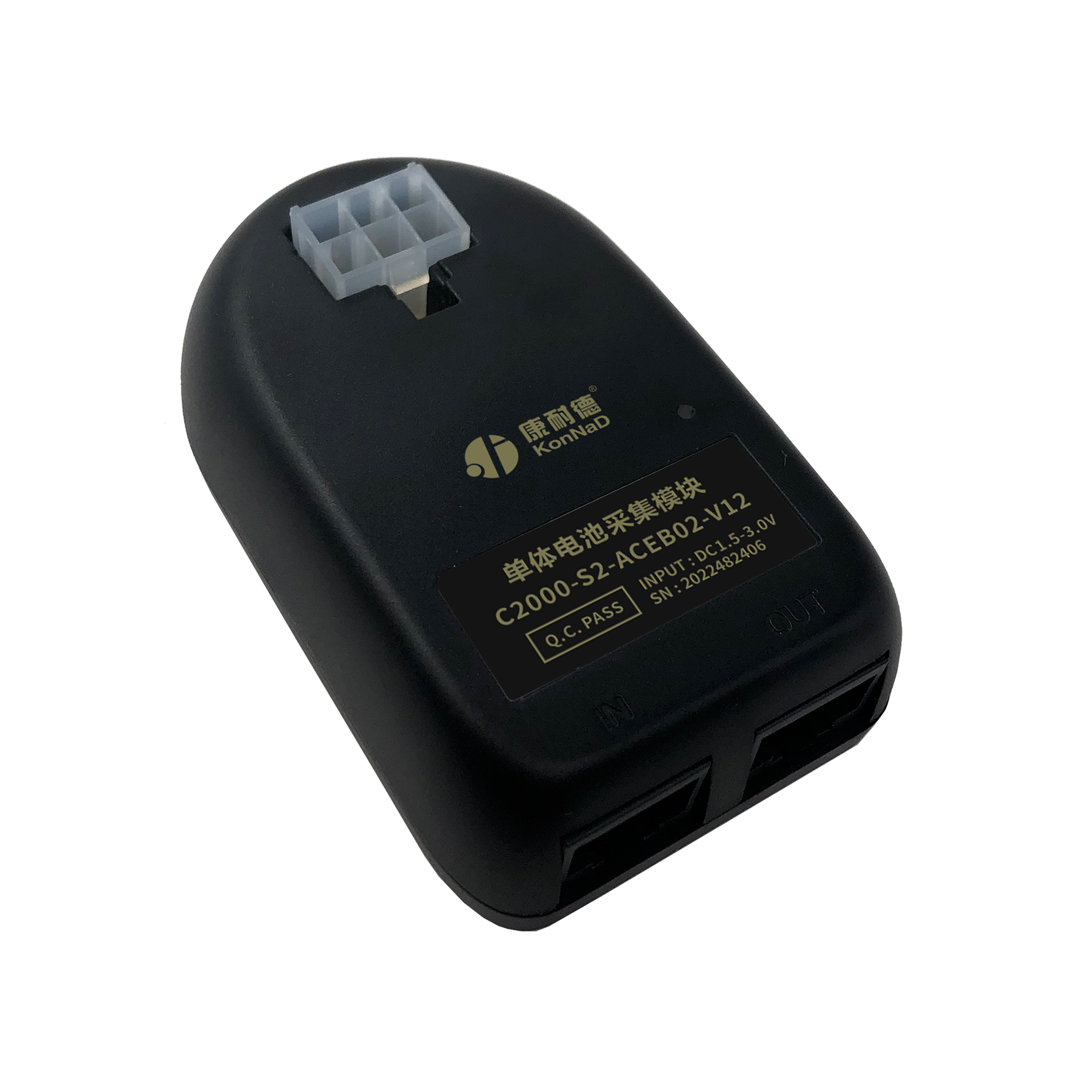

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备

    配件

    安装指引卡
