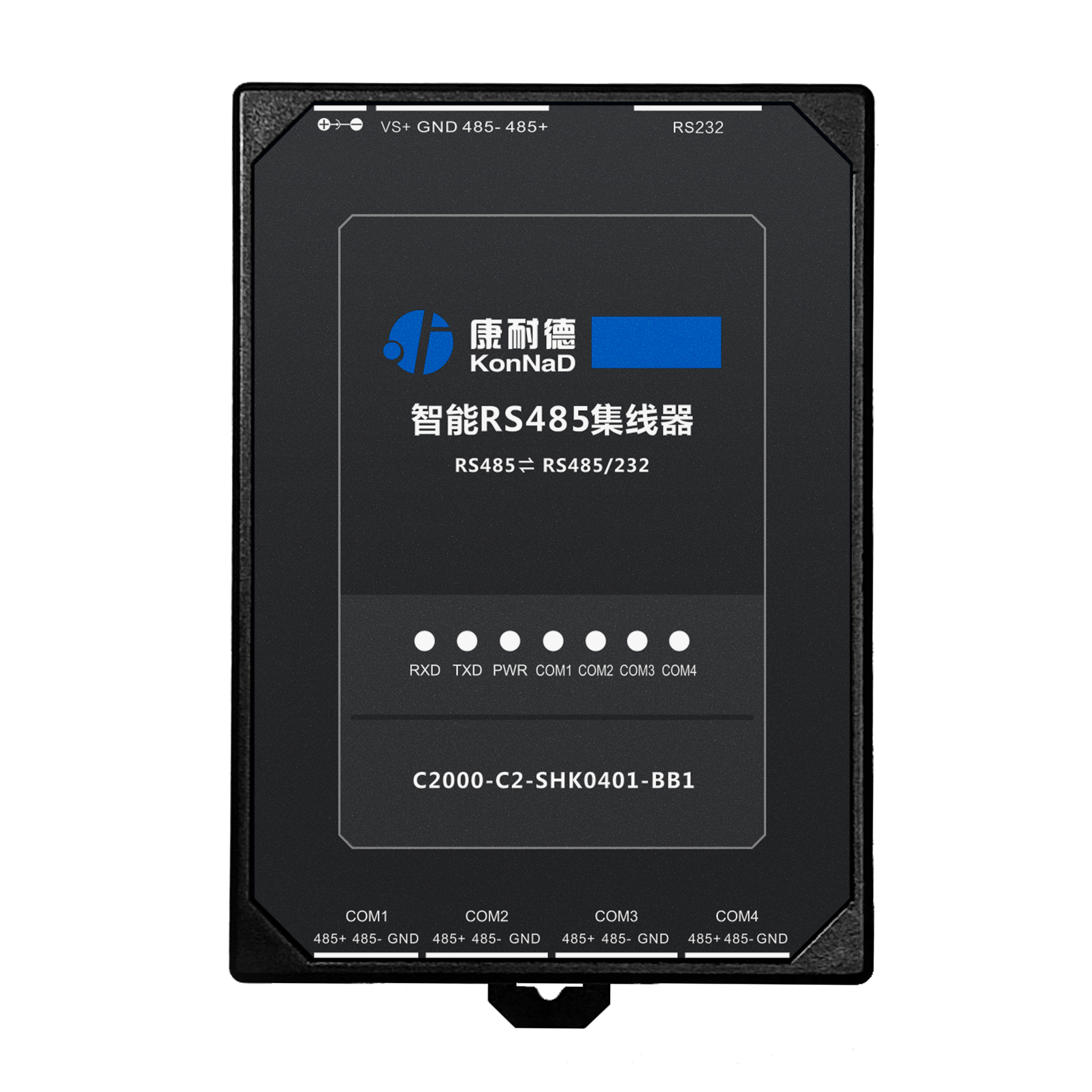

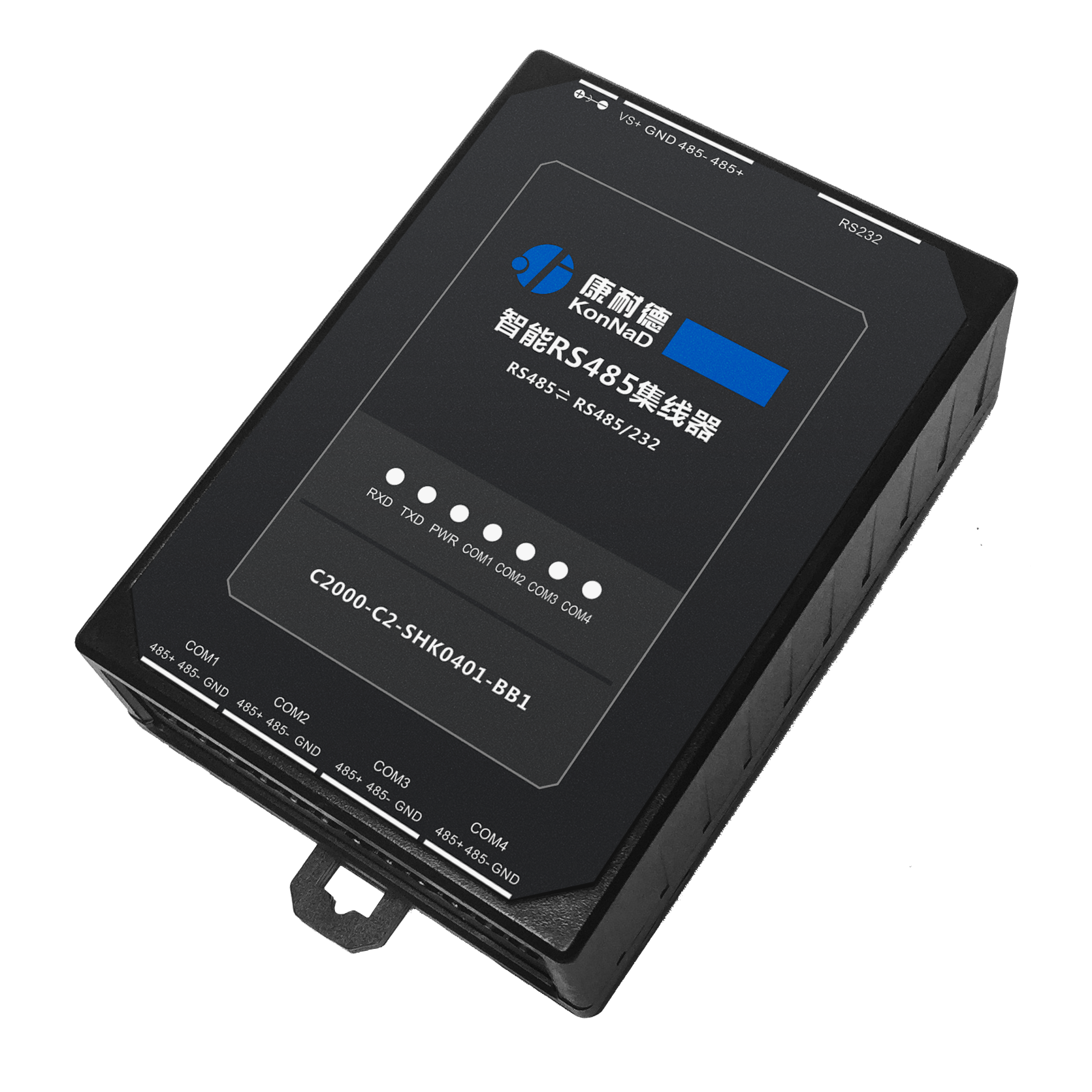

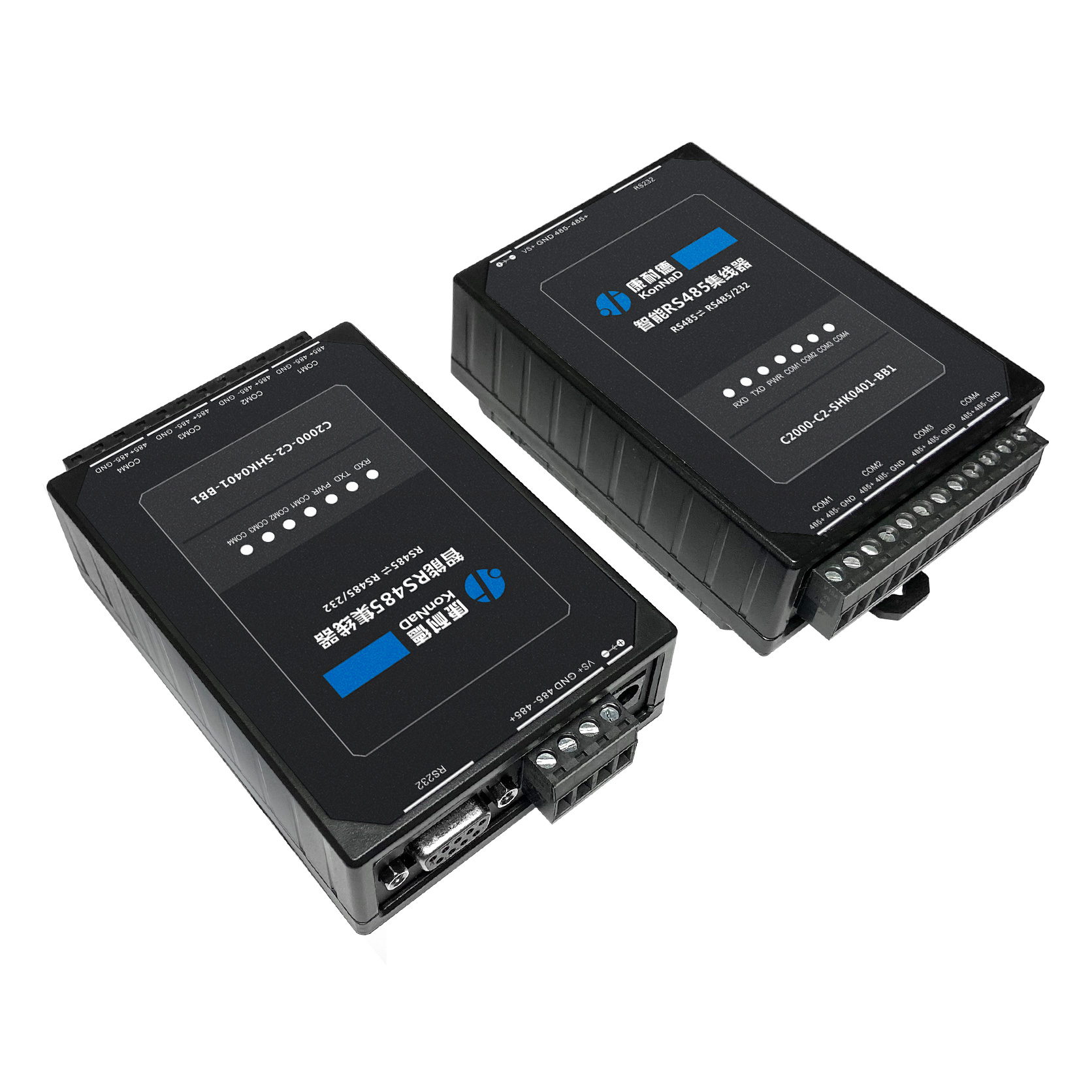

SHK0401-BB1

1 * RS485 + 1 * RS232 ⇋ 4 * RS485

产品功能
向上串行接口

RS485/RS232 * 1
向下串行接口

RS485 * 4
通讯方式

支持 数据双向透明传输

支持 自动流向控制
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
产品特点
通道隔离 防止共模干扰，数据通讯稳定
技术参数
类别 参数名称 规格
串行接口 光电隔离 有
向下串行接口 串口类型 RS485
端口数量 4
连接端 凤凰端子
级联/透传 双向透传
波特率 1200~115200bps
向上串行接口 串口类型 RS485/RS232
端口数量 1
连接端 RS485：凤凰端子；RS232：DB9
波特率 1200~115200bps
级联/透传 双向透传
通讯方式 传输形式 数据双向透明传输
流向控制 自动流向控制
电源 电源连接端 电源接口 2 选 1
输入电压 9~27VDC
电流 80mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
向下串行接口 COMx RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RXD 下行 RS232 数据接收指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在接收数据
熄灭：RS232 端口未接收数据
TXD 下行 RS232 数据发送指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在发送数据
熄灭：RS232 端口未发送数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
端口说明
类别 端口 说明 建议线材
电源输入 ㊉ → ㊀ 电源输入正极、电源输入负极 RVV 2*1.0
VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
RS232 RS232 DB9 母头通信端口（向上） -
向下串行接口 485+、485-、GND RS485 正极、RS485 负极、RS485 接地端（向下） RVSP 2*0.5
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

RS485： 30V/100mA

RS232： 30V
产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式

包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
