UJE0801-CB6

产品功能

以太网

支持 DNS

支持 DNS 快速解析域名，无需繁琐 IP 记忆

支持 TCP Server、TCP Client、UDP 模式

向下串行接口

RS485/422/232 * 8

支持双向透传

支持串口与以太网口双向透明传输

支持虚拟串口

虚拟串口完成了端口操作数据格式及协议的转换，可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性

电源

品字插座 * 1

220VAC

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷	产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
防潮、防尘、防腐	采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机	硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统	响应及时，处理高效，运行可靠

产品特点

双向透传	支持串口与网络之间的双向透明传输
高性能数据处理能力	搭载 ARM9 系列处理器，信号处理更加高效、可靠
数据不丢包	采用自主研发的上下行 CR 缓冲技术，根据网络和串口的通讯情况，灵活进行数据控制达到不丢包的目的
点对点通信	成对使用，延长串口通讯距离，实现无平台条件下的设备通信

技术参数

类别	参数名称	规格
网络	网口数量	1
	速度	10/100M
	传输距离	100 米
	协议模式	支持 TCP Server、TCP Client、UDP 模式
	最大连接数（TCP）	6
向下串行接口	串口类型	RS485/422/232
	端口数量	8
	连接端	RJ45
	级联/透传	双向透传
	波特率	300~115200bps
	传输距离	RS485/422：1200米；RS232：15米
电源	电源连接端	品字插座 * 1
	输入电压	220VAC
	功率	≤ 24W
物理特征	尺寸	42824444.5mm
物理特征	安装方式	机架式安装
工作环境	工作温度	-40℃ ~ 85℃
	存储温度	-60℃ ~ 125℃
	相对湿度	5% ~ 95% RH 不凝露

指示灯

类别	指示灯	说明	含义
网络	LINK	网络连接状态指示灯	常亮：网口接入正常
			闪烁：网口正在收发数据
			熄灭：网口未插入网线
	SPD	10/100M 指示灯	常亮：接入 100M 网络
	SPD	10/100M 指示灯	熄灭：未接入 100M 网络
电源	PWR	电源指示灯（220VAC ）	常亮：设备供电正常
电源	PWR	电源指示灯（220VAC ）	熄灭：设备未通电或供电异常，请检查电压是否为 220VAC
运行	RUN	设备运行指示灯	常亮：程序异常
			闪烁：运行正常，间隔 1s 闪烁
			熄灭：程序异常
向下串行接口	RXD	RS485/RS422/RS232 数据接收指示灯	常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路是否正确
			闪烁：RS485/RS422/RS232 端口正在接收数据
			熄灭：RS485/RS422/RS232 端口未接收数据
	TXD	RS485/RS422/RS232 数据发送指示灯	闪烁：RS485/RS422/RS232 端口正在发送数据
	TXD	RS485/RS422/RS232 数据发送指示灯	熄灭：RS485/RS422/RS232 端口未发送数据

端口说明

保护数据

防雷等级保护

600W

过压过流保护

电源： 30V/1.6A

网口： 500mA

RS485/RS422： 30V/50mA

RS232： 30V/50mA

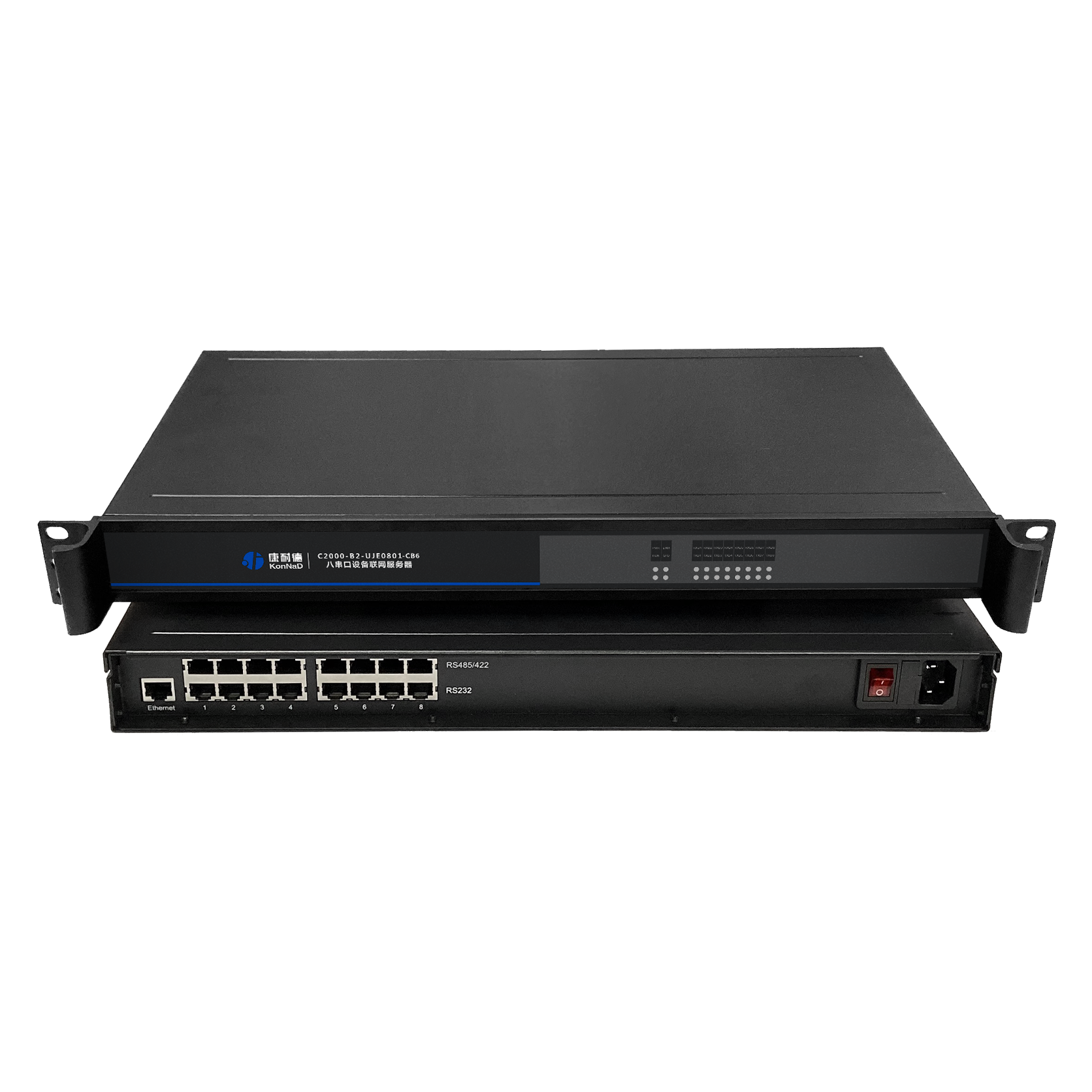

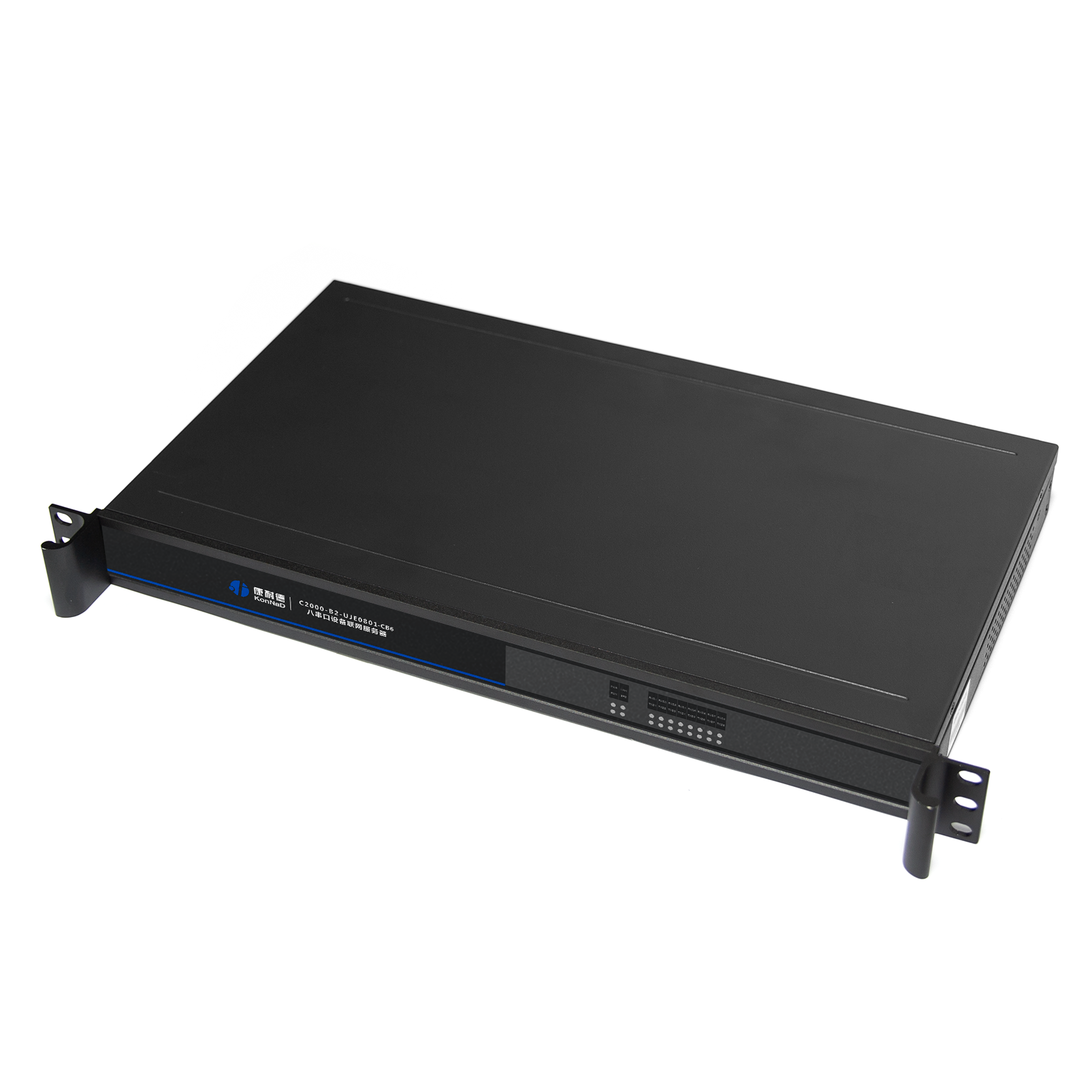

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

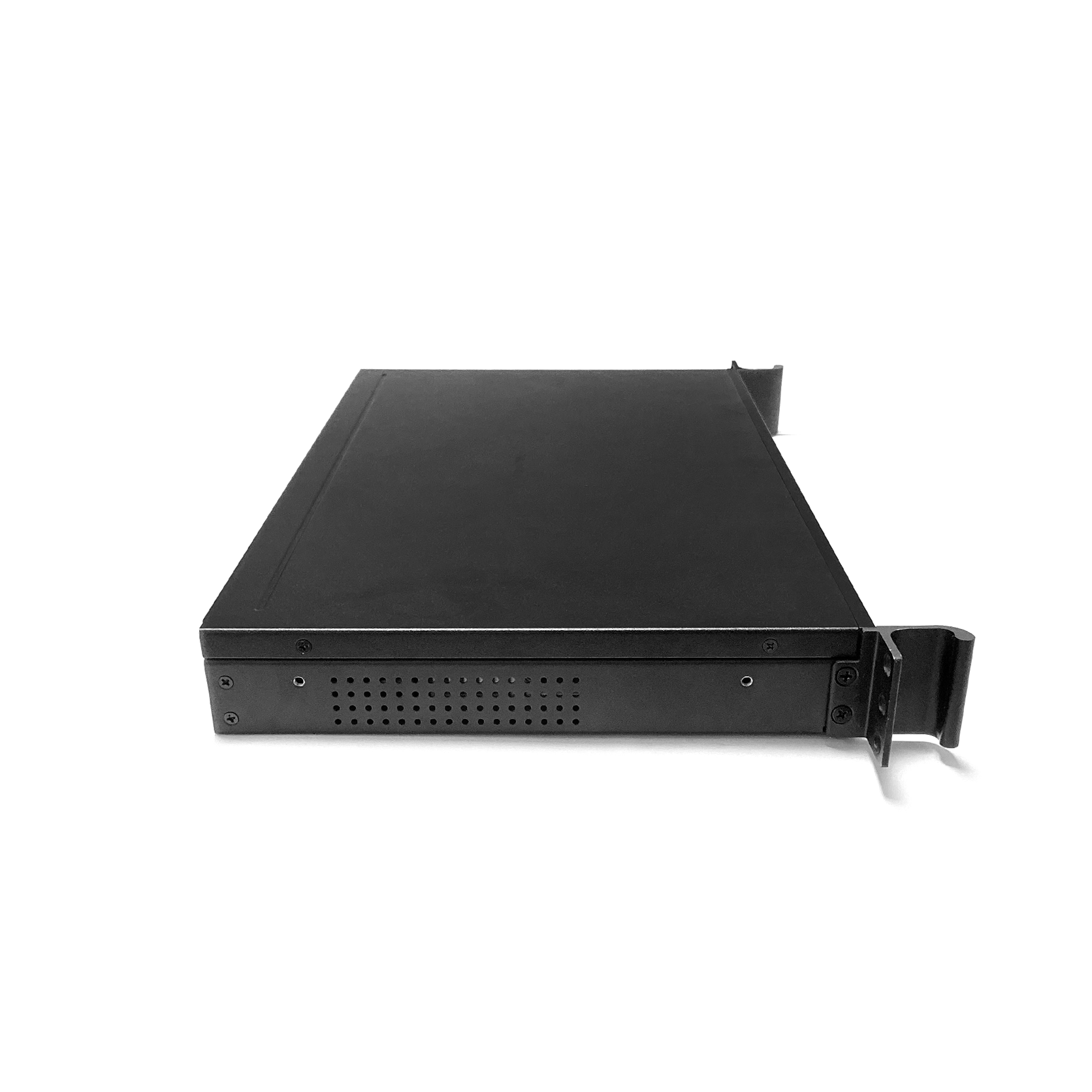

安装方式

包装内容

资料下载
