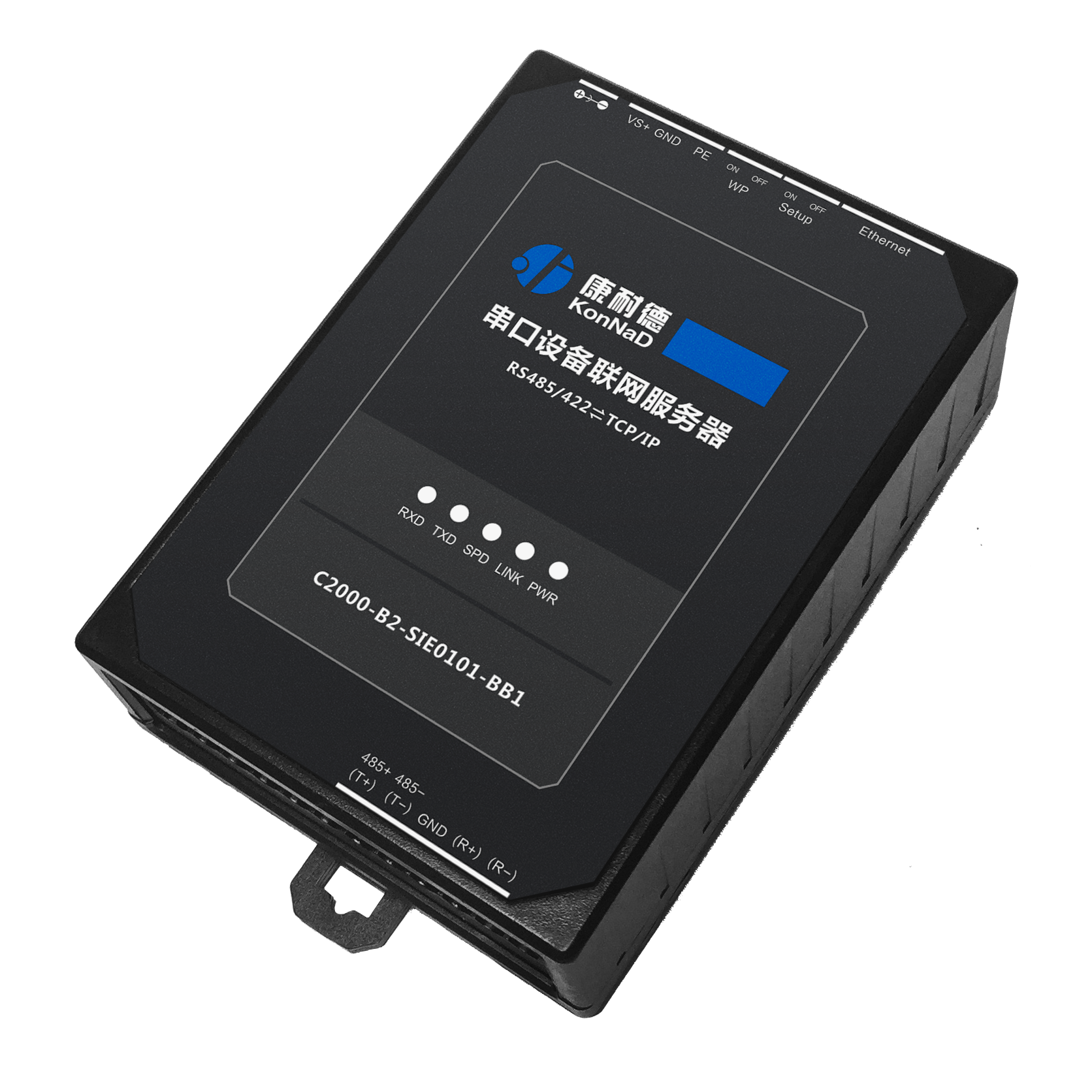

SIE0101-BB1

产品功能

以太网

支持 DNS

支持 DNS 快速解析域名，无需繁琐 IP 记忆

支持 TCP Server、TCP Client、UDP 模式

向下串行接口

RS485/422 * 1

支持双向透传

支持串口与以太网口双向透明传输

支持虚拟串口

虚拟串口完成了端口操作数据格式及协议的转换，可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性

电源

电源接口 2 选 1

提供 DC 头与凤凰端子两种电源接口，方便用户使用
接口1：DC 头（9-27VDC），规格：5.5*2.1mm
接口2：凤凰端子（9-27VDC）

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷	产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
防潮、防尘、防腐	采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机	硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统	响应及时，处理高效，运行可靠

产品特点

双向透传	支持串口与网络之间的双向透明传输
电源接口 2 选 1	提供 DC 头与凤凰端子两种电源接口，方便使用

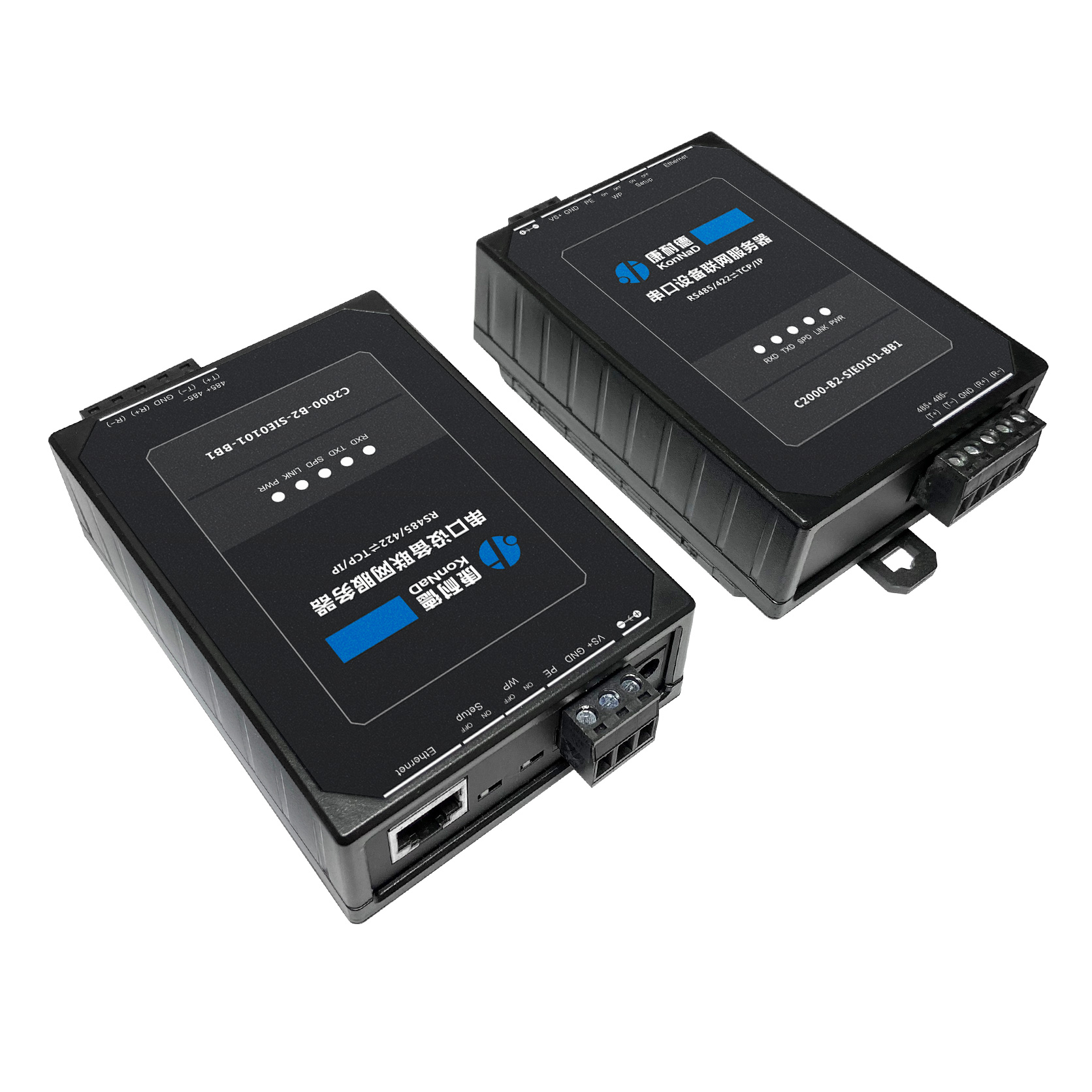

点对点通信	成对使用，延长串口通讯距离，实现无平台条件下的设备通信

技术参数

类别	参数名称	规格
网络	网口数量	1
	速度	10/100M
	传输距离	100 米
	协议模式	支持 TCP Server、TCP Client、UDP 模式
	最大连接数（TCP）	1
向下串行接口	串口类型	RS485/422
	端口数量	1
	连接端	凤凰端子
	级联/透传	双向透传
	波特率	300~115200bps
	传输距离	1200米
电源	电源连接端	电源接口 2 选 1
	输入电压	9~27VDC
	电流	80mA @ 12VDC
物理特征	尺寸	7510530mm
物理特征	安装方式	定位孔/导轨安装
工作环境	工作温度	-40℃ ~ 85℃
	存储温度	-60℃ ~ 125℃
	相对湿度	5% ~ 95% RH 不凝露

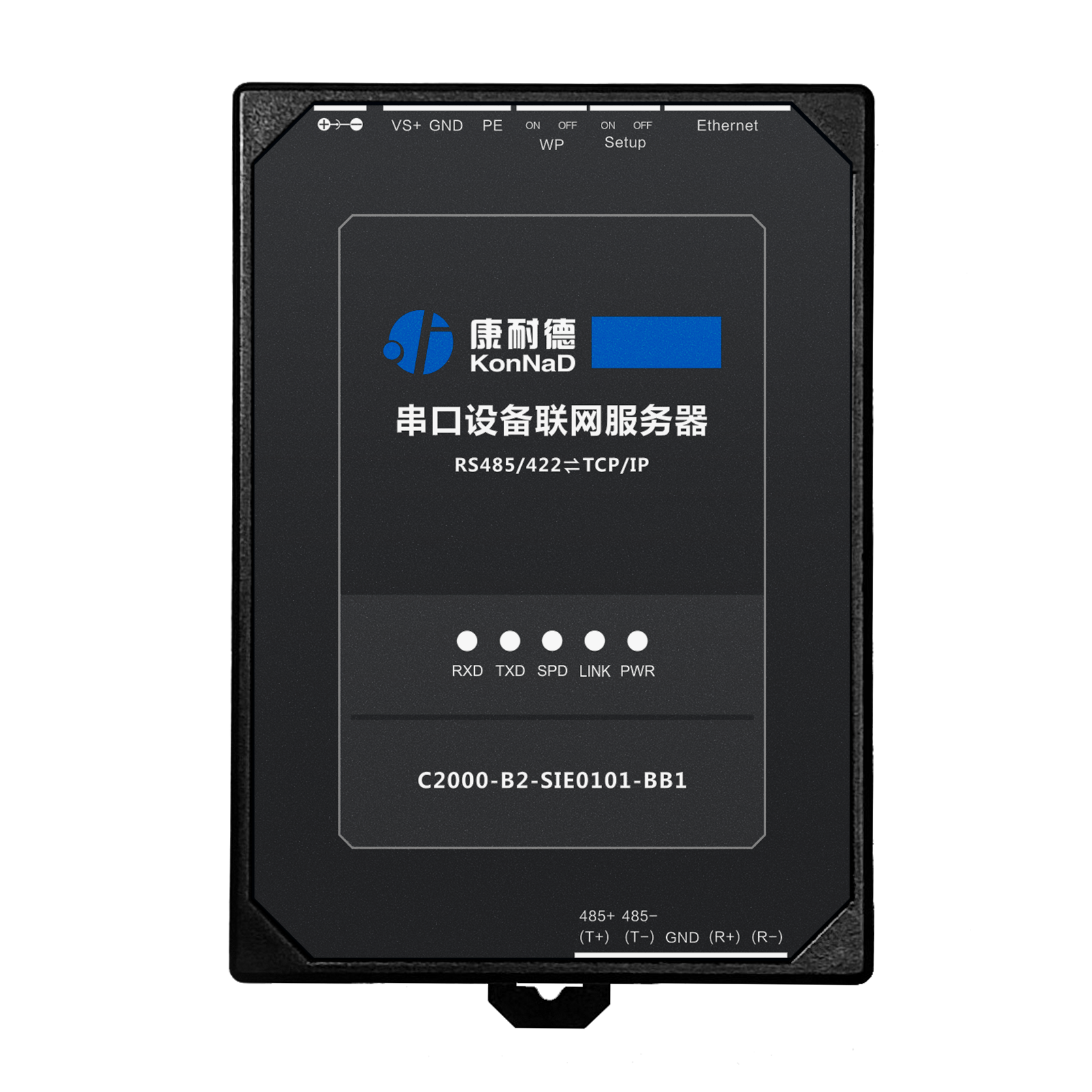

指示灯

类别	指示灯	说明	含义
网络	LINK	网络连接状态指示灯	常亮：网口接入正常
			闪烁：网口正在收发数据
			熄灭：网口未插入网线
	SPD	10/100M 指示灯	常亮：接入 100M 网络
	SPD	10/100M 指示灯	熄灭：未接入 100M 网络
电源	PWR	电源指示灯	常亮：设备供电正常
电源	PWR	电源指示灯	熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
向下串行接口	RXD	RS485/RS422 数据接收指示灯	常亮：RS485/RS422 线路故障，请检查 RS485/RS422 线路正负极是否接反
			闪烁：RS485/RS422 端口正在接收数据
			熄灭：RS485/RS422 端口未接收数据
	TXD	RS485/RS422 数据发送指示灯	闪烁：RS485/RS422 端口正在发送数据
	TXD	RS485/RS422 数据发送指示灯	熄灭：RS485/RS422 端口未发送数据

端口说明

类别	端口	说明	建议线材
网络	Ethernet	RJ45 网口	CAT-5e
电源输入	VS+、GND	电源输入正极、电源输入负极	RVV 2*1.0
	PE	用于设备可靠接地，防雷	RVV 2*0.5
	㊉ → ㊀	电源输入正极、电源输入负极	RVV 2*1.0
参数设置	WP (ON、OFF)	将 WP 拨到 ON：可以强制转换器使用默认网络设置进行工作，此时转换器的IP地址默认为 10.1.1.10，设置密码失效，同时转换器工作在 TCP 客户端方式，并向数据服务器 10.1.1.1 的 8000 端口请求建立 TCP 连接。将 WP 拨到 OFF：此时设置才能生效，转换器进入工作状态。（出厂默认设置为 OFF）	-
参数设置	Setup (ON、OFF)	将 Setup 拨到 ON：保存设置处于写保护状态，此时保存设置数据的不能改变。将 Setup 拨到 OFF：允许对设备进行设置。（出厂默认设置为 OFF）	-
向下串行接口	R-、R+、GND、T-、T+	RS422 接收负极、RS422 接收正极、接地端、RS485 负极/RS422 发送负极、RS485 正极/RS422 发送正极（向下）	RVSP 2*0.5
