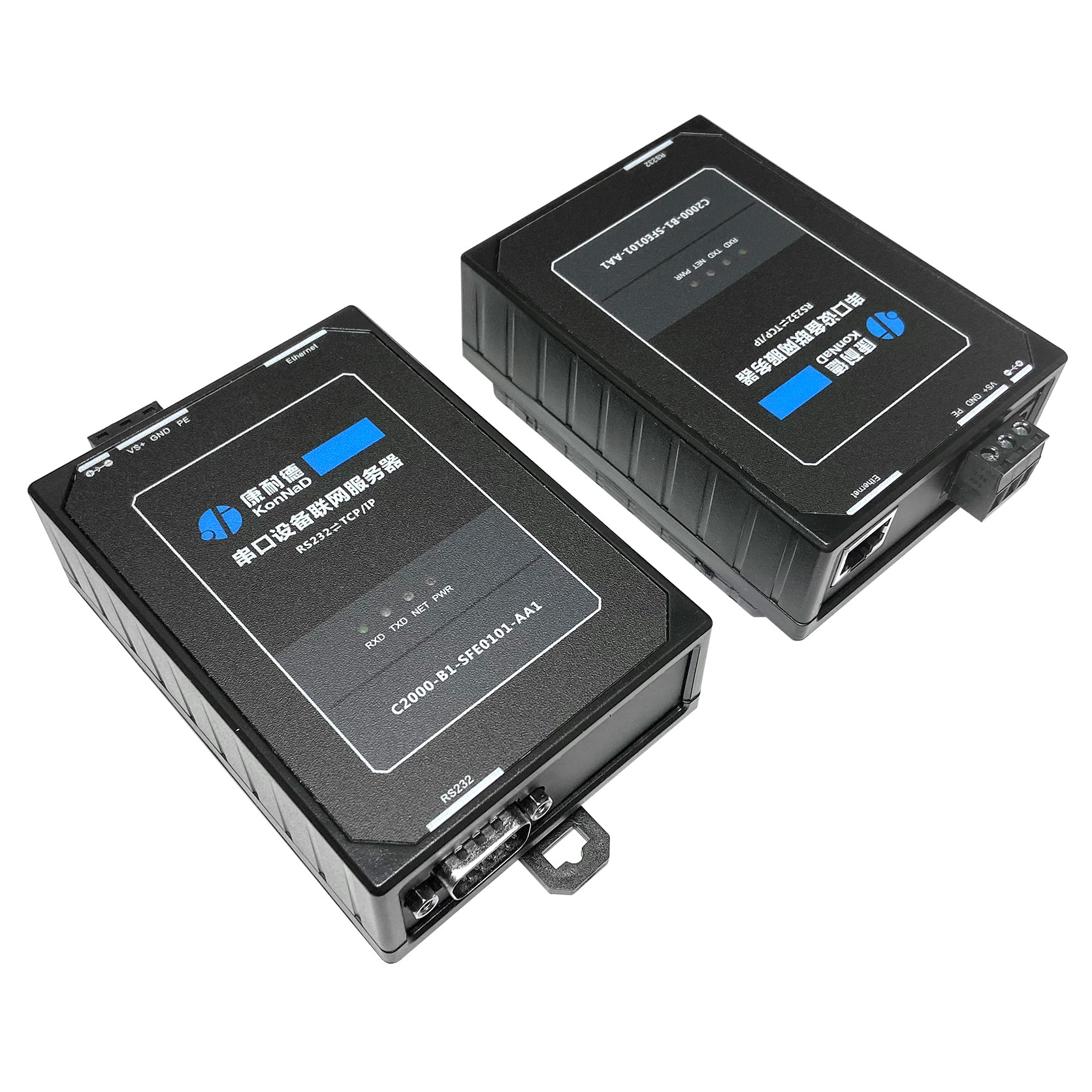

SFE0101-AA1

Ethernet ⇋ 1 * RS232

产品功能
以太网

支持 TCP Server、TCP Client、UDP 模式

向下串行接口

RS232 * 1

支持 双向透传

支持串口与以太网口双向透明传输

支持虚拟串口

虚拟串口完成了端口操作数据格式及协议的转换，可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，降低开发难度和复杂性
电源

电源接口 2 选 1

提供 DC 头与凤凰端子两种电源接口，方便用户使用
接口1：DC 头（9-27VDC），规格：5.5*2.1mm
接口2：凤凰端子（9-27VDC）
去天猫选购 去京东选购
高可靠性
  • 全端口保护
    全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
  • 高等级防雷
    产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
  • 宽温湿度工作
    -40℃ ~ 85℃ 工作温度
    5% ~ 95% RH 工作湿度
  • 防潮、防尘、防腐
    采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
  • 稳定可靠不死机
    硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
  • RTOS 实时操作系统
    响应及时，处理高效，运行可靠
产品特点
  • 双向透传
    支持串口与网络之间的双向透明传输
  • 电源接口 2 选 1
    提供 DC 头与凤凰端子两种电源接口，方便使用
  • 点对点通信
    成对使用，延长串口通讯距离，实现无平台条件下的设备通信
技术参数
类别 参数名称 规格
网络 网口数量 1
速度 10M
传输距离 100 米
协议模式 支持 TCP Server、TCP Client、UDP 模式
最大连接数（TCP） 1
向下串行接口 串口类型 RS232
端口数量 1
连接端 DB9
级联/透传 双向透传
波特率 1200~115200bps
传输距离 15米
电源 电源连接端 电源接口 2 选 1
输入电压 9~27VDC
电流 80mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
向下串行接口 RXD 下行 RS232 数据接收指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在接收数据
熄灭：RS232 端口未接收数据
TXD 下行 RS232 数据发送指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在发送数据
熄灭：RS232 端口未发送数据
网络 NET 网络连接状态指示灯 闪烁：网口正在收发数据
熄灭：网口未插入网线
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
端口说明
类别 端口 说明 建议线材
网络 Ethernet RJ45 网口 CAT-5e
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
㊉ → ㊀ 电源输入正极、电源输入负极 RVV 2*1.0
向下串行接口 RS232 RS232 DB9 公头通讯端口（向下） -
保护数据
  • 防雷等级保护

    600W

  • 过压过流保护

    电源： 30V/200mA

    网口： 500mA

    RS232： 30V/50mA

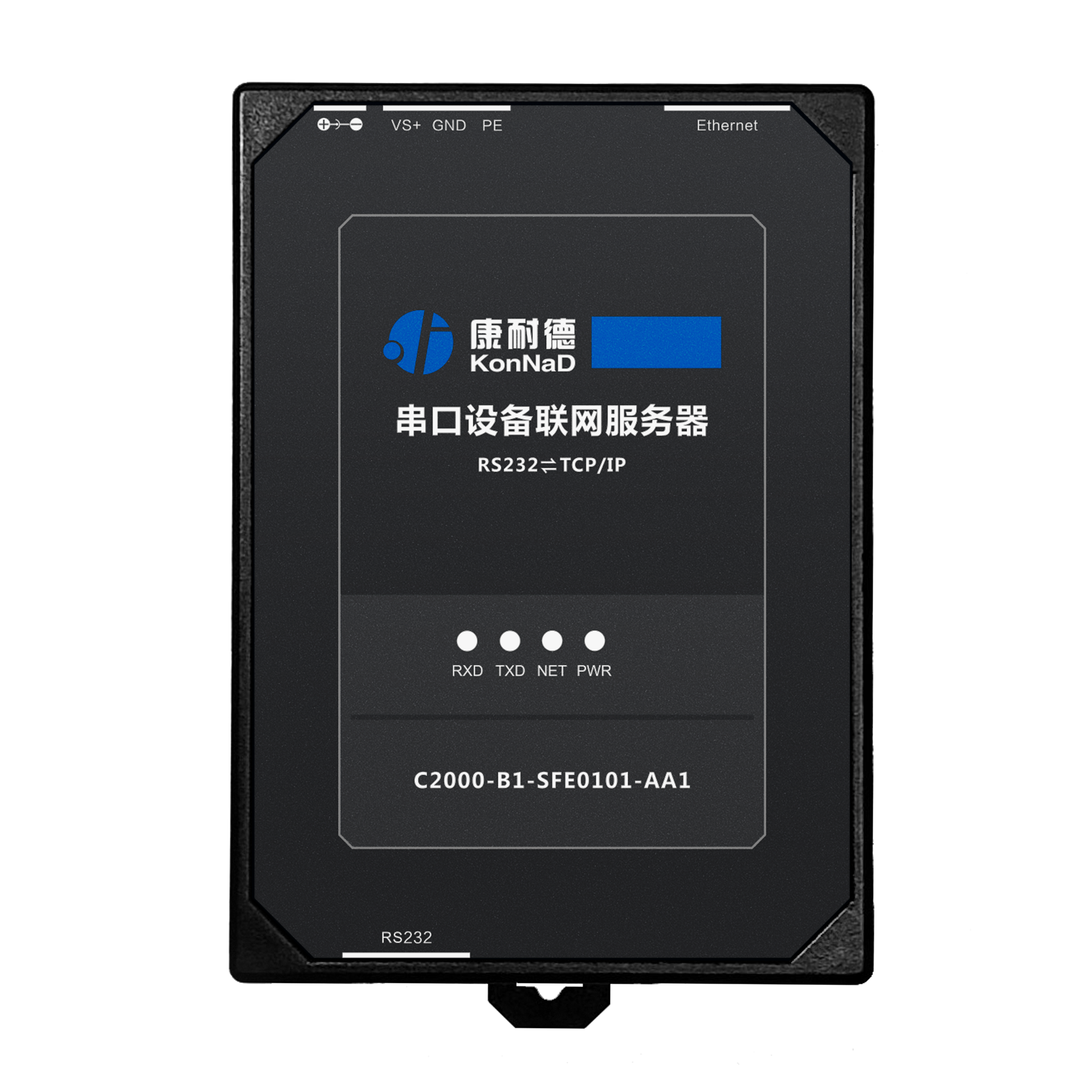

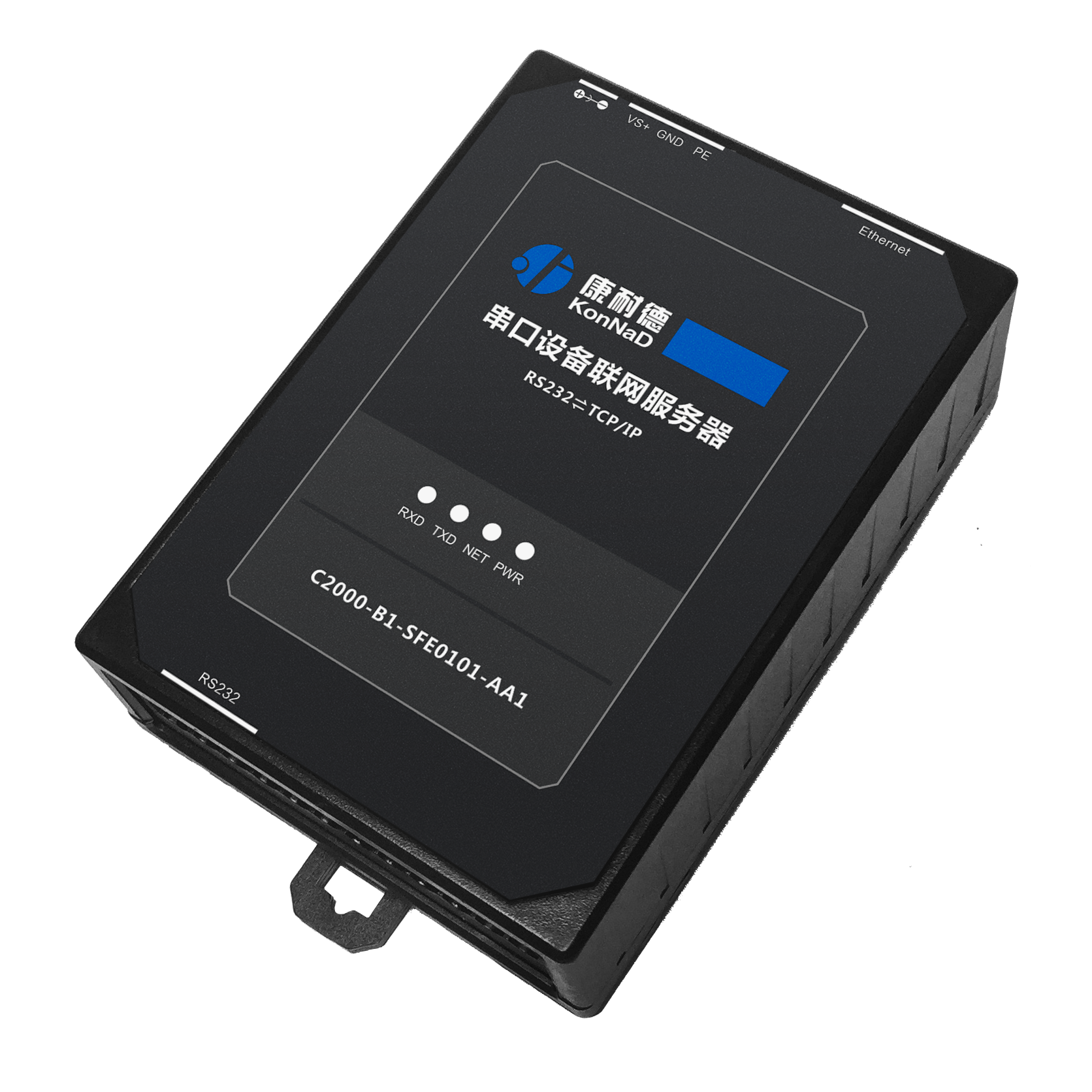

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡

资料下载
