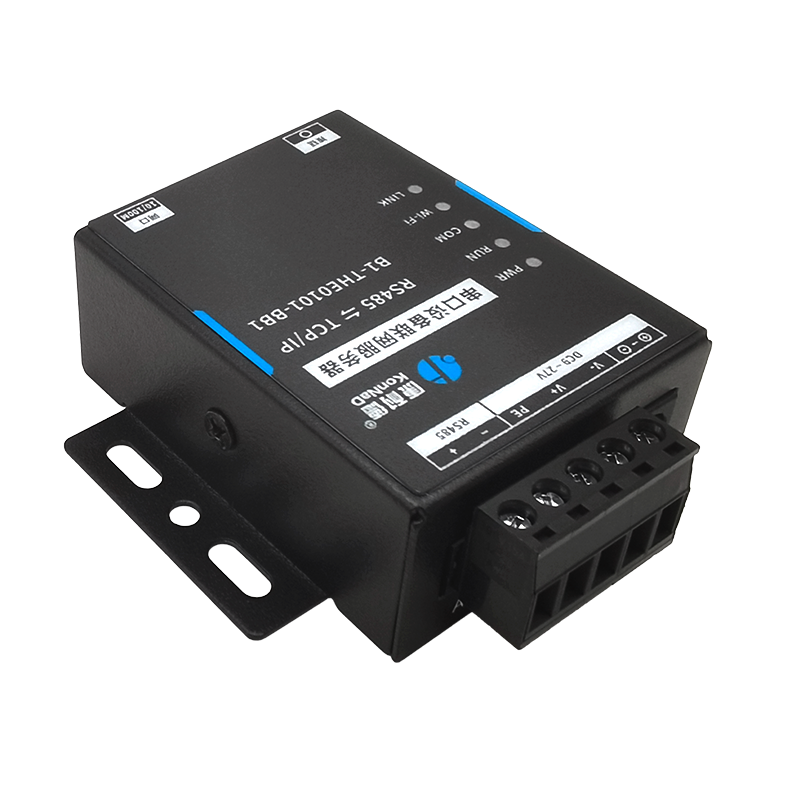

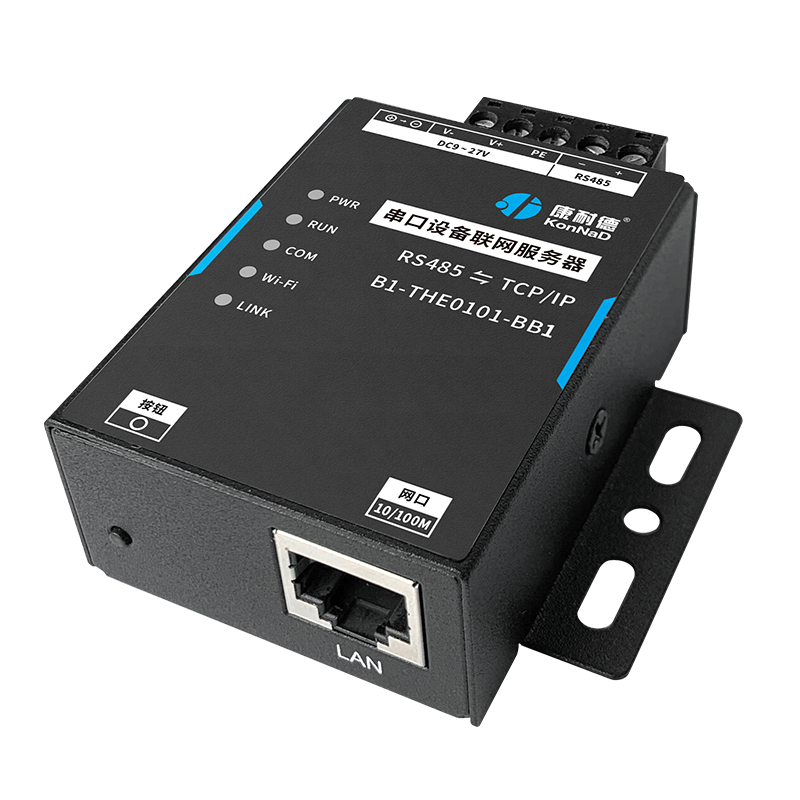

C2000-B1-THE0101-BB1

产品功能

以太网

支持 TCP Server、TCP Client、UDP 模式

向下串行接口

RS485 * 1

支持双向透传

支持串口与以太网口双向透明传输

支持虚拟串口

电源

电源接口 2 选 1

提供 DC 头与凤凰端子两种电源接口，方便用户使用
接口1：DC 头（9-27VDC），规格：5.5*2.1mm
接口2：凤凰端子（9-27VDC）

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
防潮、防尘、防腐	采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机	硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统	响应及时，处理高效，运行可靠

产品特点

双向透传传输	支持上位机与下位机之间的数据透明传输，不做数据协议格式的转换
支持Socket通讯	设备可以作为TCP Server、TCP Client、UDP Normal、UDP Appointed与上位机连接通讯。
支持虚拟串口	通过本公司开发的虚拟串口管理程序软件，将网络数据定向到虚拟串口，然后从虚拟串口读取数据，上位机可直接使用虚拟的串口通讯，无需再开发通讯连接方式。
支持多种方式设置	使用以太网口、内置无线Wi-Fi接口，通过设置工具或网页Web可以对设备进行参数设置。
支持自定义注册包	TCP连接时，可以自定义设置主动发送的数据包（最大可设置40个字符串的数据包），以通知连接端连接成功或用于区别多个串口服务器。
支持自定义心跳包	可设置是否启用心跳包，可设置心跳包类型、发送间隔时间及心跳包长度（最大40个字节长度）。

技术参数

类别	参数名称	规格
网络	网口数量	1
	速度	10M/100M
	传输距离	100 米
	协议模式	支持 TCP Server、TCP Client、UDP 模式
	最大连接数（TCP）	1
向下串行接口	串口类型	RS485
	端口数量	1
	连接端	凤凰端子
	级联/透传	双向透传
	波特率	1200~115200bps
	校验	None，Even，Odd
	传输距离	1200米
无线参数	无线标准	802.11b/g/n
	组网方式	AP
	网络通讯形式	2.4G WiFi（仅用于参数设置）
电源	电源连接端	电源接口 2 选 1
	输入电压	9~27VDC
	电流	80mA @ 12VDC
物理特征	尺寸	67.561.925.0mm
物理特征	安装方式	定位孔/导轨安装
工作环境	工作温度	-40℃ ~ 85℃
	存储温度	-60℃ ~ 125℃
	相对湿度	5% ~ 95% RH 不凝露

指示灯

指示灯	说明	含义
PWR	电源指示灯	常亮：设备供电正常
PWR	电源指示灯	熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
RUN	设备运行指示灯	常亮：程序异常
		闪烁：运行正常，间隔 1s 闪烁
		熄灭：程序异常
WiFi	WiFi状态指示	常亮：WiFi开启，处于AP模式，可以连接WiFi。短按(1S内)按钮，关闭WiFi；超时10分钟后无操作，自动关闭WiFi。
WiFi	WiFi状态指示	熄灭：WiFi关闭。短按按钮(1~2S) WiFi开启AP模式。
COM	RS485数据发送/接收指示灯	常亮：RS485线路故障，请检查 RS485线路接线是否正确
		红灯闪烁：RS485串口正在接收数据
		绿灯闪烁：RS485串口正在发送数据
		熄灭：RS485串口未通讯
PWR	电源指示灯	常亮：设备供电正常
PWR	电源指示灯	熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
LINK	网络连接状态指示灯	常亮：网口接入正常
		闪烁：网口正在收发数据
		熄灭：网口未插入网线

端口说明

类别说明	端口	说明	含义
WiFi切换/ 复位按键	按钮	短按(1~2秒)进行WiFi有无切换，长按(5秒)产品恢复默认出厂设置。 (长按到5秒后,RUN指示灯间隔200ms一直闪烁，直到松开设备完成复位)	-
电源输入 (DC9-27)	V+、V-、PE	V+电源输入正极、V-电源输入负极，PE接大地	RVV 2*1.0
电源输入 (DC9-27)	㊉→㊀	圆孔插头，内外径2.1*5.5mm	RVV 2*1.0
串行接口	485(+、-)	RS485+ 正极、RS485-负极	RVSP 2*1.0
网口	10/100M	RJ45 网口	CAT-5e

保护数据

防雷等级保护

600W

过压过流保护

电源： 30V/500mA

RS485： 30V/200mA

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式

包装内容
