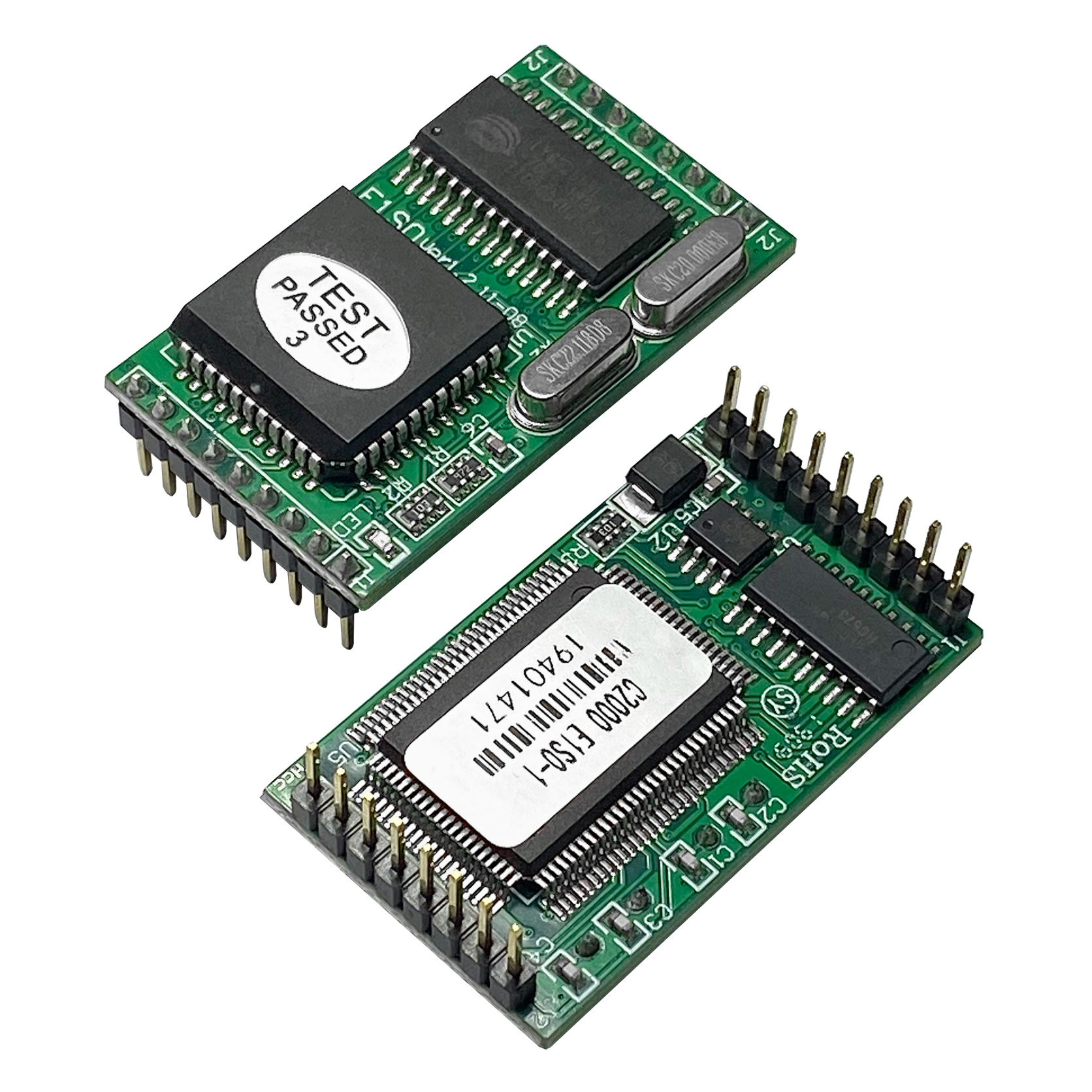

E1S0-1
| 以太网 | 支持 TCP Server、TCP Client、UDP 模式 |
| 向下串行接口 | TTL * 1 支持双向透传 支持串口与以太网口双向透明传输支持虚拟串口 虚拟串口完成了端口操作数据格式及协议的转换，可实现将网络接口的访问方式转变为对某个串口进行操作，对使用者来说完全透明，提高软件通用性，减低开发难度和复杂性 |
| 全端口保护 | 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏 |
| 高等级防雷 | 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波） |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 防潮、防尘、防腐 | 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境 |
| 稳定可靠不死机 | 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行 |
| RTOS 实时操作系统 | 响应及时，处理高效，运行可靠 |
| 双向透传 | 支持串口与网络之间的双向透明传输 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| 网络 | 网口数量 | 1 |
| 速度 | 10M | |
| 传输距离 | 100 米 | |
| 协议模式 | 支持 TCP Server、TCP Client、UDP 模式 | |
| 最大连接数（TCP） | 1 | |
| 向下串行接口 | 串口类型 | TTL |
| 端口数量 | 1 | |
| 级联/透传 | 双向透传 | |
| 波特率 | 1200~115200bps | |
| 流向控制 | RTS/CTS，XON/XOFF，None | |
| 电源 | 输入电压 | 5VDC，±5% |
| 电流 | < 100mA | |
| 物理特征 | 尺寸 | 44*26mm |
| 安装方式 | 嵌入式 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -60℃ ~ 125℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |
| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| 网络 | LINK | 网络连接状态指示灯 | 常亮：网口接入正常 |
| 闪烁：网口正在收发数据 | |||
| 熄灭：网口未插入网线 | |||
| SPD | 10/100M 指示灯 | 常亮：接入 100M 网络 | |
| 熄灭：未接入 100M 网络 | |||
| NET | 网络连接状态指示灯 | 闪烁：网口正在收发数据 | |
| 熄灭：网口未插入网线 | |||
| SPD | 10/100/1000M 指示灯 | 常亮：接入 1000M 网络 | |
| 熄灭：未接入 1000M 网络 | |||
| SPEED | 10/100M 指示灯 | 常亮：接入 100M 网络 | |
| 熄灭：未接入 100M 网络 | |||
| SPD | 10/100/1000M 指示灯 | 常亮：接入 1000M 网络 | |
| 闪烁：接入 100M 网络 | |||
| 熄灭：接入 10M 网络或未插入网线 | |||
| SPEED | 10/100/1000M 指示灯 | 常亮：接入 1000M 网络 | |
| 闪烁：接入 100M 网络 | |||
| 熄灭：接入 10M 网络或未插入网线 | |||
| LINK | TCP连接状态指示灯 | 常亮：已建立 TCP 连接 | |
| 熄灭：未建立 TCP 连接 | |||
| 向下串行接口 | RXD | RS485 数据接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 |
| 闪烁：RS485 端口正在接收数据 | |||
| 熄灭：RS485 端口未接收数据 | |||
| TXD | RS485 数据发送指示灯 | 闪烁：RS485 端口正在发送数据 | |
| 熄灭：RS485 端口未发送数据 | |||
| RS485 | RS485 数据接收/发送指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 | |
| 闪烁：RS485 端口正在接收或发送数据 | |||
| 熄灭：RS485 端口未通讯 | |||
| RS232 | RS232 数据接收/发送指示灯 | 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确 | |
| 闪烁：RS232 端口正在接收或发送数据 | |||
| 熄灭：RS232 端口未通讯 | |||
| COMx | RS485/RS422/RS232 数据发送/接收指示灯 | 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路接线是否正确 | |
| 闪烁：RS485/RS422/RS232 端口正在接收或发送数据 | |||
| 熄灭：RS485/RS422/RS232 端口未通讯 | |||
| RXD | RS485/RS422/RS232 数据接收指示灯 | 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路是否正确 | |
| 闪烁：RS485/RS422/RS232 端口正在接收数据 | |||
| 熄灭：RS485/RS422/RS232 端口未接收数据 | |||
| TXD | RS485/RS422/RS232 数据发送指示灯 | 闪烁：RS485/RS422/RS232 端口正在发送数据 | |
| 熄灭：RS485/RS422/RS232 端口未发送数据 | |||
| COMx | RS232 数据发送/接收指示灯 | 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确 | |
| 闪烁：RS232 端口正在接收或发送数据 | |||
| 熄灭：RS232 端口未通讯 | |||
| RXD | 下行 RS232 数据接收指示灯 | 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确 | |
| 闪烁：RS232 端口正在接收数据 | |||
| 熄灭：RS232 端口未接收数据 | |||
| TXD | 下行 RS232 数据发送指示灯 | 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确 | |
| 闪烁：RS232 端口正在发送数据 | |||
| 熄灭：RS232 端口未发送数据 | |||
| COMx | RS485 数据发送/接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 | |
| 闪烁：RS485 端口正在接收或发送数据 | |||
| 熄灭：RS485 端口未通讯 | |||
| RXD | RS485/RS422 数据接收指示灯 | 常亮：RS485/RS422 线路故障，请检查 RS485/RS422 线路正负极是否接反 | |
| 闪烁：RS485/RS422 端口正在接收数据 | |||
| 熄灭：RS485/RS422 端口未接收数据 | |||
| TXD | RS485/RS422 数据发送指示灯 | 闪烁：RS485/RS422 端口正在发送数据 | |
| 熄灭：RS485/RS422 端口未发送数据 | |||
| RXDx | RS485 数据接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 | |
| 闪烁：RS485 端口正在接收数据 | |||
| 熄灭：RS485 端口未接收数据 | |||
| TXDx | RS485 数据发送指示灯 | 闪烁：RS485 端口正在发送数据 | |
| 熄灭：RS485 端口未发送数据 | |||
| UART | RS485 数据发送/接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 | |
| 闪烁：RS485 端口正在接收或发送数据 | |||
| 熄灭：RS485 端口未通讯 | |||
| RS485/422/232 | RS485/422/232 数据发送/接收指示灯 | 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路接线是否正确 | |
| 闪烁：RS485/RS422/RS232 端口正在接收或发送数据 | |||
| 熄灭：RS485/RS422/RS232 端口未通讯 | |||
| RS485 | RS485 数据发送/接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 | |
| 闪烁：RS485 端口正在接收或发送数据 | |||
| 熄灭：RS485 端口未通讯 | |||
| 电源 | PWR | 电源指示灯 | 常亮：设备供电正常 |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC | |||
| POWER | 电源指示灯 | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC | |||
| POWER | 电源指示灯 | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC | |||
| PWRx | 电源输出指示灯 | 常亮：设备12V电源输出正常 | |
| 熄灭：设备12V电源输出异常 | |||
| PWR | 电源指示灯（220VAC ） | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 220VAC | |||
| PWR | 电源指示灯（100~120VAC/200~240VAC） | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 100~120VAC/200~240VAC | |||
| PWR | 电源指示灯（220VAC/240VDC） | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 220VAC/240VDC | |||
| PWR | 电源指示灯（12VDC） | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 12VDC | |||
| PWR | 电源指示灯（9~16VDC） | 常亮：设备供电正常 | |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~16VDC | |||
| / | 电源与数据收发指示灯 | 绿灯常亮：设备供电正常 | |
| 蓝灯闪：设备接收数据 | |||
| 绿灯闪：设备发送数据 |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| 网络 | Ethernet | RJ45 网口 | CAT-5e |
| LAN | RJ45 网口 | CAT-5e | |
| LAN | RJ45 网口 | CAT-5e | |
| NET | RJ45 网口 | CAT-5e | |
| 网口 | RJ45 网口 | CAT-5e | |
| 向下串行接口 | 485+ 、485- | RS485 正极、RS485 负极（向下） | RVSP 2*1.0 |
| RS232 | RS232 DB9 公头通讯端口（向下） | - | |
| RS485x | RS485 通讯端口（向下） | CAT-5e | |
| 12V、485+、485-、GND | 12V 电源输出正极、RS485 正极、RS485 负极、12V 电源输出负极（向下） | RVV 2*1.0/RVSP 2*0.5 | |
| 485+、485-、GND | RS485 正极、RS485 负极、RS485 接地端（向下） | RVSP 2*0.5 | |
| COMx | 集成了 RS485 通信与 DC 12V 供电（向下） | CAT-5e | |
| R-、R+、GND、T-、T+ | RS422 接收负极、RS422 接收正极、接地端、RS485 负极/RS422 发送负极、RS485 正极/RS422 发送正极（向下） | RVSP 2*0.5 | |
| 485+、485- | RS485 正极、RS485 负极（向下） | RVSP 2*0.5 | |
| RS485/422x | RS485/422 通讯端口（向下） | CAT-5e | |
| RS232x | RS232 RJ45 通讯端口（向下） | CAT-5e | |
| TXD、RXD、GND | 接九针串口的 RXD、接九针串口的 TXD、接九针串口的 GND | RVV 2*0.5 | |
| 485+、485-、COMx | RS485 正极、RS485 负极、RS485 接地端（向下） | RVSP 2*0.5 |
| 防雷等级保护 | |
| 过压过流保护 | 电源： 30V |
