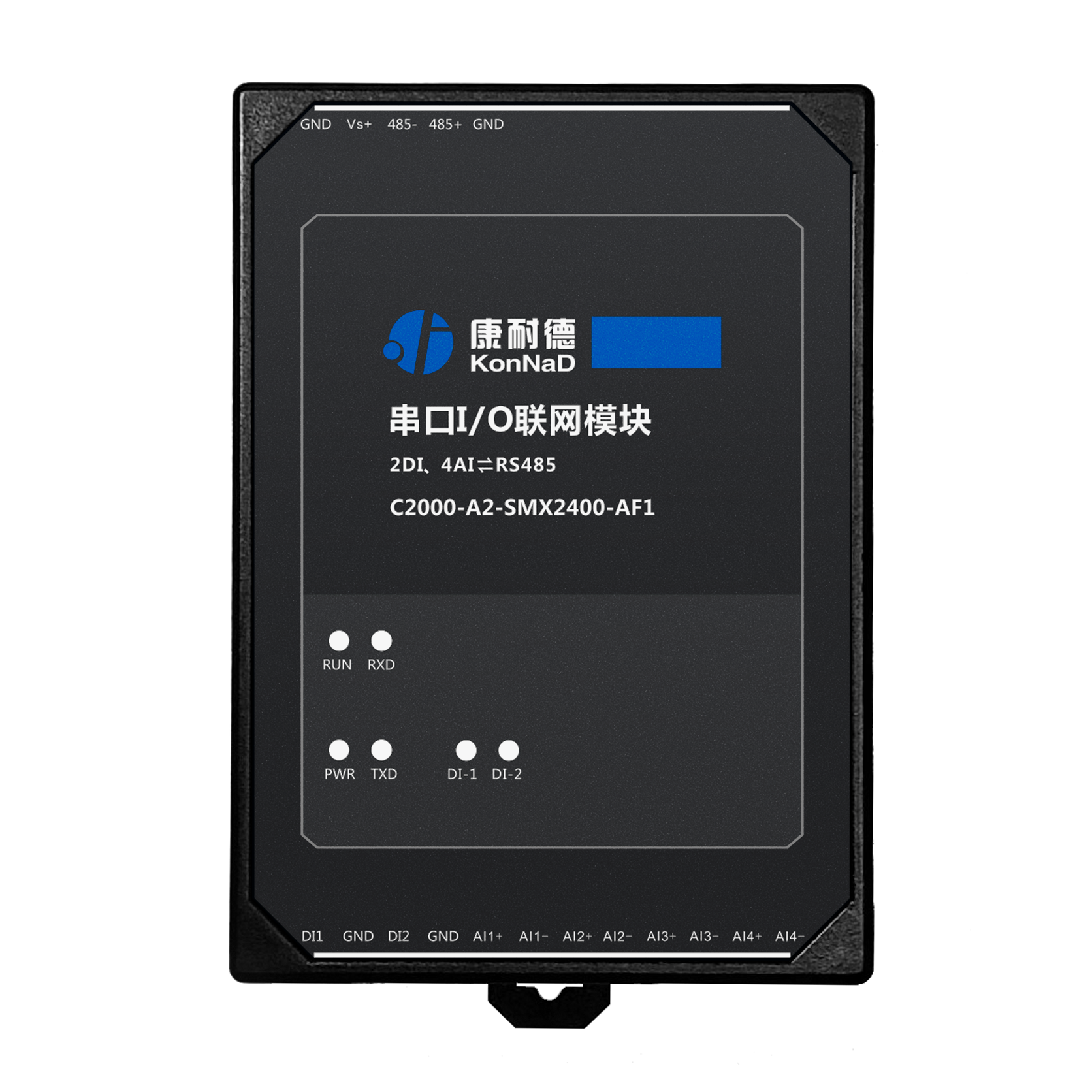

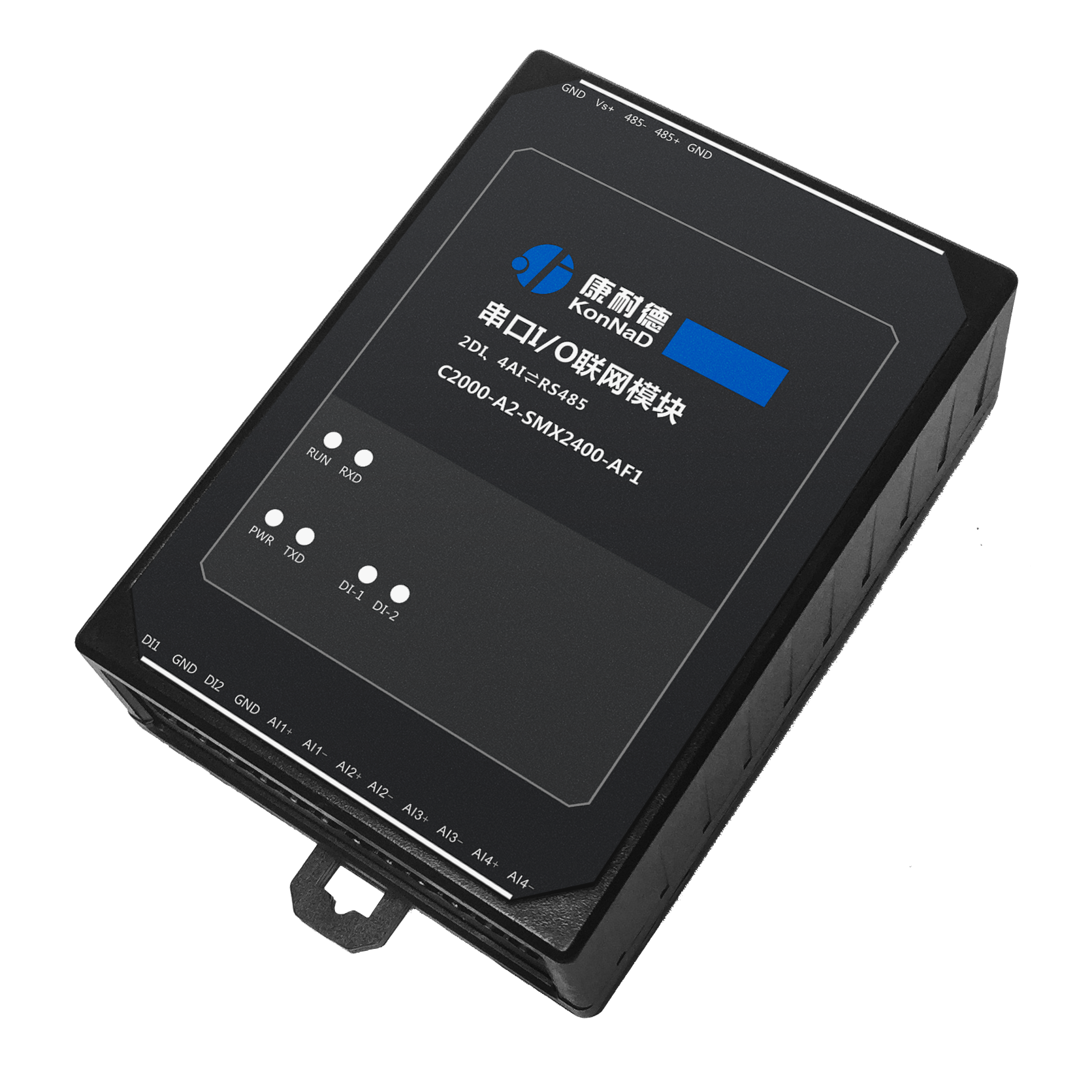

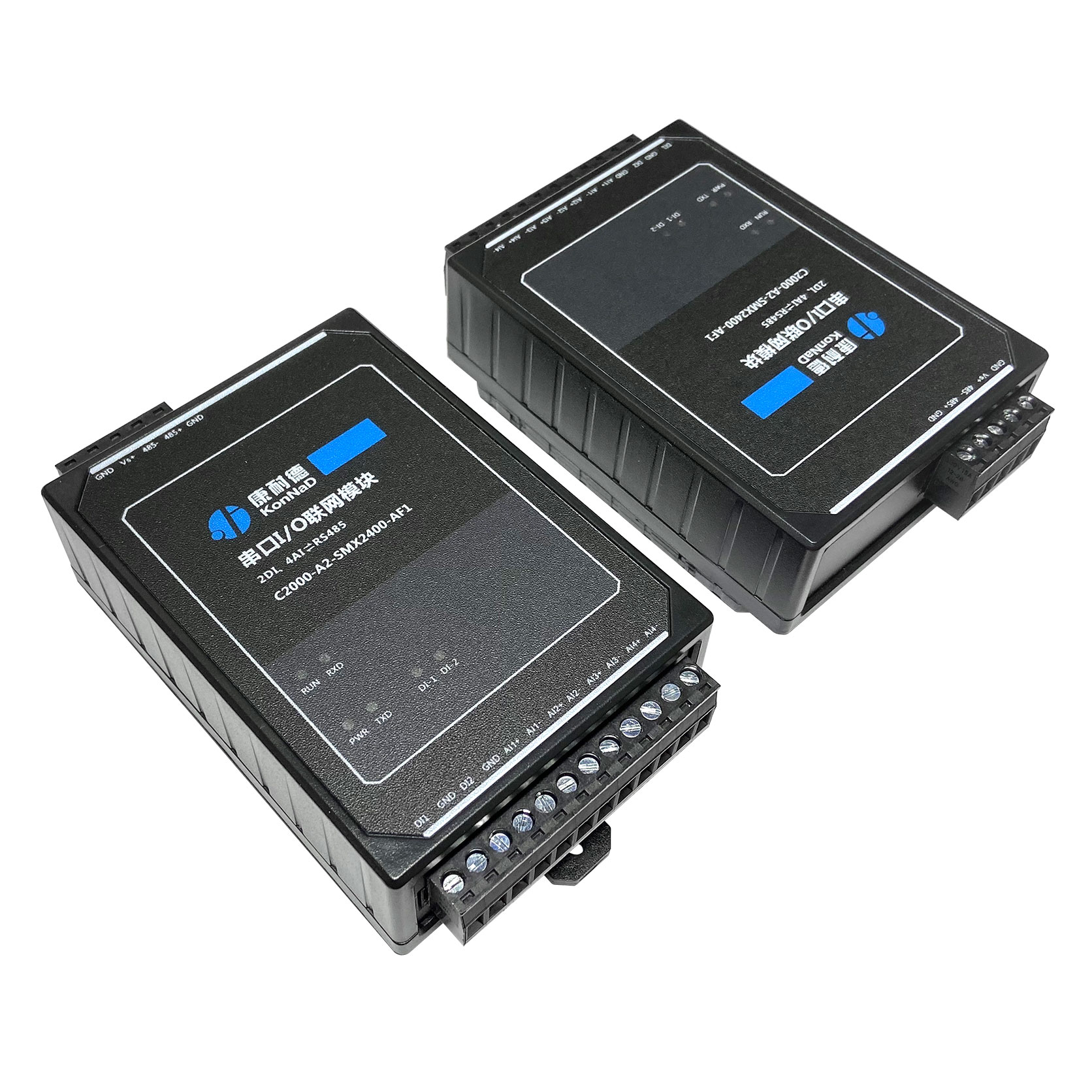

SMX2400-AF1

RS485 ← 2DI + 4AI，0-20/4-20 mA

产品功能
向上串行接口

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接
AI * 4

采集范围：0-20/4-20mA

分辨率：16位

采集精度：1‰

采集特性：差分输入

采集频率：10/30Hz 可配置
DI * 2

输入模式：电平 + 脉冲计数

接口类型：干接点
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
高精度采集 16 bit 分辨率，高达 1‰ 采集精度，无需校准
超强抗干扰能力 滤波电路、AI 全差分输入设计，能够应对各种复杂干扰因素，确保数据采集准确
技术参数
类别 参数名称 规格
DI 输入 DI 路数 2
连接端 凤凰端子
接口类型 干接点
DI 输入模式 电平 + 脉冲计数
数字滤波时间间隔 6个采样周期
采集频率 1kHz
AI 输入 AI 路数 4
连接端 凤凰端子
采集范围 0-20/4-20mA
采集精度 1‰
分辨率 16位
采集特性 差分输入
采集频率 10/30Hz 可配置
通道隔离度 350VDC
输入阻抗 240Ω
向上串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
通讯协议 Modbus RTU 协议
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 80mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
向上串行接口 RXD 上行 RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD 上行 RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
端口说明
类别 端口 说明 建议线材
DI 输入 DIx 数字量信号输入端 RVV 2*0.5
GND 干接点输入公共端 RVV 2*0.5
AI 输入 AIx+、AIx- 模拟量信号输入正极、模拟量信号输入负极 RVV 2*0.5
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

RS485： 30V/100mA

DI： 30V/100mA

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
