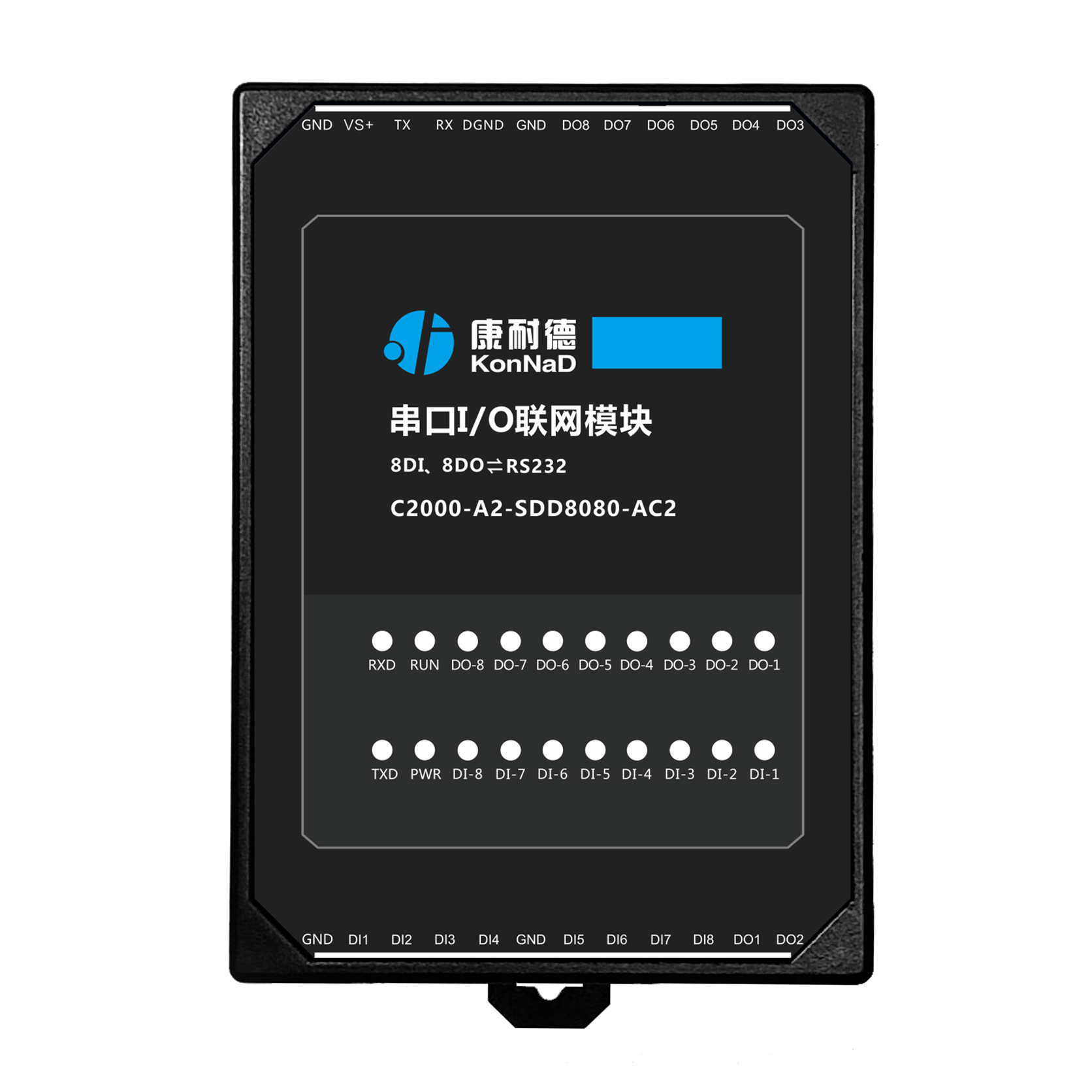

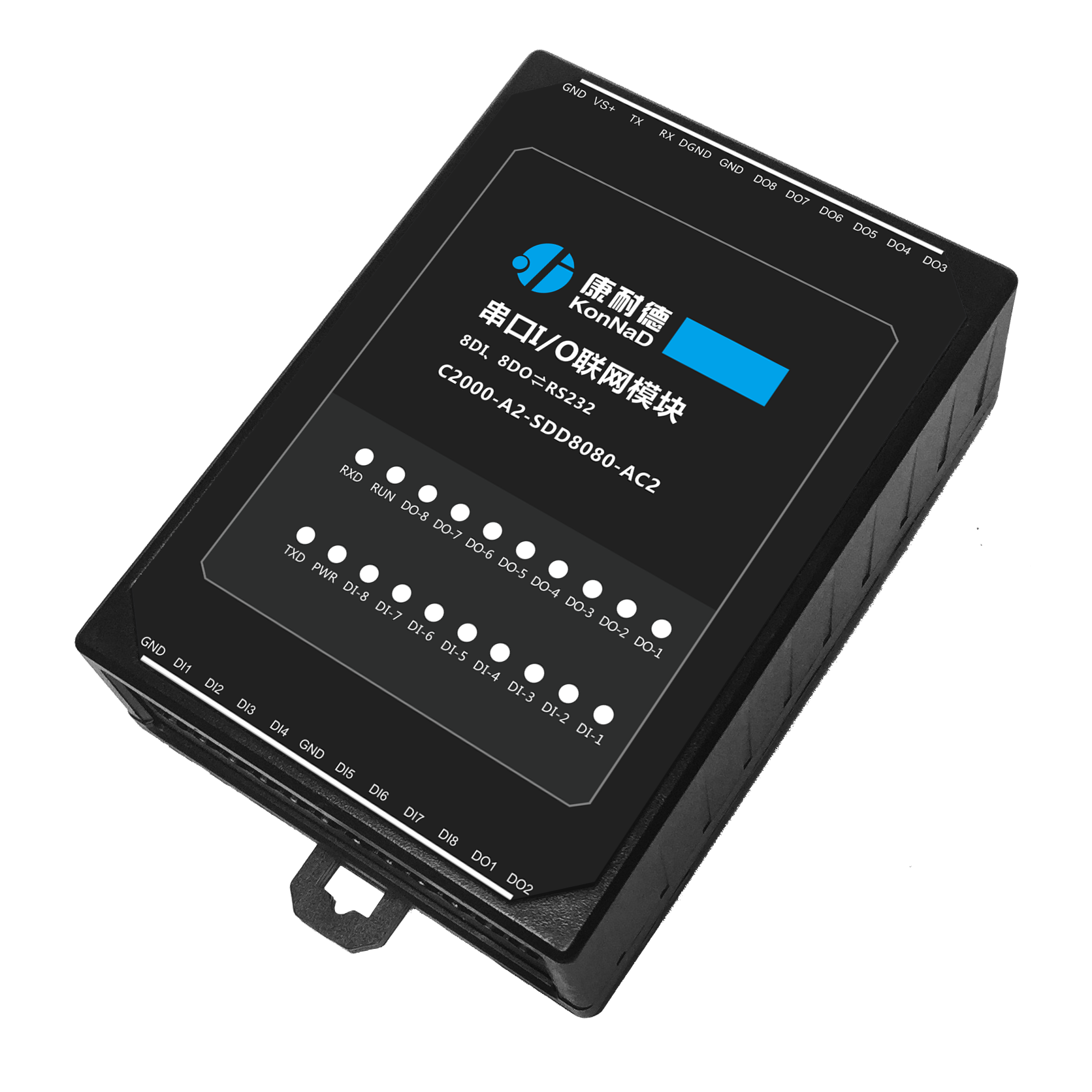

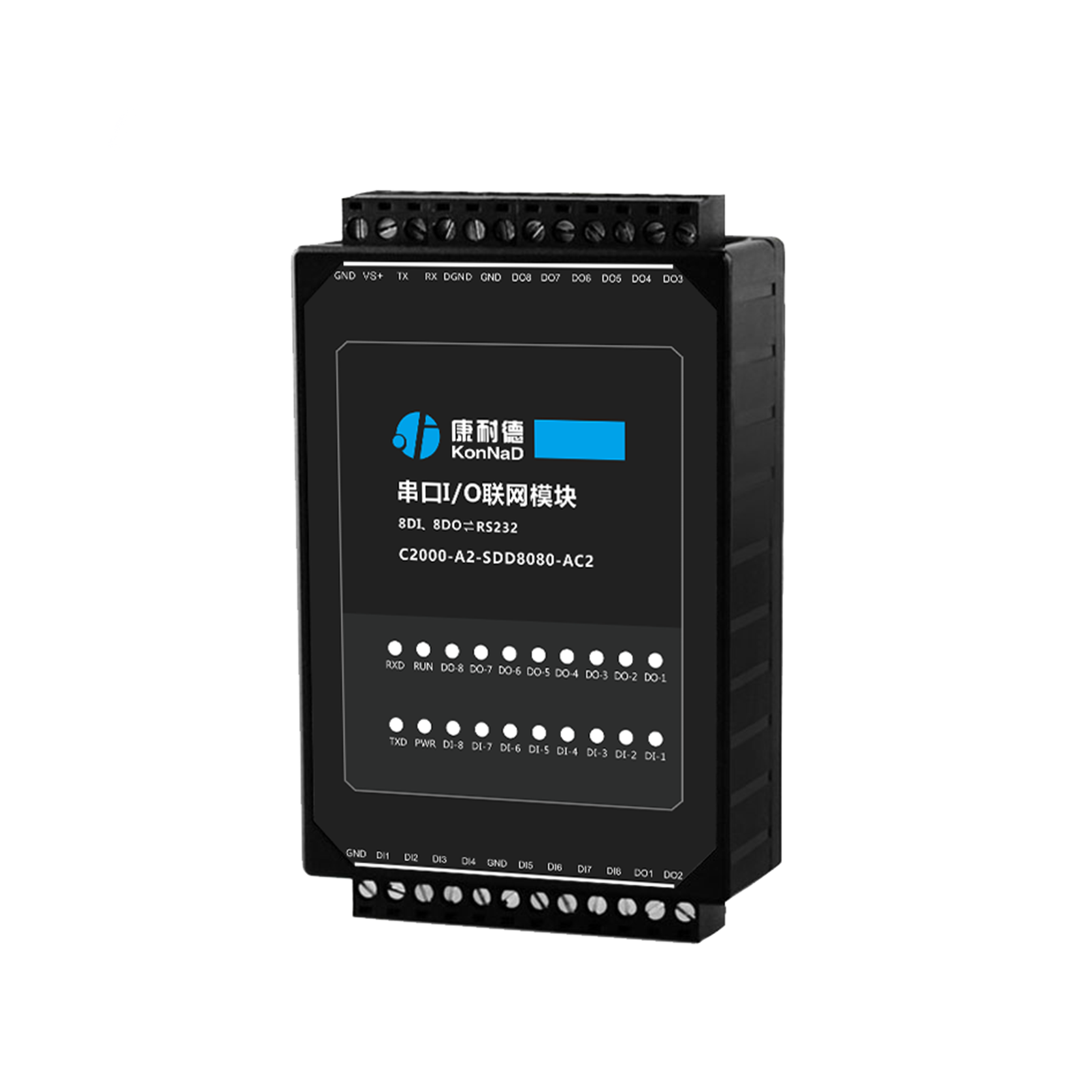

C2000-A2-SDD8080-AC2

RS232 ⇋ 8DI + 8DO，集电极开路输出

产品功能
向上串行接口

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接
DI * 8

输入模式：电平 + 脉冲计数

接口类型：干接点
DO * 8

输出模式：电平+脉冲

输出类型：集电极
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
集电极输出 速度快、寿命长、无噪声
标准 Modbus RTU 协议，兼容性强 支持数千种智能仪器仪表厂家数据通信
技术参数
类别 参数名称 规格
DI 输入 DI 路数 8
连接端 凤凰端子
接口类型 干接点
DI 输入模式 电平 + 脉冲计数
数字滤波时间间隔 6个采样周期
采集频率 1kHz
DO 输出 DO 路数 8
连接端 凤凰端子
DO 输出类型 集电极
DO 输出模式 电平+脉冲
触点容量 30V/500mA
向上串行接口 串口类型 RS232
端口数量 1
连接端 凤凰端子
通讯协议 Modbus RTU 协议
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 80mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
向上串行接口 RXD RS232 数据接收指示灯 常亮：RS232 线路故障，请检查 RS232 线路正负极是否接反
闪烁：RS232 端口正在接收数据
熄灭：RS232 端口未接收数据
TXD RS232 数据发送指示灯 闪烁：RS232 端口正在发送数据
熄灭：RS232 端口未发送数据
电源 POWER 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
端口说明
类别 端口 说明 建议线材
DI 输入 DIx 数字量信号输入端 RVV 2*0.5
COM 干接点输入公共端 RVV 2*0.5
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
向上串行接口 TX、RX、DGND RS232 正极、RS232 负极、RS232 接地端 -
电源输入 12V、GND 电源输入正极、电源输入负极 RVV 2*1.0
保护数据
防雷等级保护

600W(浪涌)
过压过流保护

电源： 30V/500mA

DI： 30V/50mA

DO： 30V/500mA
产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式

包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
