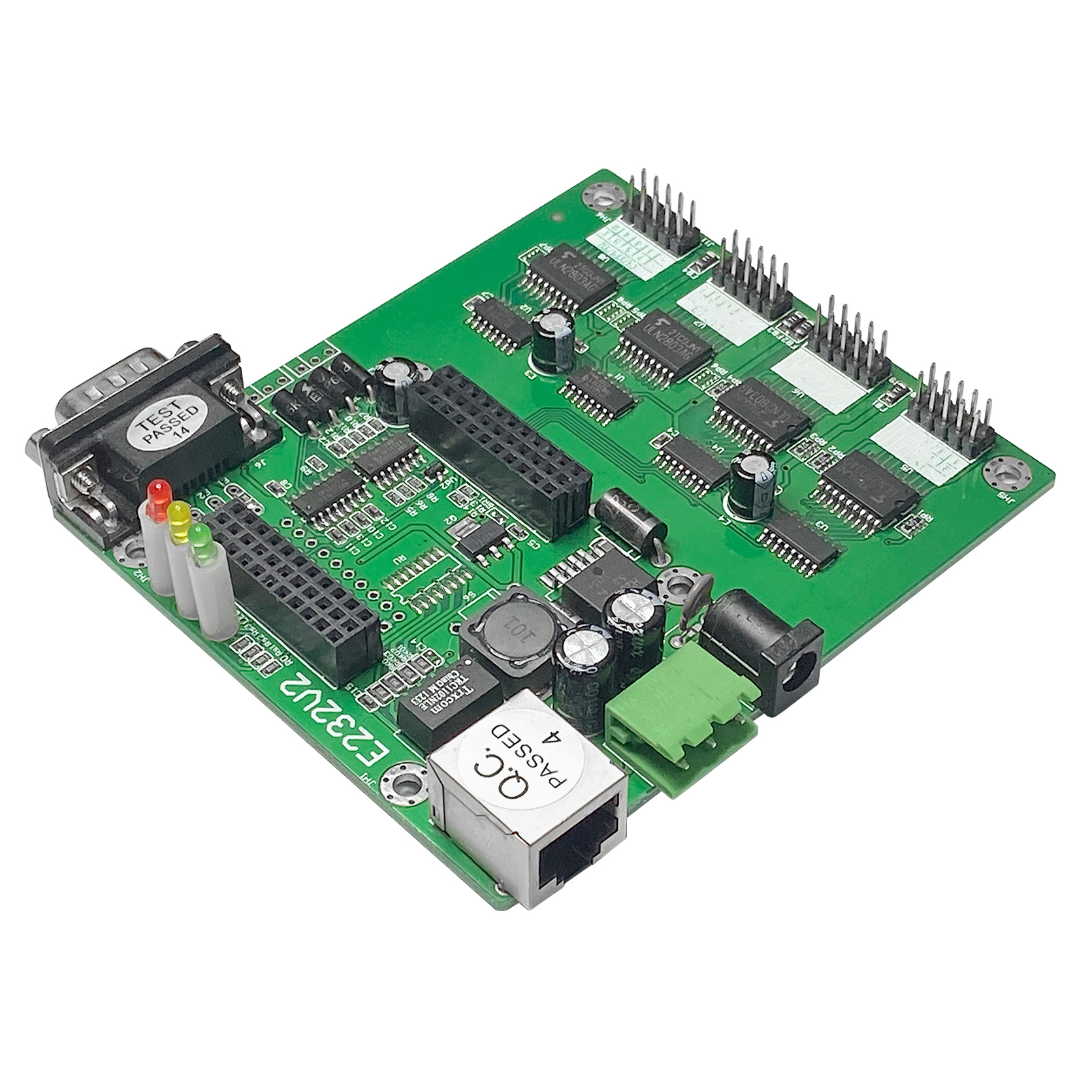

E232

Ethernet ⇋ 16DI + 16DO + RS232

产品功能
以太网

标准 Modbus TCP 协议

支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接

支持 TCP Server/Client 模式
DI * 16

输入模式：开关量/TTL
DO * 16

输出类型：集电极
向下串行接口

RS232 * 1

双向透传

支持串口与以太网口双向透明传输
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
透传 自带下行串口，支持串口与网络双向透明传输
多路 DI/DO 支持 支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求
技术参数
类别 参数名称 规格
DI 输入 DI 路数 16
接口类型 开关量/TTL
DO 输出 DO 路数 16
DO 输出类型 集电极
向下串行接口 串口类型 RS232
端口数量 1
级联/透传 双向透传
波特率 300~115200bps
网络 网口数量 1
速度 10/100M
传输距离 100 米
通信协议 标准 Modbus TCP 协议
协议模式 支持 TCP Server/Client 模式
电源 输入电压 9-24VDC（推荐 12VDC）
电流 < 200mA
物理特征 尺寸 90*105mm
安装方式 嵌入式
工作环境 工作温度 -25℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DIx 开关量输入指示灯（湿接点） 常亮：输入电压大于临界电压
熄灭：输入电压小于临界电压
DIx 开关量输入指示灯（干/湿接点） 常亮：闭合/输入电压大于临界电压
熄灭：断开/输入电压小于临界电压
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
LKx 门锁输出指示灯 常亮：门锁有输出
熄灭：门锁无输出
LTx 灯控输出指示灯 常亮：灯控有输出
熄灭：灯控无输出
网络 LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
SPD 10/100M 指示灯 常亮：接入 100M 网络
熄灭：未接入 100M 网络
NET 网络连接状态指示灯 闪烁：网口正在收发数据
熄灭：网口未插入网线
SPD 10/100/1000M 指示灯 常亮：接入 1000M 网络
熄灭：未接入 1000M 网络
SPEED 10/100M 指示灯 常亮：接入 100M 网络
熄灭：未接入 100M 网络
SPD 10/100/1000M 指示灯 常亮：接入 1000M 网络
闪烁：接入 100M 网络
熄灭：接入 10M 网络或未插入网线
SPEED 10/100/1000M 指示灯 常亮：接入 1000M 网络
闪烁：接入 100M 网络
熄灭：接入 10M 网络或未插入网线
LINK TCP连接状态指示灯 常亮：已建立 TCP 连接
熄灭：未建立 TCP 连接
向下串行接口 RXD RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RS232 RS232 数据接收/发送指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在接收或发送数据
熄灭：RS232 端口未通讯
COMx RS485/RS422/RS232 数据发送/接收指示灯 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路接线是否正确
闪烁：RS485/RS422/RS232 端口正在接收或发送数据
熄灭：RS485/RS422/RS232 端口未通讯
RXD RS485/RS422/RS232 数据接收指示灯 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路是否正确
闪烁：RS485/RS422/RS232 端口正在接收数据
熄灭：RS485/RS422/RS232 端口未接收数据
TXD RS485/RS422/RS232 数据发送指示灯 闪烁：RS485/RS422/RS232 端口正在发送数据
熄灭：RS485/RS422/RS232 端口未发送数据
COMx RS232 数据发送/接收指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在接收或发送数据
熄灭：RS232 端口未通讯
RXD 下行 RS232 数据接收指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在接收数据
熄灭：RS232 端口未接收数据
TXD 下行 RS232 数据发送指示灯 常亮：RS232 线路故障，请检查 RS232 线路接线是否正确
闪烁：RS232 端口正在发送数据
熄灭：RS232 端口未发送数据
COMx RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RXD RS485/RS422 数据接收指示灯 常亮：RS485/RS422 线路故障，请检查 RS485/RS422 线路正负极是否接反
闪烁：RS485/RS422 端口正在接收数据
熄灭：RS485/RS422 端口未接收数据
TXD RS485/RS422 数据发送指示灯 闪烁：RS485/RS422 端口正在发送数据
熄灭：RS485/RS422 端口未发送数据
RXDx RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXDx RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
UART RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RS485/422/232 RS485/422/232 数据发送/接收指示灯 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路接线是否正确
闪烁：RS485/RS422/RS232 端口正在接收或发送数据
熄灭：RS485/RS422/RS232 端口未通讯
RS485 RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
POWER 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
POWER 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
PWRx 电源输出指示灯 常亮：设备12V电源输出正常
熄灭：设备12V电源输出异常
PWR 电源指示灯（220VAC ） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 220VAC
PWR 电源指示灯（100~120VAC/200~240VAC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 100~120VAC/200~240VAC
PWR 电源指示灯（220VAC/240VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 220VAC/240VDC
PWR 电源指示灯（12VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 12VDC
PWR 电源指示灯（9~16VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~16VDC
/ 电源与数据收发指示灯 绿灯常亮：设备供电正常
蓝灯闪：设备接收数据
绿灯闪：设备发送数据
端口说明
类别 端口 说明 建议线材
DI 输入 GND 干接点输入公共端 RVV 2*0.5
DI.COM 湿接点输入公共端 RVV 2*0.5
DIx 数字量信号输入端 RVV 2*0.5
DIx 数字信号输入端（RJ45） CAT-5e
Mx 开关量输入信号，门磁正极 RVV 2*0.5
Bx 数字量信号输入端，开门按钮正极 RVV 2*0.5
DINx 数字量信号输入端，具备 DC 12V 供电能力 RVV 2*1.0
DI.COM 干、湿接点混合输入公共端，与电源不共地 RVV 2*0.5
COM 干接点输入公共端 RVV 2*0.5
DI.GND 干接点输入公共端 RVV 2*0.5
GND 湿接点输入公共端 RVV 2*0.5
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
N.Cx 数字量信号输出常闭端 RVV 2*1.0
DOx 数字信号输出端，DO-1/2 控制是否输出 DC 12V，DO-3/4 控制通断 CAT-5e
DOx+ 开关量输出信号，电源 + RVV 2*1.0
DOx- 开关量输出信号，电源 - RVV 2*1.0
NO 数字量信号输出常开端 RVV 2*1.0
网络 Ethernet RJ45 网口 CAT-5e
LAN RJ45 网口 CAT-5e
LAN RJ45 网口 CAT-5e
NET RJ45 网口 CAT-5e
网口 RJ45 网口 CAT-5e
向下串行接口 485+ 、485- RS485 正极、RS485 负极（向下） RVSP 2*1.0
RS232 RS232 DB9 公头通讯端口（向下） -
RS485x RS485 通讯端口（向下） CAT-5e
12V、485+、485-、GND 12V 电源输出正极、RS485 正极、RS485 负极、12V 电源输出负极（向下） RVV 2*1.0/RVSP 2*0.5
485+、485-、GND RS485 正极、RS485 负极、RS485 接地端（向下） RVSP 2*0.5
COMx 集成了 RS485 通信与 DC 12V 供电（向下） CAT-5e
R-、R+、GND、T-、T+ RS422 接收负极、RS422 接收正极、接地端、RS485 负极/RS422 发送负极、RS485 正极/RS422 发送正极（向下） RVSP 2*0.5
485+、485- RS485 正极、RS485 负极（向下） RVSP 2*0.5
RS485/422x RS485/422 通讯端口（向下） CAT-5e
RS232x RS232 RJ45 通讯端口（向下） CAT-5e
TXD、RXD、GND 接九针串口的 RXD、接九针串口的 TXD、接九针串口的 GND RVV 2*0.5
485+、485-、COMx RS485 正极、RS485 负极、RS485 接地端（向下） RVSP 2*0.5
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

DI： 100mA

DO： 100mA

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
