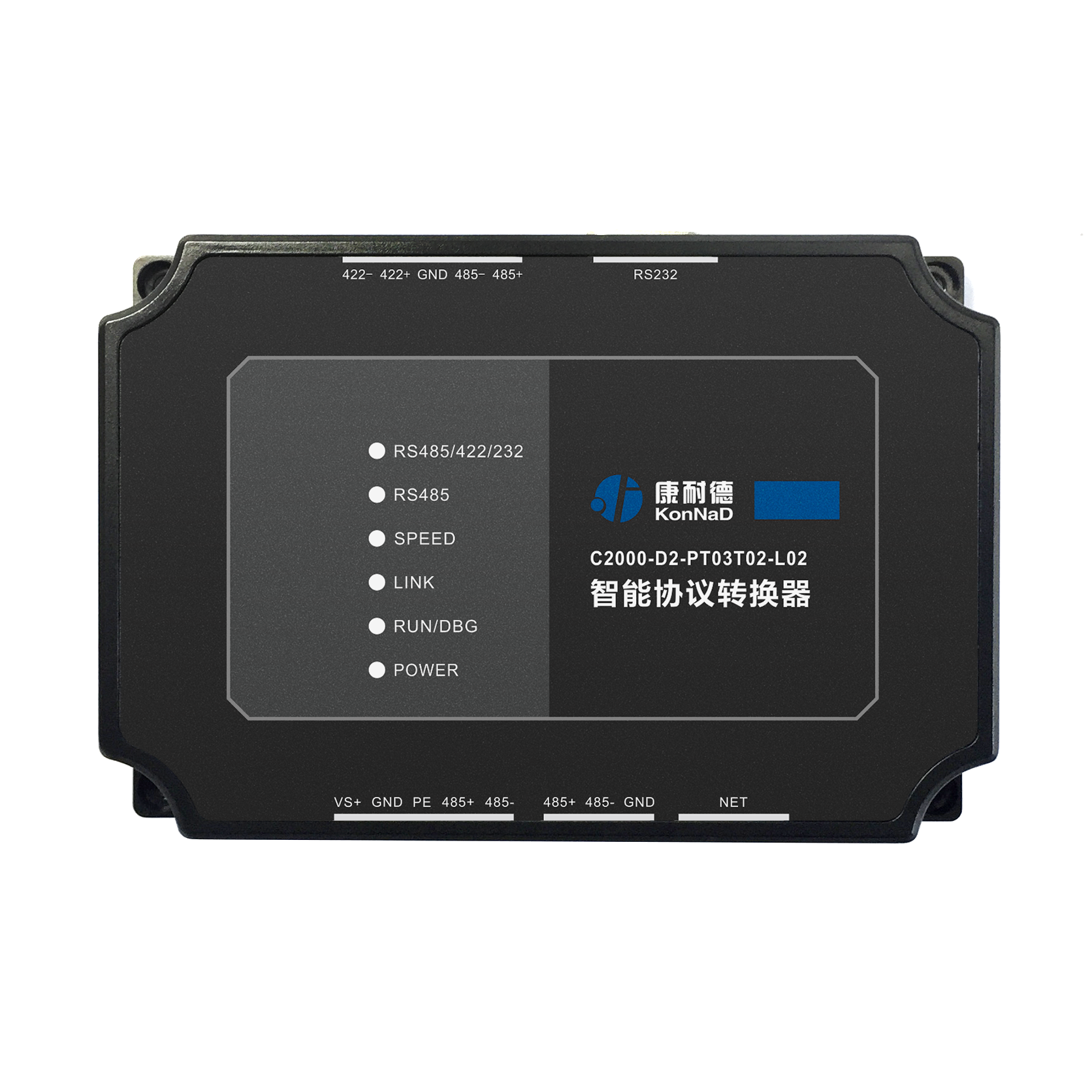

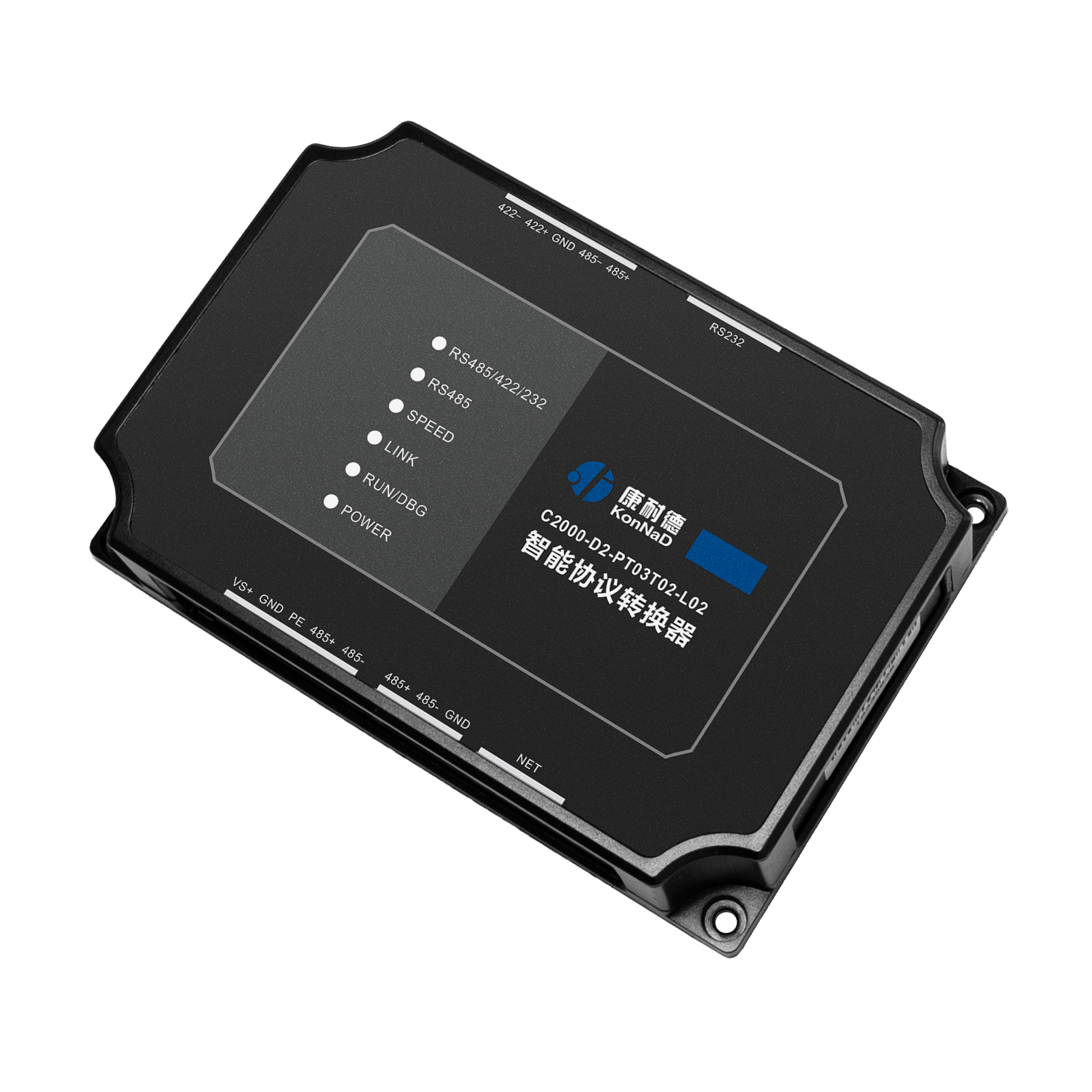

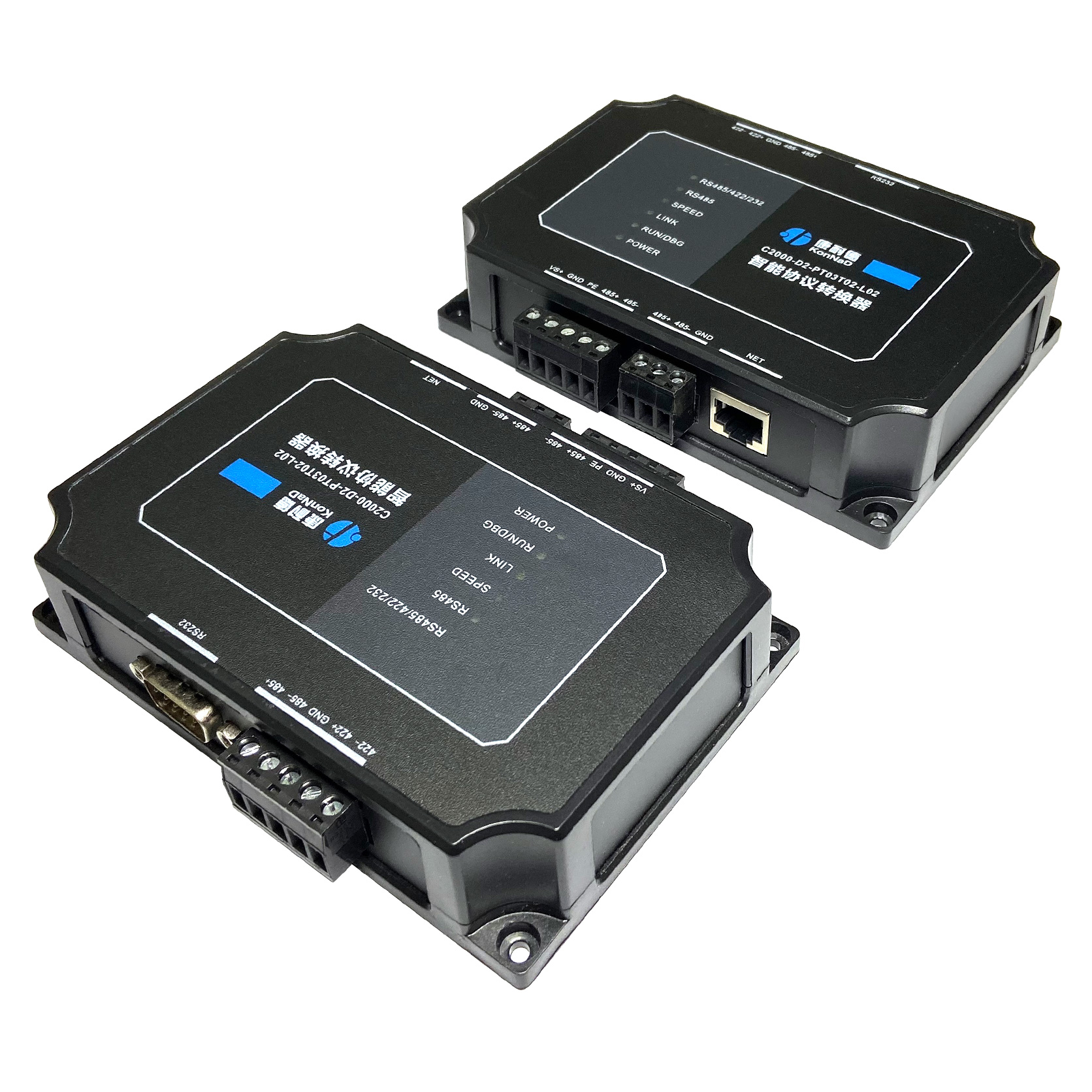

PT03T02-L02

产品功能

以太网

标准 Modbus TCP 协议

支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接

支持 TCP Server/Client 模式

向上串行接口

RS485 * 1

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接

向下串行接口

RS485/422/232 * 1

协议可定制，支持各种协议设备接入

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷	产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
防潮、防尘、防腐	采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机	硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统	响应及时，处理高效，运行可靠

产品特点

对下串口协议个性化定制，平台端免开发	向下提供一个 RS232/RS485/RS422 接口，可将任一串口协议转换成标准 Modbus RTU 和 Modbus TCP 协议传输，平台对接方便
级联	1 个协议转换器可级联 16 台设备
维护简单	协议更新只需更新设备配置，可重复使用；远程调试，无需返厂

技术参数

指示灯

类别	指示灯	说明	含义
网络	LINK	网络连接状态指示灯	常亮：网口接入正常
			闪烁：网口正在收发数据
			熄灭：网口未插入网线
	SPEED	10/100M 指示灯	常亮：接入 100M 网络
	SPEED	10/100M 指示灯	熄灭：未接入 100M 网络
运行	RUN	设备运行指示灯	常亮：程序异常
			闪烁：运行正常，间隔 1s 闪烁
			熄灭：程序异常
向下串行接口	RS485	RS485 数据发送/接收指示灯	常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
			闪烁：RS485 端口正在接收或发送数据
			熄灭：RS485 端口未通讯
	RS485/422/232	RS485/422/232 数据发送/接收指示灯	常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路接线是否正确
			闪烁：RS485/RS422/RS232 端口正在接收或发送数据
			熄灭：RS485/RS422/RS232 端口未通讯
电源	POWER	电源指示灯	常亮：设备供电正常
电源	POWER	电源指示灯	熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC

端口说明

类别	端口	说明	建议线材
网络	NET	RJ45 网口	CAT-5e
向下串行接口	485+、485-、GND	RS485 正极、RS485 负极、RS485 接地端（向下）	RVSP 2*0.5
	RS232	RS232 DB9 公头通讯端口（向下）	-
	R-、R+、GND、T-、T+	RS422 接收负极、RS422 接收正极、接地端、RS485 负极/RS422 发送负极、RS485 正极/RS422 发送正极（向下）	RVSP 2*0.5
调试口	485+、485-	RS485 调试口正极、RS485 调试口负极	RVSP 2*0.5
电源输入	VS+、GND	电源输入正极、电源输入负极	RVV 2*1.0
电源输入	PE	用于设备可靠接地，防雷	RVV 2*0.5

保护数据

防雷等级保护

600W

过压过流保护

电源： 30V/500mA

网口： 500mA

RS485： 30V/50mA

RS232： 30V

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式

包装内容

资料下载
