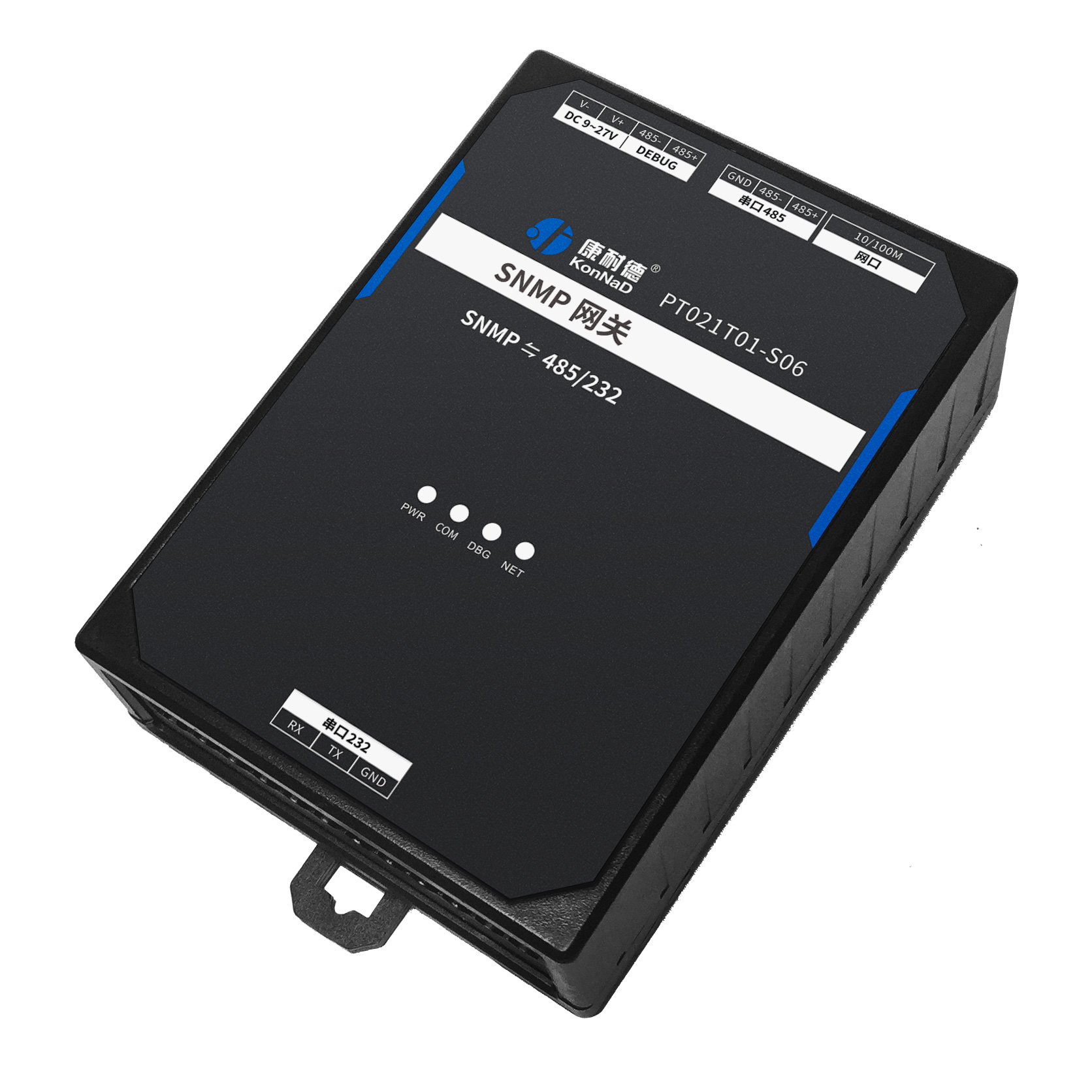

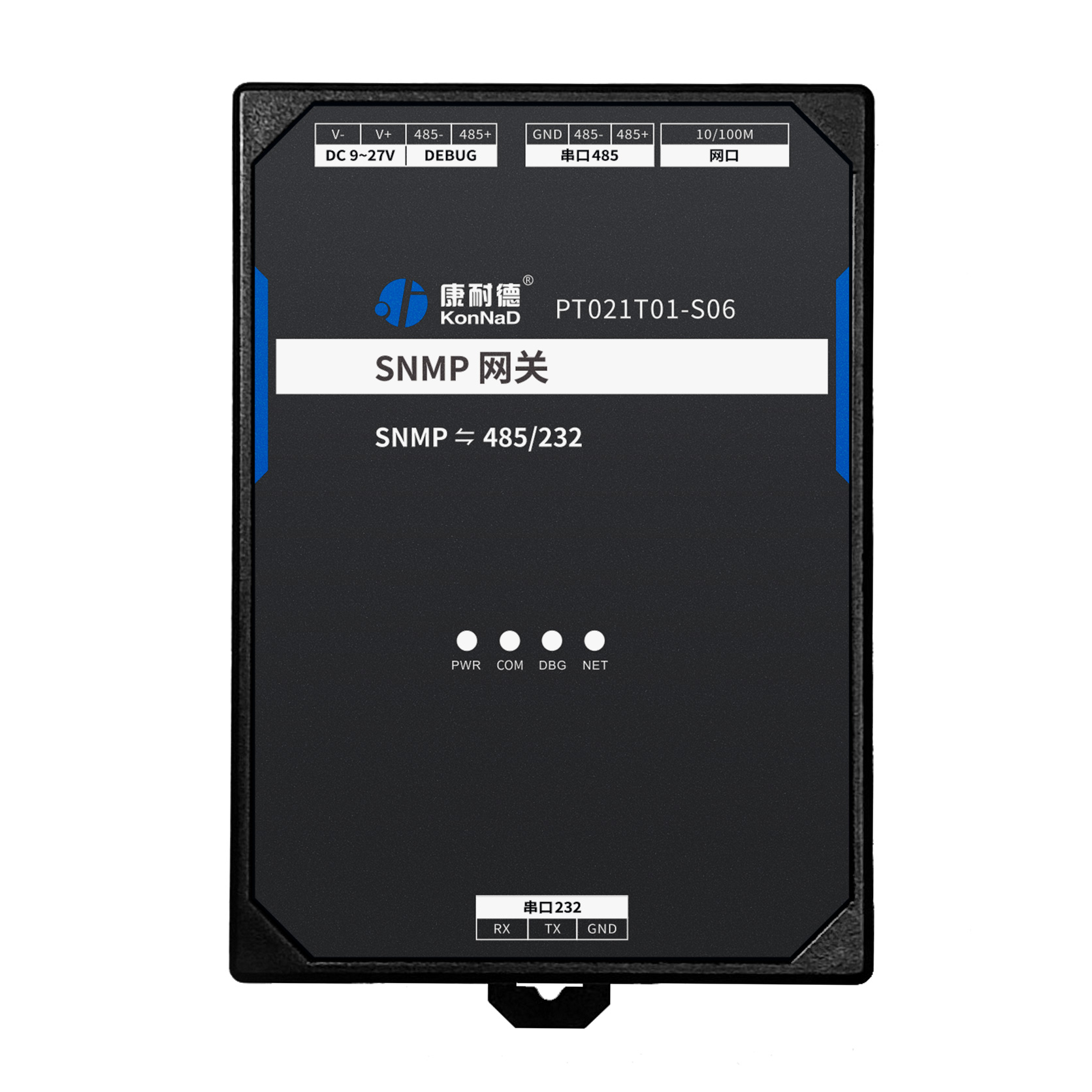

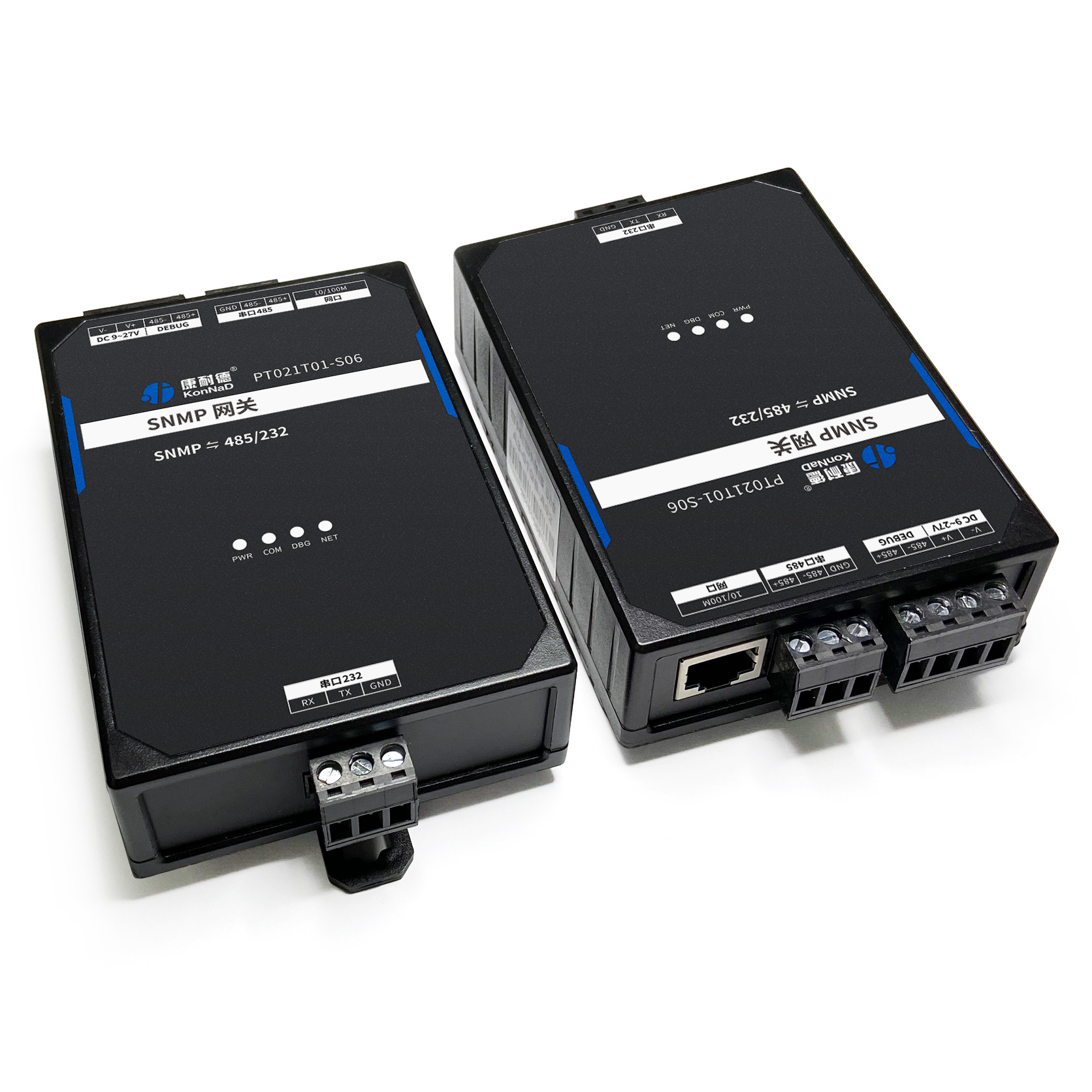

PT02T01-S06

SNMP ⇋ 485/232

产品功能
以太网

SNMP
向下串行接口

RS485/232 * 2

协议可定制，支持各种协议设备接入
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
对下串口协议个性化定制，对上SNMP平台端免开发 向下提供一个 RS485，可将任一串口协议转换成
标准SNMP 协议传输，平台对接方便
技术参数
类别 参数名称 规格
网络 网口数量 1
速度 10/100M
传输距离 100 米
通信协议 SNMP
向下串行接口 串口类型 RS485/232
端口数量 2
波特率+数据位+停止位+校验位 1200~115200bps
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 80mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
向下串行接口 COMx RS485/RS422/RS232 数据发送/接收指示灯 常亮：RS485/RS422/RS232 线路故障，请检查 RS485/RS422/RS232 线路接线是否正确
闪烁：RS485/RS422/RS232 端口正在接收或发送数据
熄灭：RS485/RS422/RS232 端口未通讯
网络 NET 网络连接状态指示灯 闪烁：网口正在收发数据
熄灭：网口未插入网线
端口说明
类别 端口 说明 建议线材
网络 Ethernet RJ45 网口 CAT-5e
Ethernet RJ45 网口 CAT-5e
电源输入 V+、V- 电源输入正极、电源输入负极 RVV 2*1.0
调试口 485+、485- RS485 调试口正极、RS485 调试口负极 RVSP 2*0.5
向下串行接口 485+ 、485- RS485 正极、RS485 负极（向下） RVSP 2*1.0
RS232 TXD，RXD，GND凤凰端子
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

网口： 30V/500mA

RS485： 30V/100mA

RS232： 30V/50mA

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
