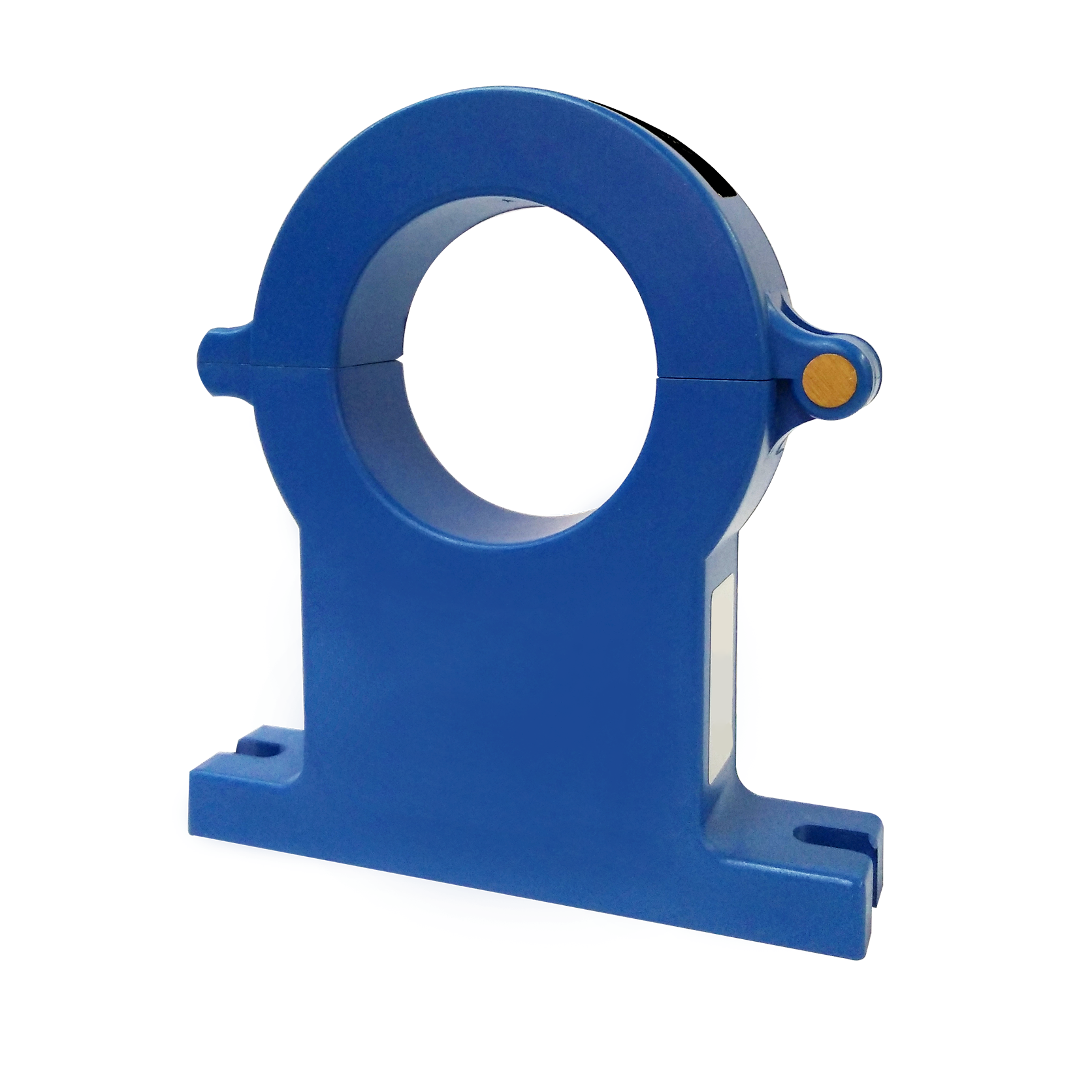

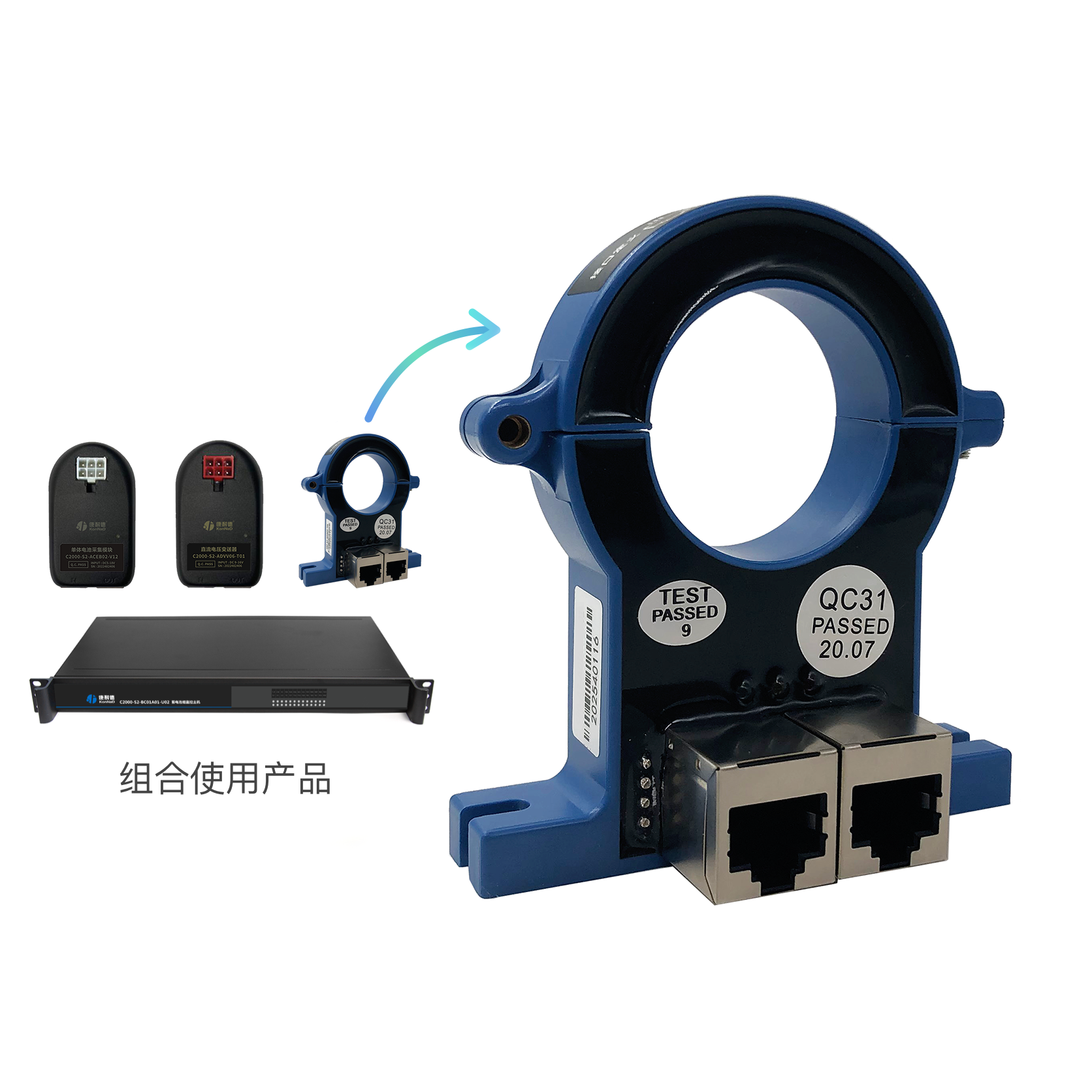

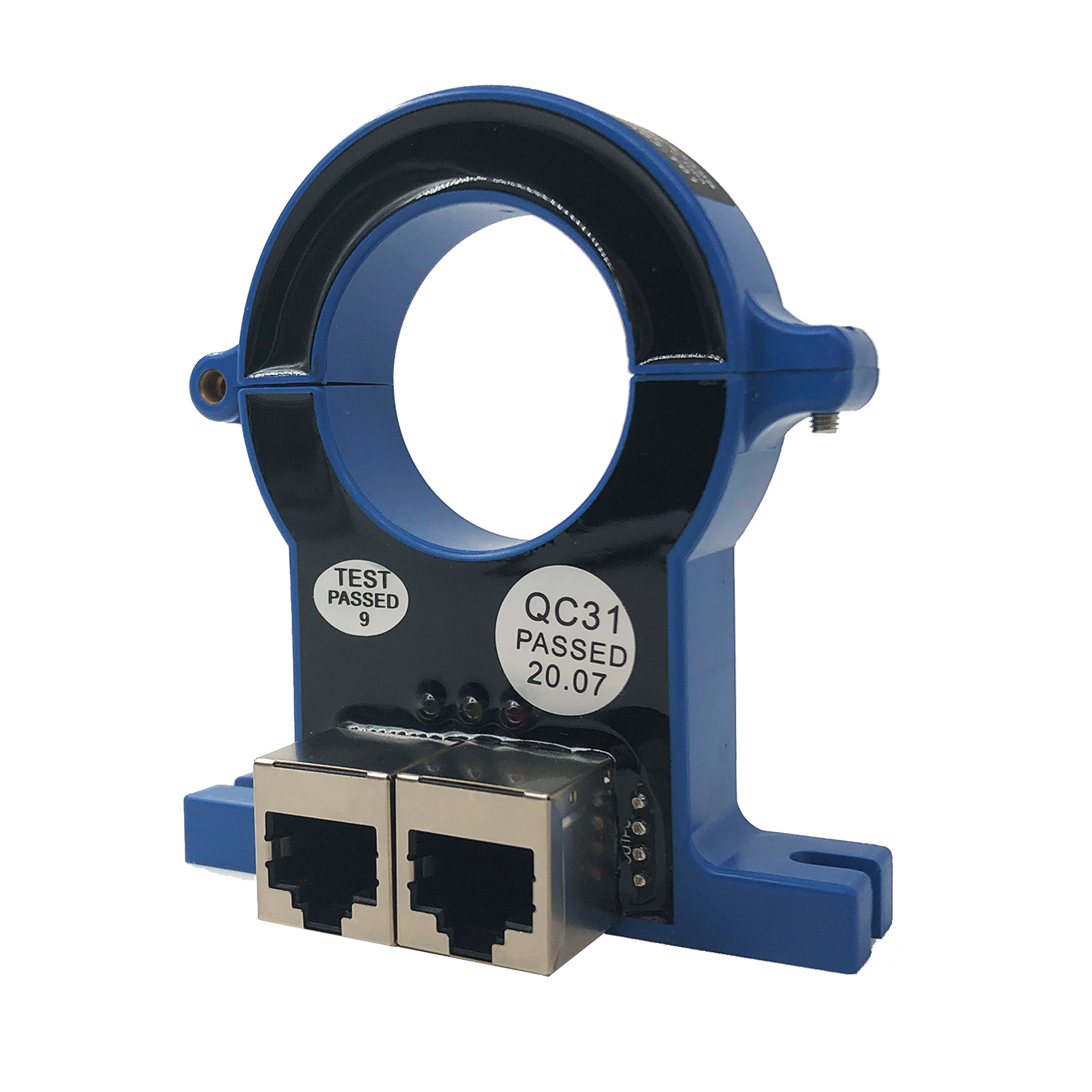

ADIA06-T01

电流型 DC 0-600 A

产品功能
向上串行接口

RS485 * 1.0

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接
电流采集

量程：0-600ADC

采集精度：±1%

线性范围：150％FS
去天猫选购 去京东选购
高可靠性
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
产品特点
标准 Modbus RTU 协议，兼容性强 支持数千种智能仪器仪表厂家数据通信
隔离耐压 绝缘强度高达 1500V
技术参数
类别 参数名称 规格
向上串行接口 串口类型 RS485
端口数量 1.0
连接端 凤凰端子
通讯协议 Modbus RTU 协议
波特率 19200bps
传输距离 1200 米
变送器参数 量程 0-600ADC
采集精度 ±1%
隔离耐压 1500V
地址设定 6 位的硬件地址拨码开关
传感器参数 线性范围 150％FS
响应时间 ≤ 200ms
电源 电源连接端 凤凰端子
输入电压 9~16VDC
电流 ≤ 100mA @ 12VDC
物理特征 尺寸 78*84*16.3mm
安装方式 板式安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
向下串行接口 RXD RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
端口说明
类别 端口 说明 建议线材
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
参数设置 ON、DIP 6 位硬件地址拨码开关，范围 0 - 63 -
按钮 设备地址确认按钮 -
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/200mA

RS485： 30V/200mA

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备

    安装指引卡
