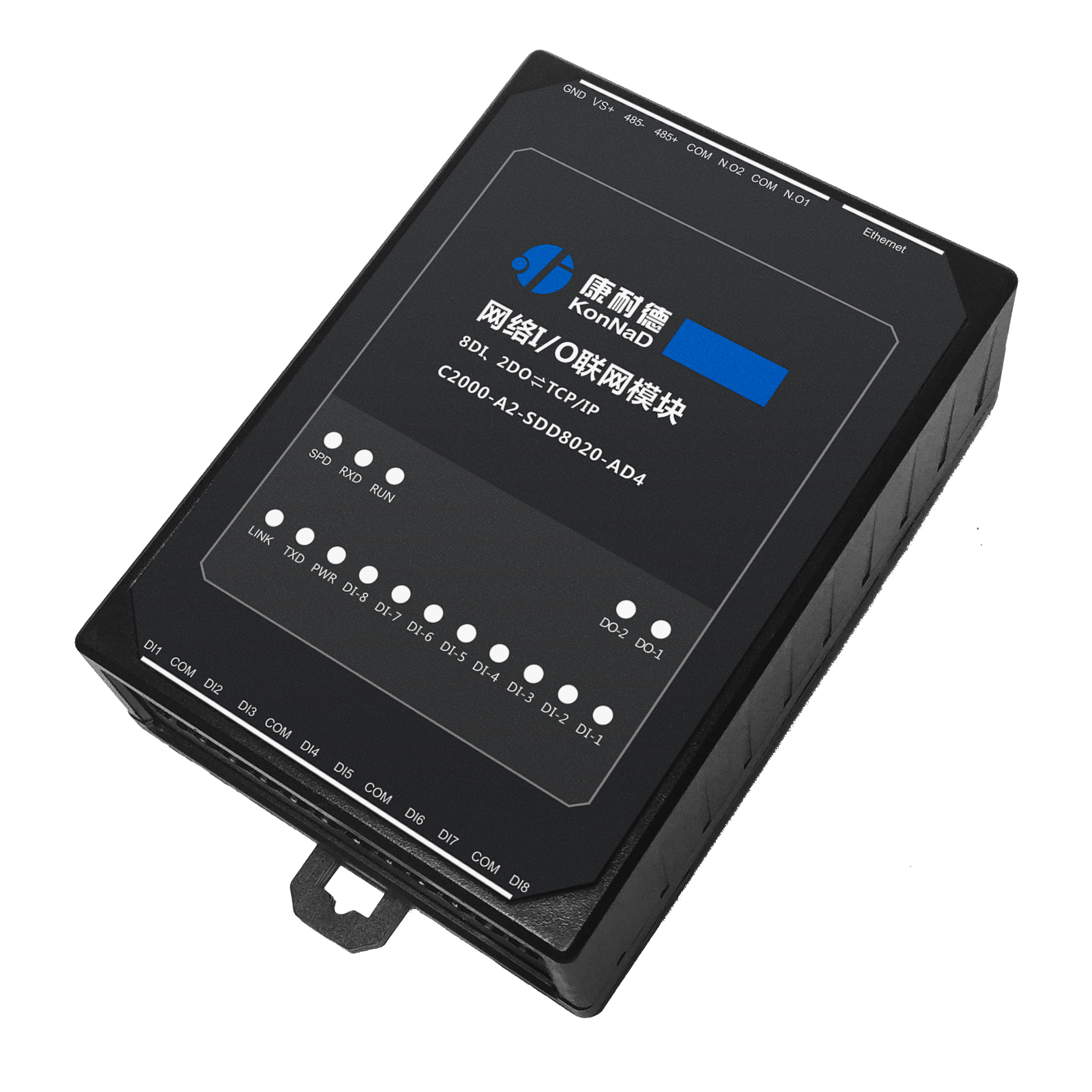

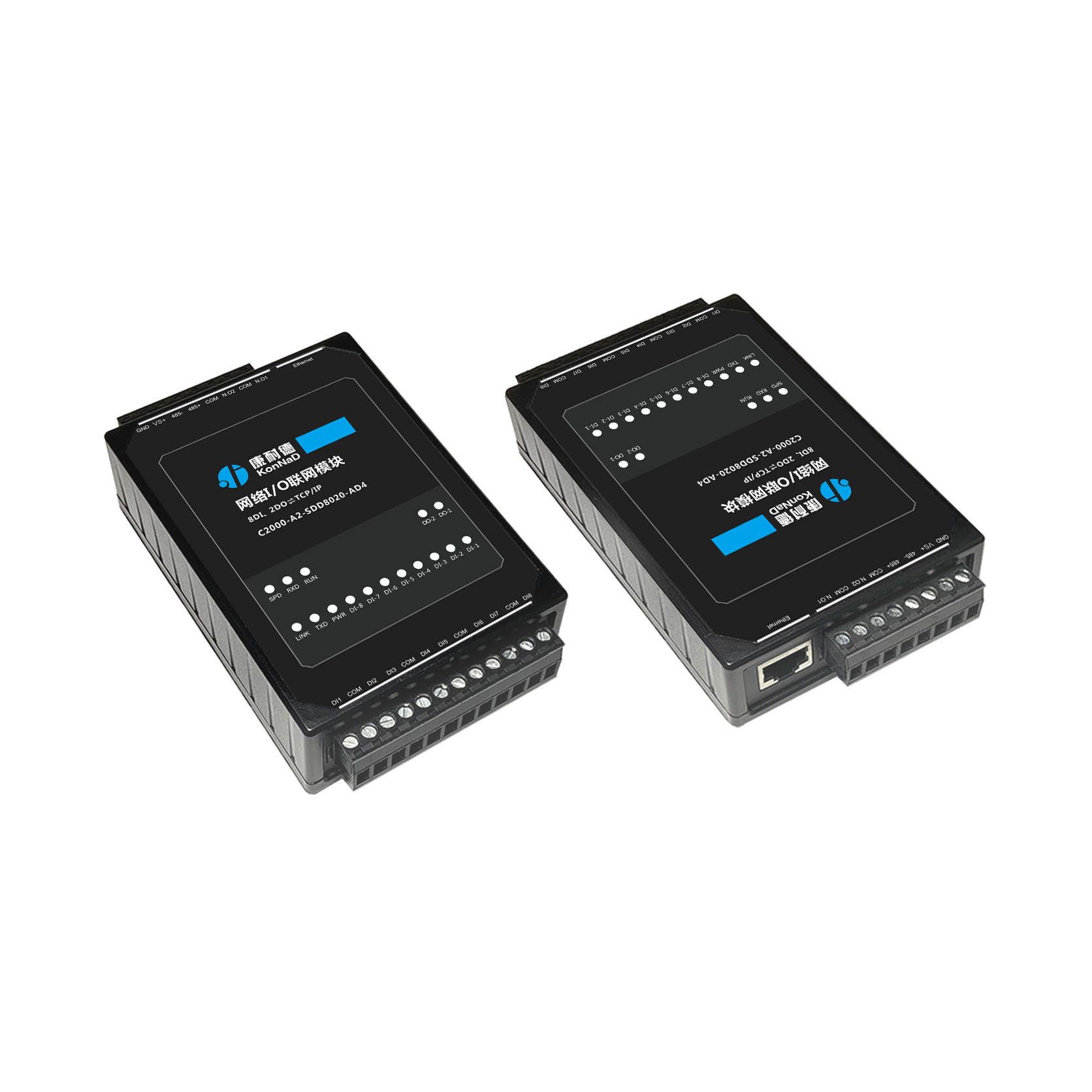

SDD8020-AD4
| 以太网口 | 标准 Modbus TCP 协议 支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接支持 TCP Server/Client 模式 Server 模式最大支持 10 台上位机同时连接 |
| DI * 8 | 输入模式：电平 + 脉冲计数 接口类型：干接点 DI 主动上传 DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测 |
| DO * 2 | 输出模式：电平+脉冲 输出类型：A 型继电器 |
| 向下串行接口 | RS485 透传 自带下行串口，支持串口与网络双向透明传输 |
| 全端口保护 | 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏 |
| 高等级防雷 | 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波） |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 防潮、防尘、防腐 | 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境 |
| 稳定可靠不死机 | 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行 |
| RTOS 实时操作系统 | 响应及时，处理高效，运行可靠 |
| DI 主动上传 | DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测 |
| 透传 | 自带下行串口，支持串口与网络双向透明传输 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| DI 输入 | DI 路数 | 8 |
| 连接端 | 凤凰端子 | |
| 接口类型 | 干接点 | |
| DI 输入模式 | 电平 + 脉冲计数 | |
| 数字滤波时间间隔 | 6个采样周期 | |
| 采集频率 | 1kHz | |
| DO 输出 | DO 路数 | 2 |
| 连接端 | 凤凰端子 | |
| DO 输出类型 | A 型继电器 | |
| DO 输出模式 | 电平+脉冲 | |
| 触点容量 | 30V/3A | |
| 网络 | 网口数量 | 1 |
| 速度 | 10/100M | |
| 传输距离 | 100 米 | |
| 通信协议 | 标准 Modbus TCP 协议 | |
| 协议模式 | 支持 TCP Server/Client 模式 | |
| 向下串行接口 | 串口类型 | RS485 |
| 端口数量 | 1 | |
| 连接端 | 凤凰端子 | |
| 级联/透传 | RS485 透传 | |
| 电源 | 电源连接端 | 凤凰端子 |
| 输入电压 | 9~27VDC | |
| 电流 | 200mA @ 12VDC | |
| 物理特征 | 尺寸 | 75*105*30mm |
| 安装方式 | 定位孔/导轨安装 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -60℃ ~ 125℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |

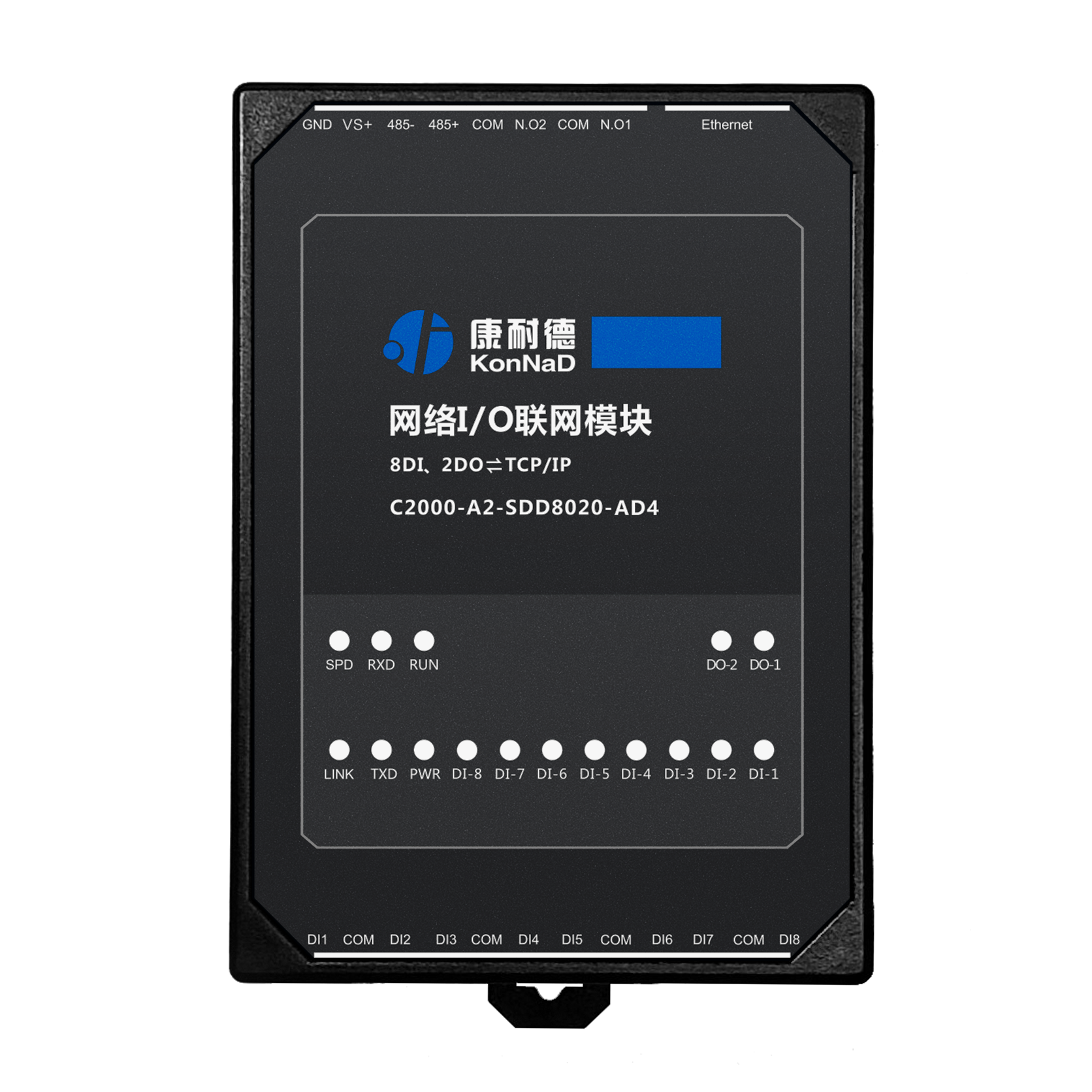

| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| DI 输入 | DIx | 开关量输入指示灯（干接点） | 常亮：闭合 |
| 熄灭：断开 | |||
| DO 输出 | DOx | 开关量输出指示灯 | 常亮：闭合 |
| 熄灭：断开 | |||
| 网络 | LINK | 网络连接状态指示灯 | 常亮：网口接入正常 |
| 闪烁：网口正在收发数据 | |||
| 熄灭：网口未插入网线 | |||
| SPD | 10/100M 指示灯 | 常亮：接入 100M 网络 | |
| 熄灭：未接入 100M 网络 | |||
| 向下串行接口 | RXD | RS485 数据接收指示灯 | 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反 |
| 闪烁：RS485 端口正在接收数据 | |||
| 熄灭：RS485 端口未接收数据 | |||
| TXD | RS485 数据发送指示灯 | 闪烁：RS485 端口正在发送数据 | |
| 熄灭：RS485 端口未发送数据 | |||
| 电源 | PWR | 电源指示灯 | 常亮：设备供电正常 |
| 熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC | |||
| 运行 | RUN | 设备运行指示灯 | 常亮：程序异常 |
| 闪烁：运行正常，间隔 1s 闪烁 | |||
| 熄灭：程序异常 |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| DI 输入 | DIx | 数字量信号输入端 | RVV 2*0.5 |
| COM | 干接点输入公共端 | RVV 2*0.5 | |
| DO 输出 | N.Ox | 数字量信号输出常开端 | RVV 2*1.0 |
| COMx | 数字量信号输出公共端 | RVV 2*1.0 | |
| N.Cx | 数字量信号输出常闭端 | RVV 2*1.0 | |
| 网络 | Ethernet | RJ45 网口 | CAT-5e |
| 向下串行接口 | 485+ 、485- | RS485 正极、RS485 负极（向下） | RVSP 2*1.0 |
| 电源输入 | VS+、GND | 电源输入正极、电源输入负极 | RVV 2*1.0 |
| 防雷等级保护 | 2kV/1kA |
| 过压过流保护 | 电源： 30V/500mA 网口： 500mA RS485： 30V/100mA DI： 30V/100mA DO： 30V/3A |
主设备（包含扣具）
凤凰端子（若干）
安装指引卡
