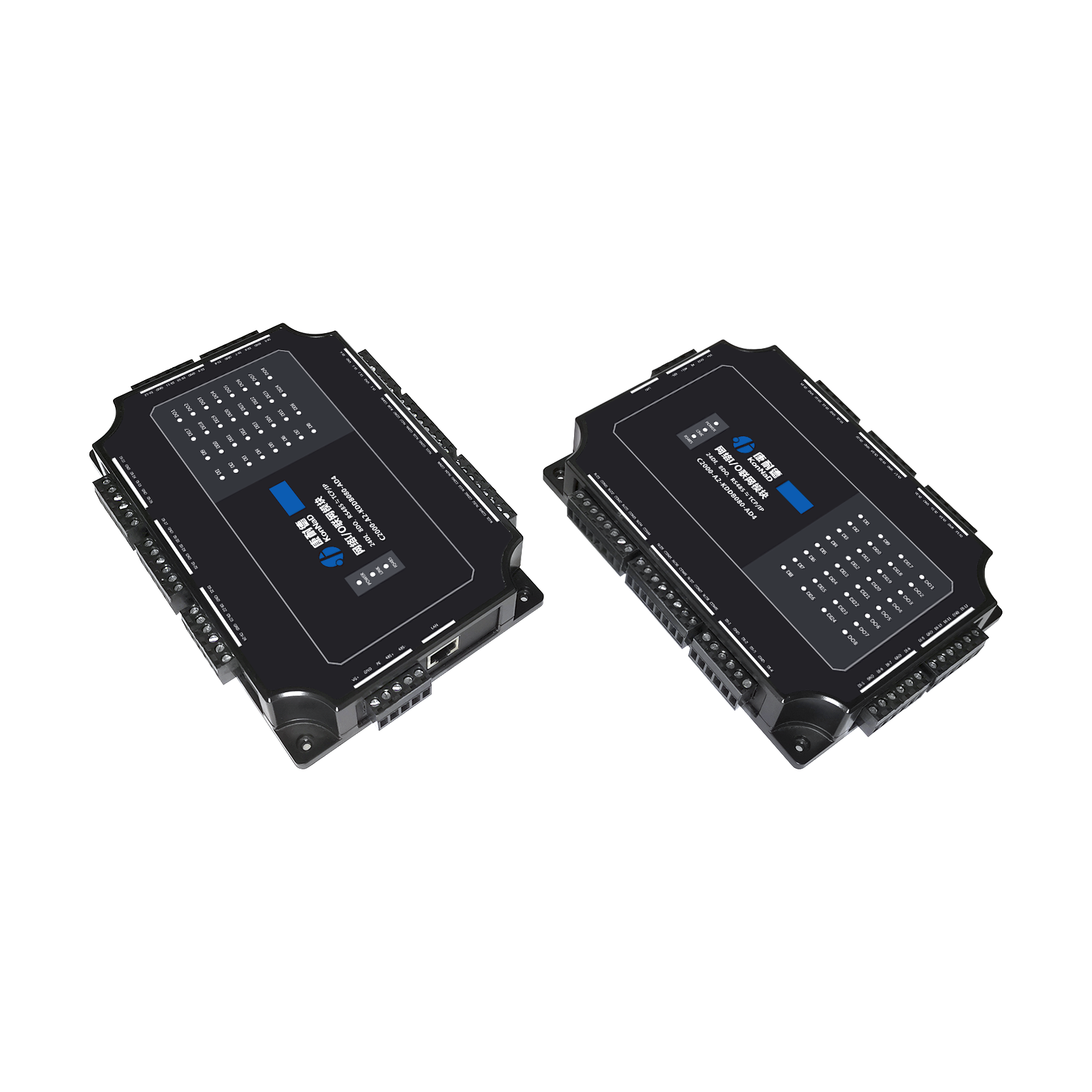

KDDB080-AD4

Ethernet ⇋ 24DI + 8DO

产品功能
以太网口

标准 Modbus TCP 协议

支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接

支持 TCP Server/Client 模式

Server 模式最大支持 10 台上位机同时连接
DI * 24

输入模式：电平 + 脉冲计数

接口类型：干接点

DI 主动上传

DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测
DO * 8

输出模式：电平+脉冲

输出类型：A 型继电器
向下串行接口

RS485 透传

自带下行串口，支持串口与网络双向透明传输
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
DI 主动上传 DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测
透传 自带下行串口，支持串口与网络双向透明传输
多路 DI/DO 支持 支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求
技术参数
类别 参数名称 规格
DI 输入 DI 路数 24
连接端 凤凰端子
接口类型 干接点
DI 输入模式 电平 + 脉冲计数
数字滤波时间间隔 6个采样周期
采集频率 1kHz
DO 输出 DO 路数 8
连接端 凤凰端子
DO 输出类型 A 型继电器
DO 输出模式 电平+脉冲
触点容量 30V/1.35A
网络 网口数量 1
速度 10/100M
传输距离 100 米
通信协议 标准 Modbus TCP 协议
协议模式 支持 TCP Server/Client 模式
向下串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
级联/透传 RS485 透传
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 440mA @ 12VDC
物理特征 尺寸 184*124*32.5mm
安装方式 定位孔安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
网络 LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
向下串行接口 RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
电源 POWER 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
端口说明
类别 端口 说明 建议线材
DI 输入 DIx 数字量信号输入端 RVV 2*0.5
GND 干接点输入公共端 RVV 2*0.5
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
COMx 数字量信号输出公共端 RVV 2*1.0
网络 LAN RJ45 网口 CAT-5e
向下串行接口 485+ 、485- RS485 正极、RS485 负极（向下） RVSP 2*1.0
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
保护数据
防雷等级保护

2kV/1kA
过压过流保护

电源： 30V/1350mA

网口： 500mA

RS485： 30V/100mA

DI： 30V/100mA

DO： 30V/1.35A

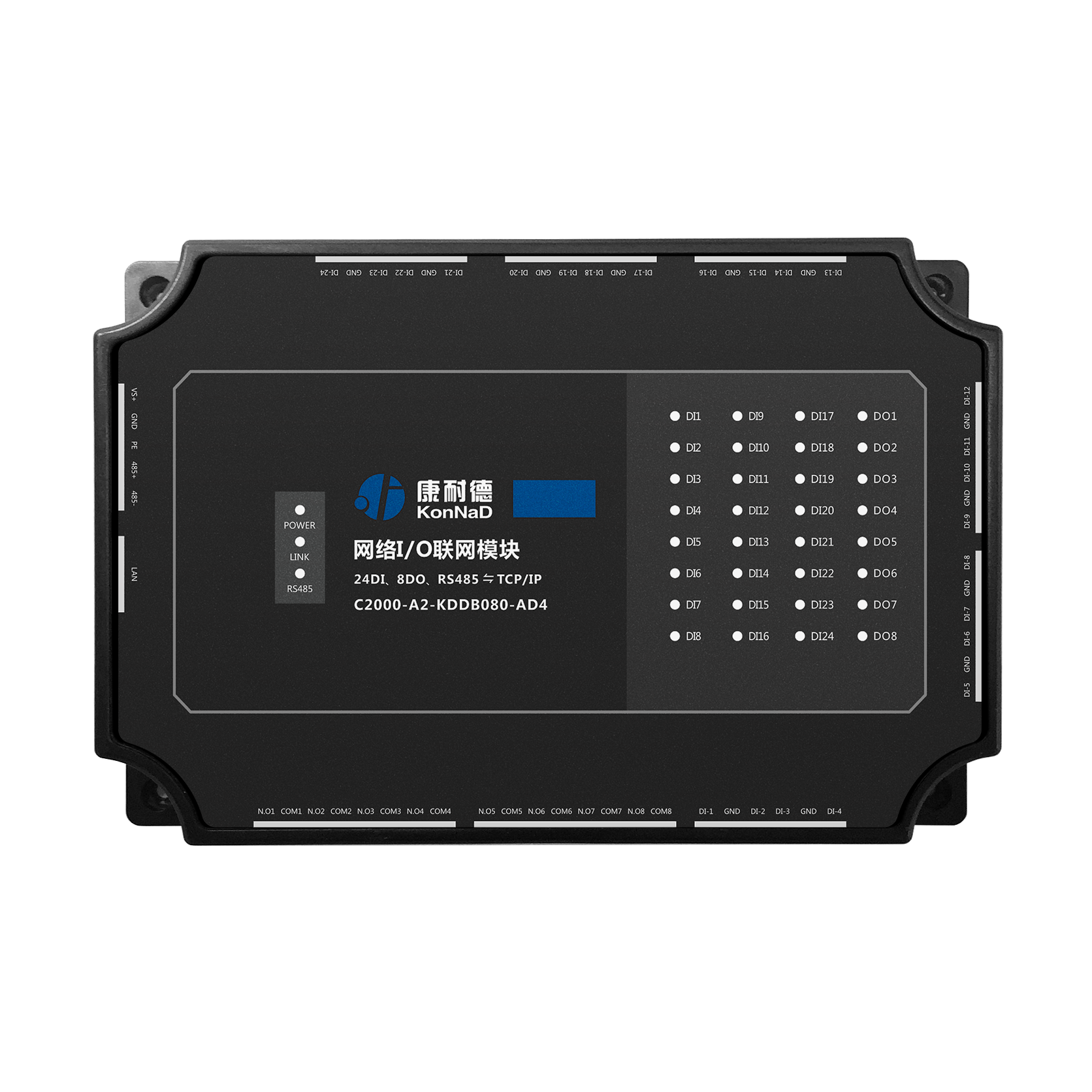

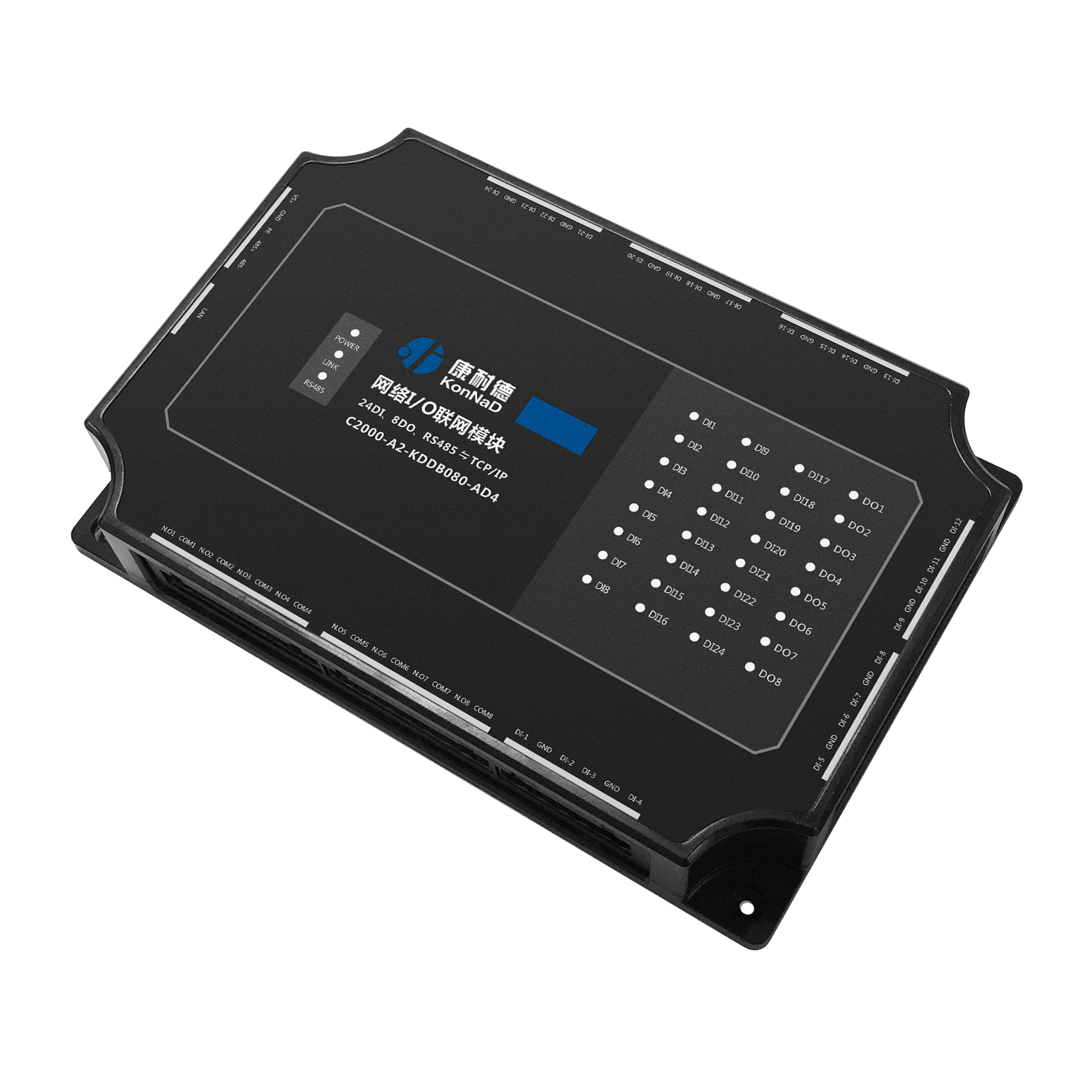

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备

    凤凰端子（若干）

    安装指引卡
