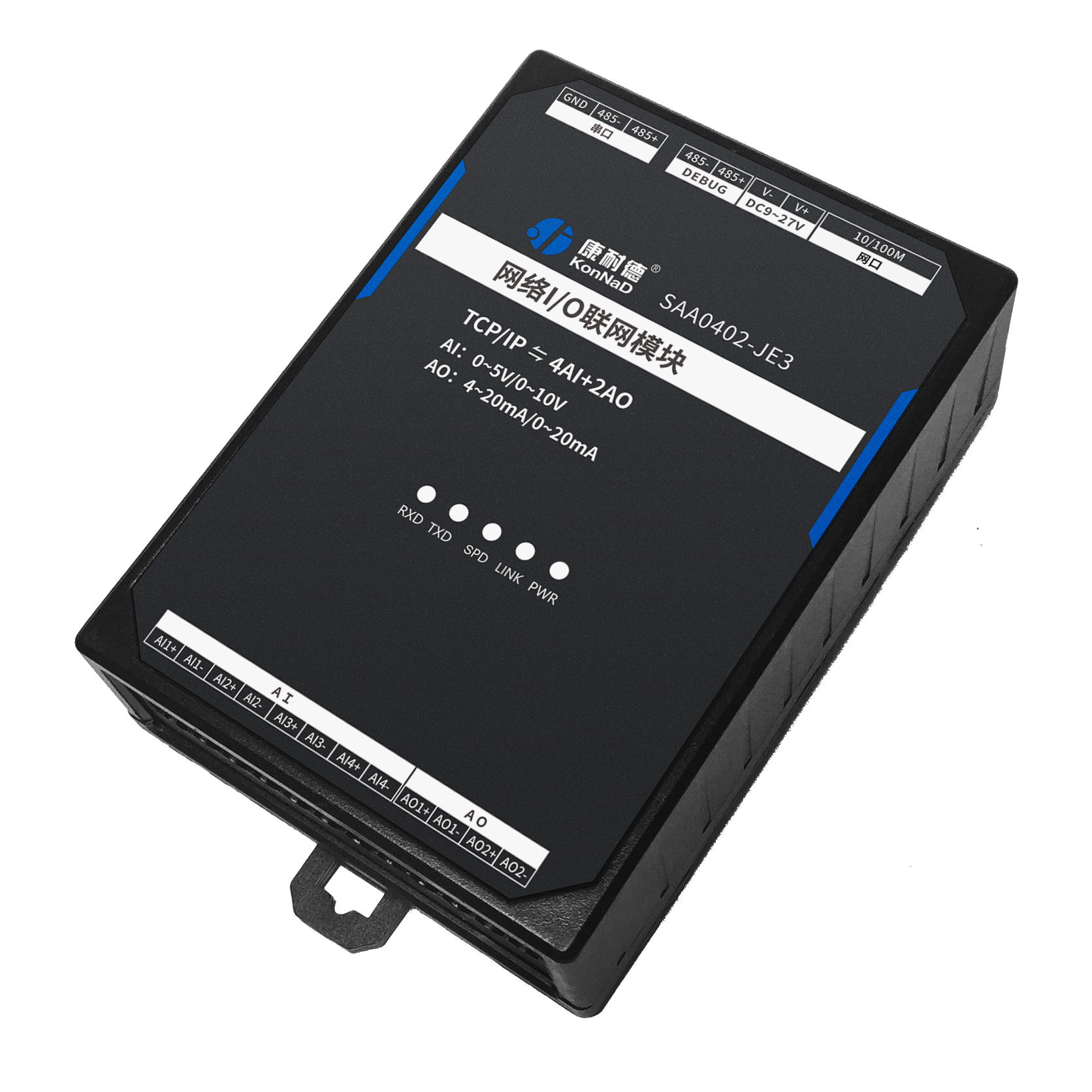

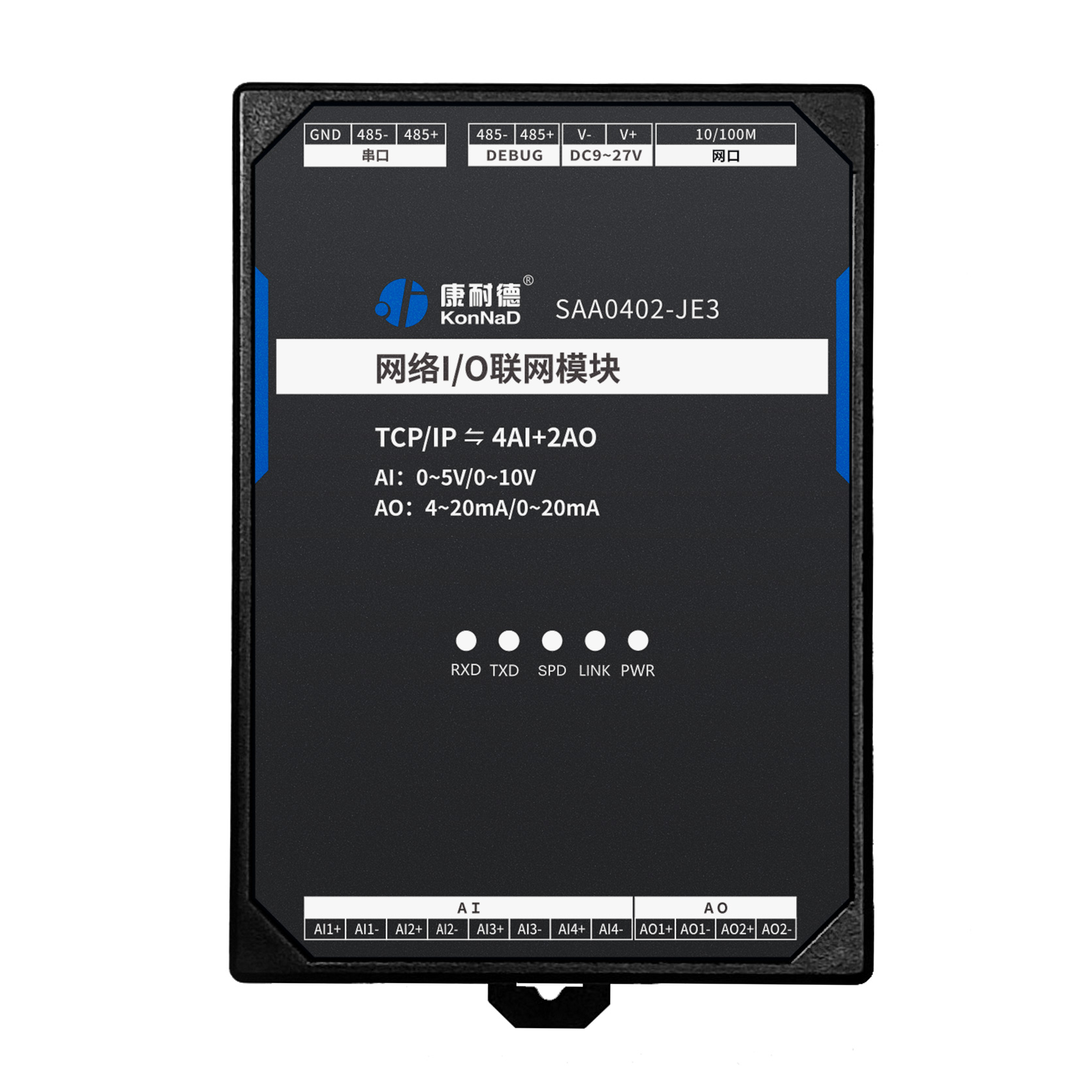

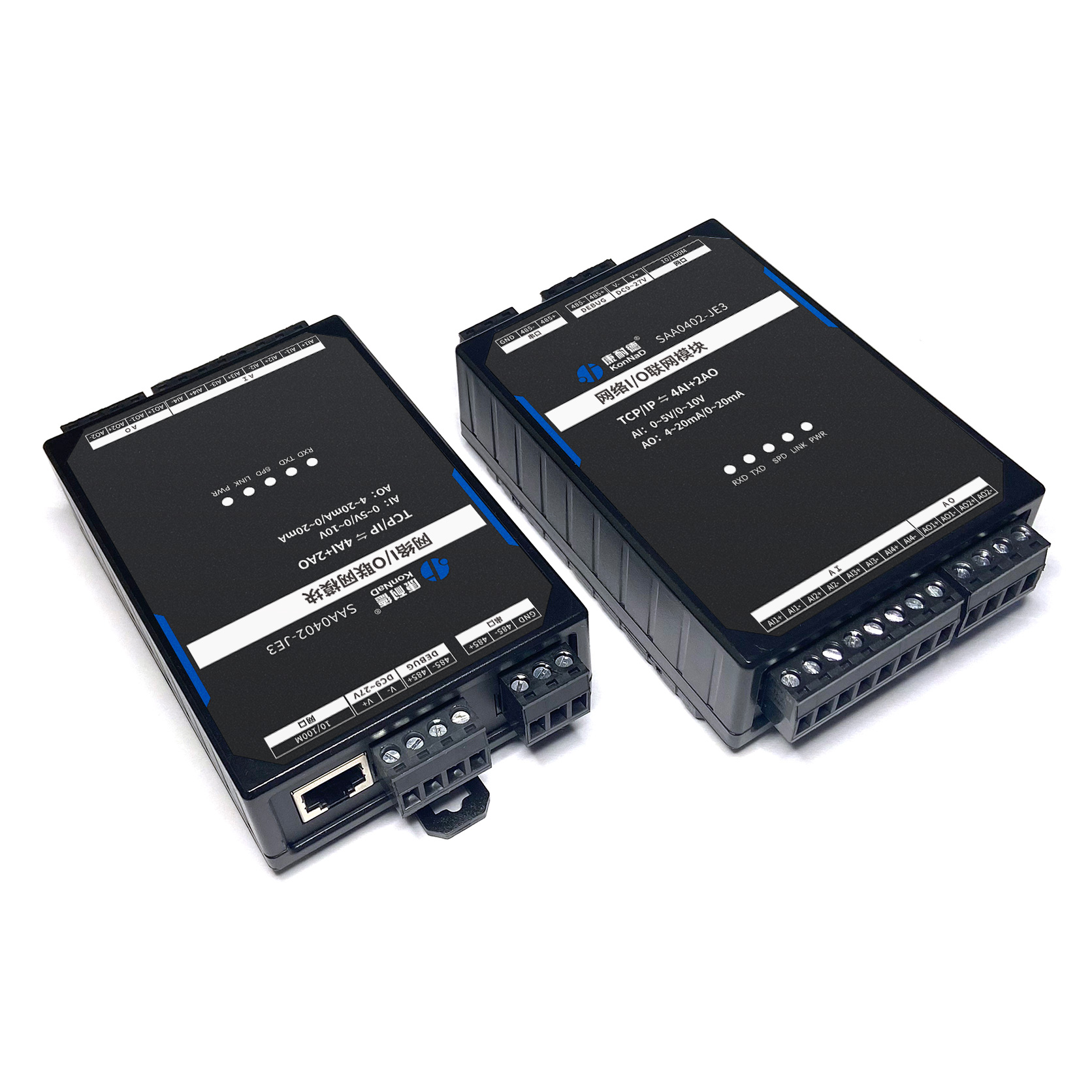

SAA0402-JE3

Ethernet ⇋ 4AI + 2AO，0-5/0-10V，0-20/4-20 mA

产品功能
以太网口

标准 Modbus TCP 协议

支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接

支持 TCP Server/Client 模式

Server模式最大支持10台上位机同时连接
AI*4

采集范围：0-5/0-10V

分辨率：16位

采集精度：1‰

采集特性：差分输入

采集频率：25Hz
AO*2

输出范围：0-20/4-20mA

分辨率：12位

输出精度：3‰

输出特性：差分输出
向下串行接口

RS485 级联

通过自带的 RS485 串口，级联同品牌 RS485 型 I/O 模块，实现各种数字量、模拟量的组合及扩展采集功能
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
RS485 级联 通过自带的 RS485 串口，级联同品牌 RS485 型 I/O 模块，
实现各种数字量、模拟量的组合及扩展采集功能
高精度采集 16 bit 分辨率，高达 1‰ 采集精度，无需校准
技术参数
类别 参数名称 规格
AI 输入 AI 路数 4
连接端 凤凰端子
采集范围 0-5/0-10V
采集精度 1‰
分辨率 16位
采集特性 差分输入
采集频率 25Hz
通道隔离度 350VDC
输入阻抗 10kΩ
AO输出 AO 路数 2
连接端 凤凰端子
输出范围 0-20/4-20mA
输出特性 差分输出
分辨率 12位
输出精度 3‰
通道隔离度 350VDC
网络 网口数量 1
速度 10/100M
传输距离 10/100M
通信协议 标准 Modbus TCP 协议
协议模式 支持 TCP Server/Client 模式
最大连接数（TCP） 10
向下串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
级联/透传 RS485 级联
通讯协议 Modbus RTU 协议
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 80mA @ 12VDC
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
网络 LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
SPD 10/100M 指示灯 常亮：接入 100M 网络
熄灭：未接入 100M 网络
向下串行接口 RXD RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
端口说明
类别 端口 说明 建议线材
AI 输入 AIx+、AIx- 模拟量信号输入正极、模拟量信号输入负极 RVV 2*0.5
AO输出 AOx+、AOx- 模拟量信号输出正极、模拟量信号输出负极 RVV 2*0.5
网络 Ethernet RJ45 网口 CAT-5e
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
向下串行接口 485+ 、485- RS485 正极、RS485 负极（向下） RVSP 2*1.0
调试口 485+、485- RS485 调试口正极、RS485 调试口负极 RVSP 2*0.5
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

网口： 500mA

RS485： 30V/100mA

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
