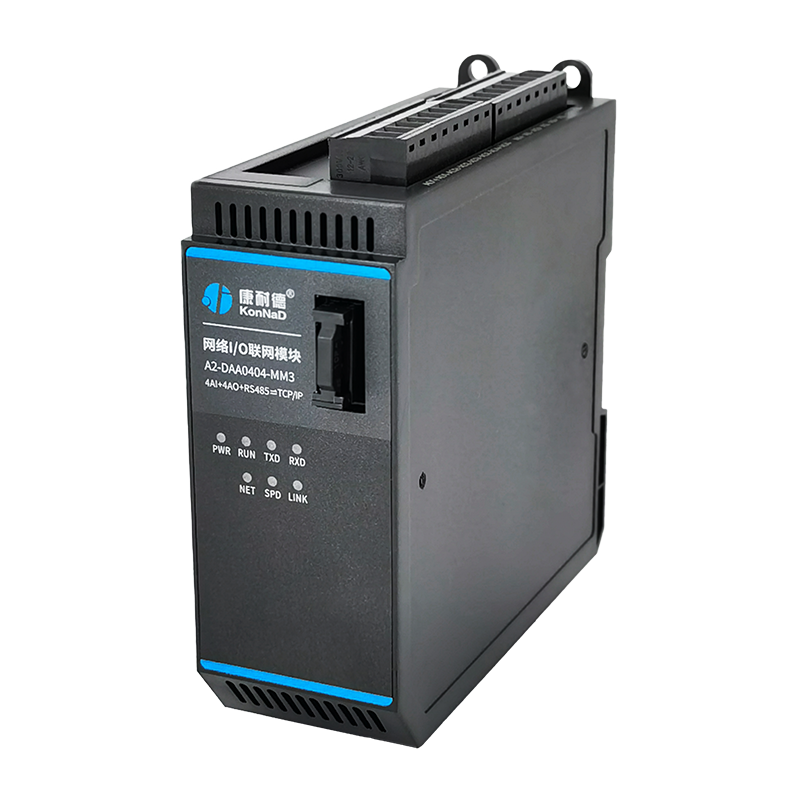

A2-DAA0404-MM3
| 以太网口 | 标准 Modbus TCP 协议 支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接支持 TCP Server/Client 模式 Server模式最大支持10台上位机同时连接 |
| AI*4 | 采集范围：0-20/4-20mA，0-5/0-10V 分辨率：16位 采集精度：1‰ 采集特性：差分输入 采集频率：20Hz |
| AO*4 | 输出范围：0-20/4-20mA，0-5/0-10V 分辨率：12位 输出精度：3‰ 输出特性：差分输出 |
| 向下串行接口 | RS485 级联 通过自带的 RS485 串口，级联同品牌 RS485 型 I/O 模块，实现各种数字量、模拟量的组合及扩展采集功能 |
| 全端口保护 | 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏 |
| 高等级防雷 | 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波） |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 防潮、防尘、防腐 | 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境 |
| 稳定可靠不死机 | 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行 |
| RTOS 实时操作系统 | 响应及时，处理高效，运行可靠 |
| 支持Modbus 协议 | 设备对上支持网口和 RS485 对接， 支持 Modbus TCP/RTU 协议通讯，可以同时通过网络和RS485串口采集设备的数据。 |
| 支持多连接 |
模块作为 TCP 服务器端时，最大支持 10 个 TCP 客户端同时连接并通信 |
| 具有Modbus 网关功能 |
设备具有级联扩展接口， 可级联同类型或第三方Modbus RTU 协议的串口设备。 可将 1 路支持 Modbus RTU 协议的 RS485 设备转以太网（Modbus TCP 协议）通讯。 |
| 支持AI工程量值 |
支持 AI 工程量高/低点设置，实现模拟量转换成实际传感器值 |
| AI 采集、AO 输出可配置 |
AI/AO 支持 0~5V/0~10V 电压或0~20mA/4~20mA 电流，可通过软件设置不同的类型 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| AI 输入 |
AI 路数 |
4路电压或电流型 |
| 连接端 |
凤凰端子 |
|
| 采集范围 |
0-20/4-20mA,0-5/0-10V |
|
| 采集精度 |
1‰ |
|
| 分辨率 |
16位 |
|
| 采集特性 |
差分输入 |
|
| 采集频率 |
≥20Hz |
|
| 通道隔离度 |
350VDC |
|
| 输⼊阻抗 |
电流：240Ω、电压：10KΩ |
|
| AO输出 |
AO 路数 |
4路电压或电流型 |
| 连接端 |
凤凰端子 |
|
| 输出范围 |
0-20/4-20mA，0-5/0-10V |
|
| 输出特性 |
差分输出 |
|
| 分辨率 |
12位 |
|
| 输出精度 |
3‰ |
|
| 通道隔离度 |
350VDC |
|
| ⽹络 |
网口数量 |
1 |
| 速度 |
10/100M |
|
| 传输距离 |
100M |
|
| 通信协议 |
标准 Modbus TCP 协议 |
|
| 协议模式 |
支持 TCP Server/Client 模式 |
|
| 最大连接数（TCP） |
10 |
|
| 向下串行接口
|
串口类型 |
RS485 |
| 端口数量 |
1 |
|
| 连接端 |
凤凰端子 |
|
| 级联/网关 |
对上支持本机采集AI/AO数据 |
|
| 通讯协议 |
Modbus RTU 协议 |
|
| 电源
|
电源连接端 |
凤凰端子 |
| 输⼊电压 |
9~27VDC |
|
| 电流 |
≤100mA@12VDC |
|
| 物理特征
|
尺寸 |
125.5*118.3*42.5mm（不含端子、天线） |
| 安装方式 |
定位孔/导轨安装 |
|
| 工作环境
|
工作温度 |
-40℃ ~ 85℃ |
| 存储温度 |
-60℃ ~ 125℃ |
|
| 相对湿度 |
5% ~ 95% RH 不凝露 |

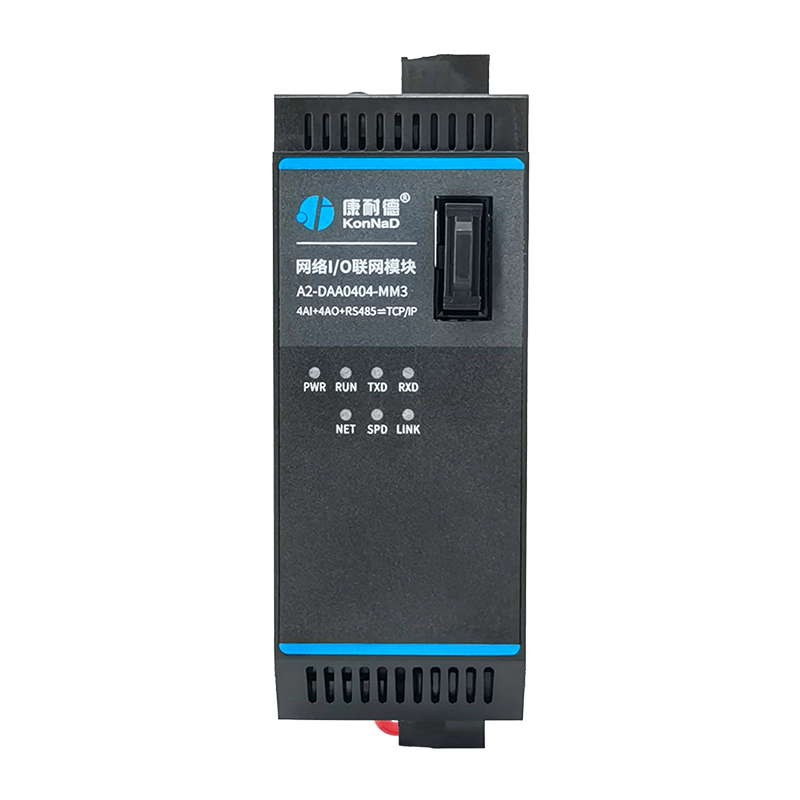

| 指示灯 | 说明 | 含义 |
|---|---|---|
| PWR |
电源指示灯 |
设备9-27VDC范围内供电,指示灯常亮； 设备未通电或供电异常，指示灯不亮 |
| RUN |
运行指示灯 |
设备上电正常运行后指示灯间隔1秒钟 闪烁 |
| SPD |
10/100M指示灯 |
常亮:接入100M网络； 熄灭:未接入100M网络或网口未插入网线 |
| LINK |
网络连接状态 指示灯 |
闪烁：网口正在收发数据； 熄灭：网口未插入网线 |
| NET |
TCP连接指示灯 |
与上位机建立TCP连接常亮， 未连接不亮 |
| RXD |
串口接收指示灯 |
串口接收数据时,RXD灯闪烁； 无数据时不亮。 |
| TXD |
串口发送指示灯 |
串口发送数据时,TXD灯闪烁； 无数据时不亮。 |

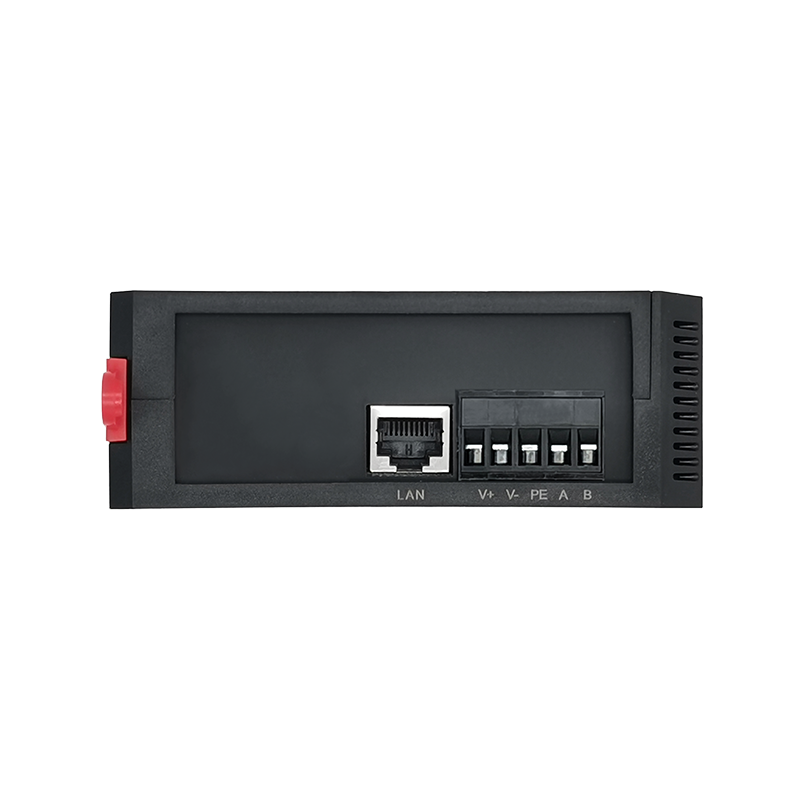

| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| LAN |
以太网口 |
对上通讯接口， RJ45形式,10/100M自适应 |
CAT-5e |
| V+,V-,PE |
电源输入 |
凤凰端子接口， V+：电源输入正极、 V-：电源输入负极、 PE：保护地 （9-27VDC范围内供电） |
RW3*1.0 |
| A,B |
RS485 通讯接口 |
可对上通讯或对下通讯， 凤凰端子接口， A为RS485正极、 B为RS485负极 |
RVSP 2*0.5 |
| AI1+~AI4+ |
AI接口
|
凤凰端子， 模拟量信号输入正 |
RW 2*1.0 |
| AI1~AI4- |
凤凰端子， 模拟量信号输入负 |
||
| AO1+ ~AO4+ |
AO接口
|
凤凰端子， 模拟量信号输出正 |
RW 2*1.0 |
| AO1- ~ AO4- |
凤凰端子， 模拟量信号输出负 |
| 防雷等级保护 | 600W |
| 过压过流保护 | 电源： 30V/500mA 网口： 30V/500mA RS485： 5V/50mA |
主设备（包含扣具）
