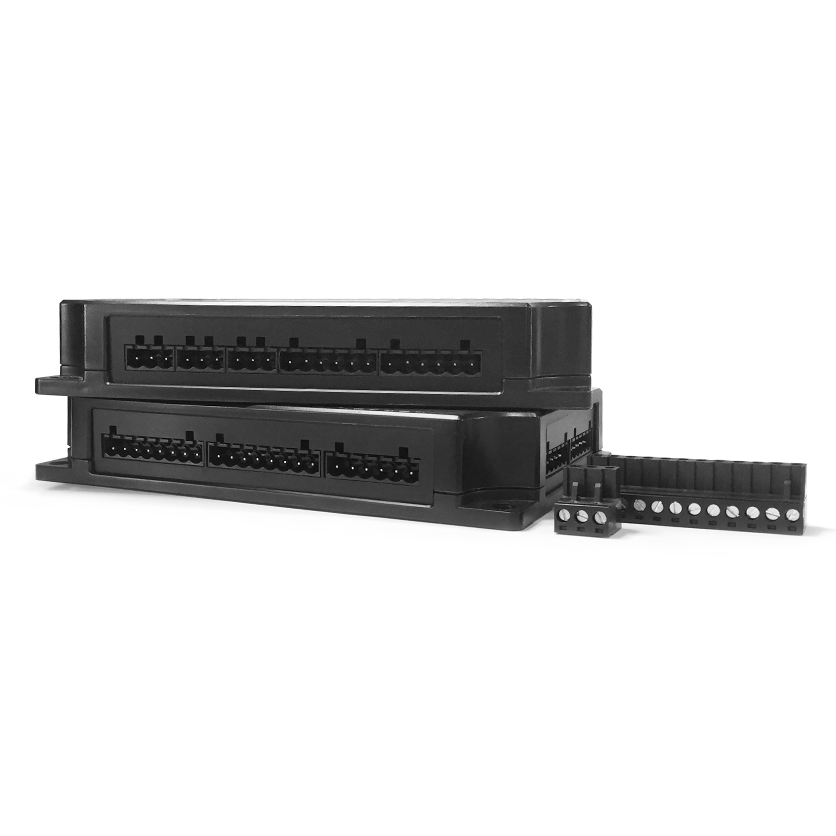

D2-TKTS02

6 * RS485 + 4 * DI + 4 * DO

产品功能
以太网口

标准 Modbus TCP 协议

支持标准 Modbus TCP 协议，自由组态，可与大多数的PLC、HMI、SCADA 等系统无缝对接
向下串行接口

RS485 * 6

提供 12VDC/500mA 供电功能

满足接入设备的 DC12V 供电需求，无需额外供电
DI * 4

接口类型：干接点

提供 12VDC/100mA 供电功能

满足接入设备的 DC12V 供电需求，无需额外供电
DO * 4

DO-1/2：C 型继电器；
DO-3/4：12V/800mA 输出

满足接入设备的 DC12V 供电需求，无需额外供电
外设接口

HDMI * 1

USB * 3

可接入设备：USB触摸屏、USB摄像头、USB盘
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
Linux 操作系统 可靠、安全、稳定
产品特点
多测点接入能力 多路DI、DO、串口、USB、HDMI等丰富接口支持，提供串口或以太网通讯方式，
实现各种智能设备一站式接入，测点接入量不低于1万个
完善的系统功能 一体化设计，集数据采集、存储、处理、联动、告警、本地展示、上传于一体，全面满足门禁、灯控管理、设备、环境监控等领域要求
稳定可靠、使用寿命长 ARM 架构+Linux系统，无病毒、稳定可靠不死机，工业级硬件设计，使用寿命高达10年
大容量储存 1G 运行内存设计，自带 4G 硬盘存储容量，支持最大 32G TF 卡扩展
简化布线 RS485/DI/DO 各端口均具备 DC12V 供电能力，可直接接入设备使用，无需额外供电，简化布线
技术参数
类别 参数名称 规格
网络 速度 100/1000M
通信协议 标准 Modbus TCP 协议
网络类型 以太网
DI 输入 DI 路数 4
连接端 凤凰端子
接口类型 干接点
供电能力 12VDC/100mA
DO 输出 DO 路数 4
连接端 凤凰端子
DO 类型 DO-1/2：C 型继电器；
DO-3/4：12V/800mA 输出
供电功能 有
向下串行接口 串口类型 RS485
端口数量 6
连接端 凤凰端子
供电能力 12VDC/500mA
外设接口 USB 接口类型 标准 USB
USB 端口数 3
USB 可接入设备 USB触摸屏、USB摄像头、USB盘
HDMI 端口数 1
硬件参数 处理器 32位 ARM Cortex-A9
操作系统 Linux
内存 1G
硬盘 4G eMMC
扩展存储 1个 TF 卡接口，最大支持 32G
电源 电源输入连接端 凤凰端子
输入电压 12VDC
电源输出连接端 凤凰端子
输出电压电流 12VDC/3A
物理特征 尺寸 184*124*32.5mm
安装方式 定位孔安装
工作环境 工作温度 -40℃ ~ 85℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯（12VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 12VDC
网络 SPEED 10/100/1000M 指示灯 常亮：接入 1000M 网络
闪烁：接入 100M 网络
熄灭：接入 10M 网络或未插入网线
LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
向下串行接口 COMx RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯

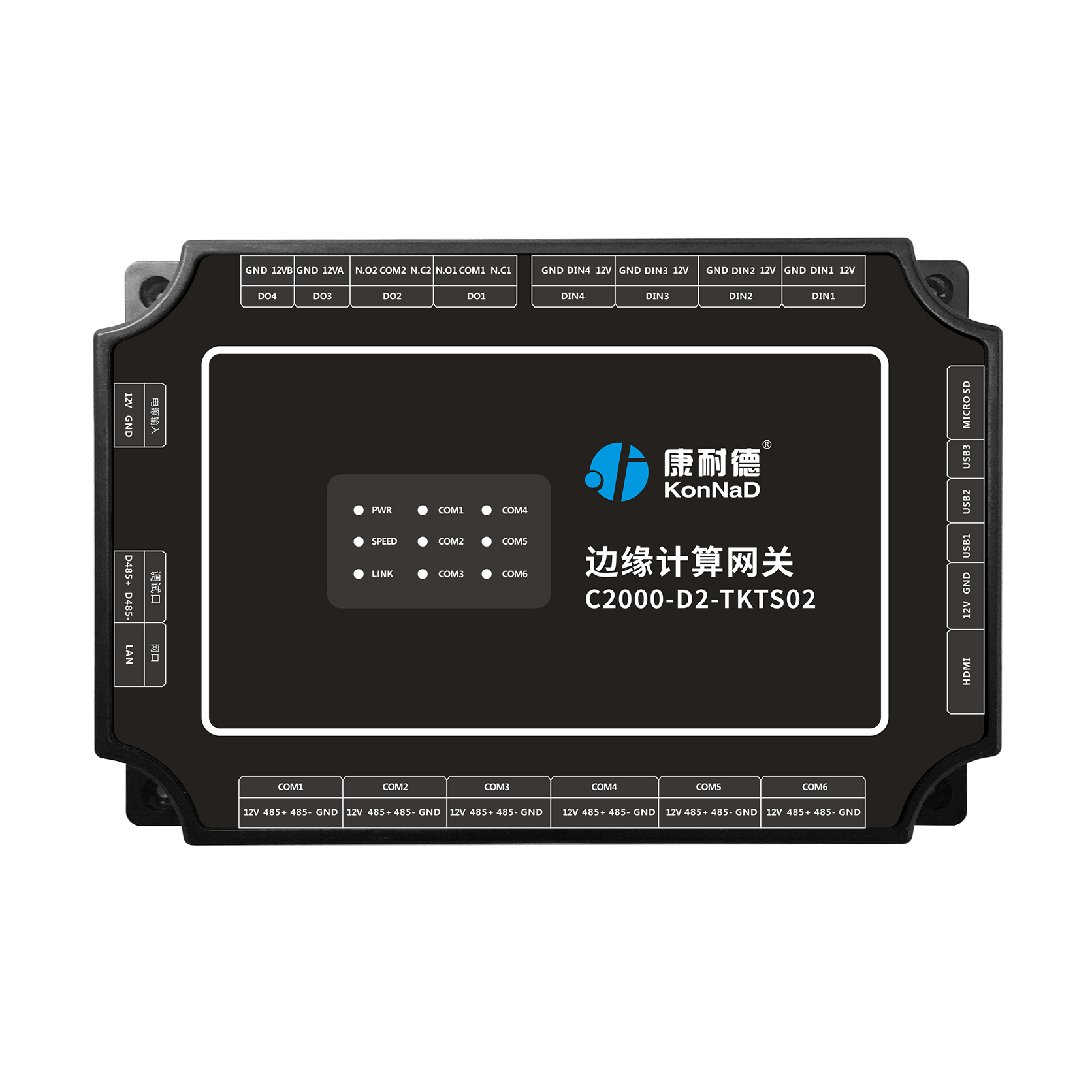

端口说明
类别 端口 说明 建议线材
网络 LAN RJ45 网口 CAT-5e
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
调试口 D485+、D485- RS485 调试口正极、RS485 调试口负极 RVSP 2*0.5
向下串行接口 12V、485+、485-、GND 12V 电源输出正极、RS485 正极、RS485 负极、12V 电源输出负极（向下） RVV 2*1.0/RVSP 2*0.5
HDMI 接口 HDMI HDMI 接口 -
电源输出 12V、GND 12V 电源输出正极、12V 电源输出负极 RVV 2*1.0
SD 卡接口 SD SD 卡接口 -
外设接口 USBx USB 接口 -
DO 输出 DOx 数字信号输出端，DO-1/2 控制是否输出 DC 12V，DO-3/4 控制通断 CAT-5e
DI 输入 DINx 数字量信号输入端，具备 DC 12V 供电能力 RVV 2*1.0
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

网口： 200mA

RS485： 30V/200mA

RS485 集成供电： 30V/1.35A

USB： 500mA

DI： 30V/50mA

DI 集成供电： 30V/500mA

DO 控制通断： 30V/3A

DO 控制输出12V： 30V/1.35A

12V 供电接口： 30V/500mA

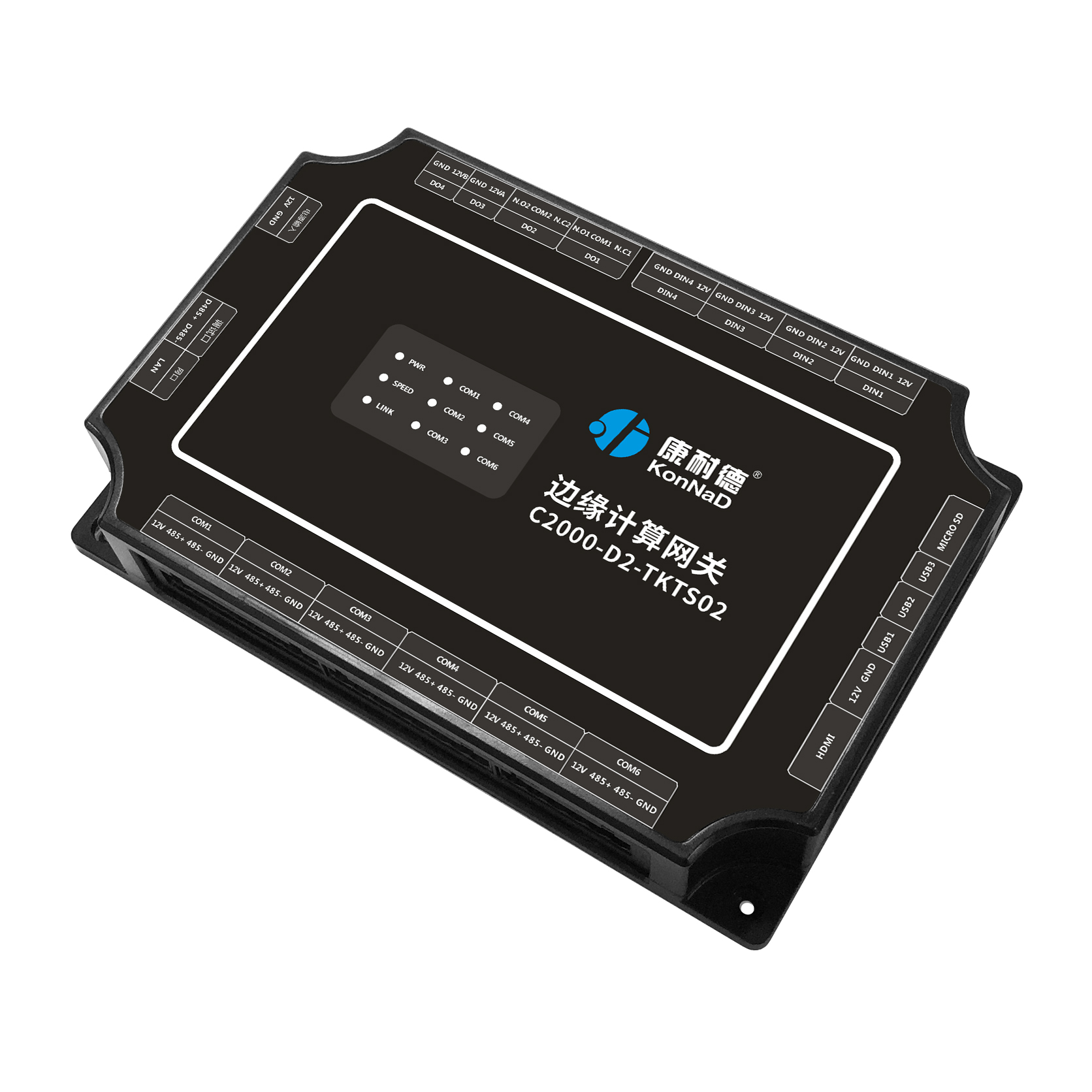

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备

    凤凰端子（若干）

    安装指引卡
