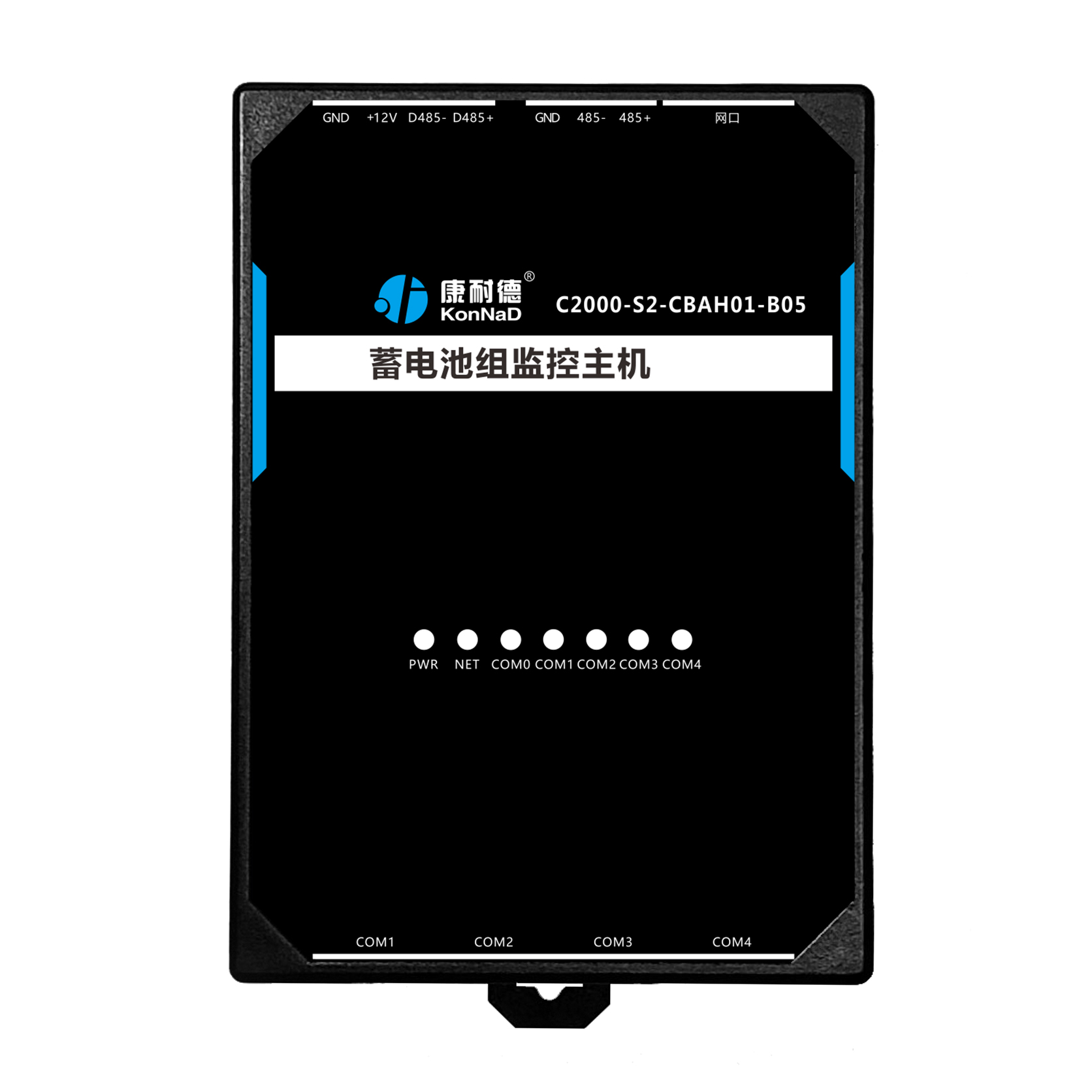

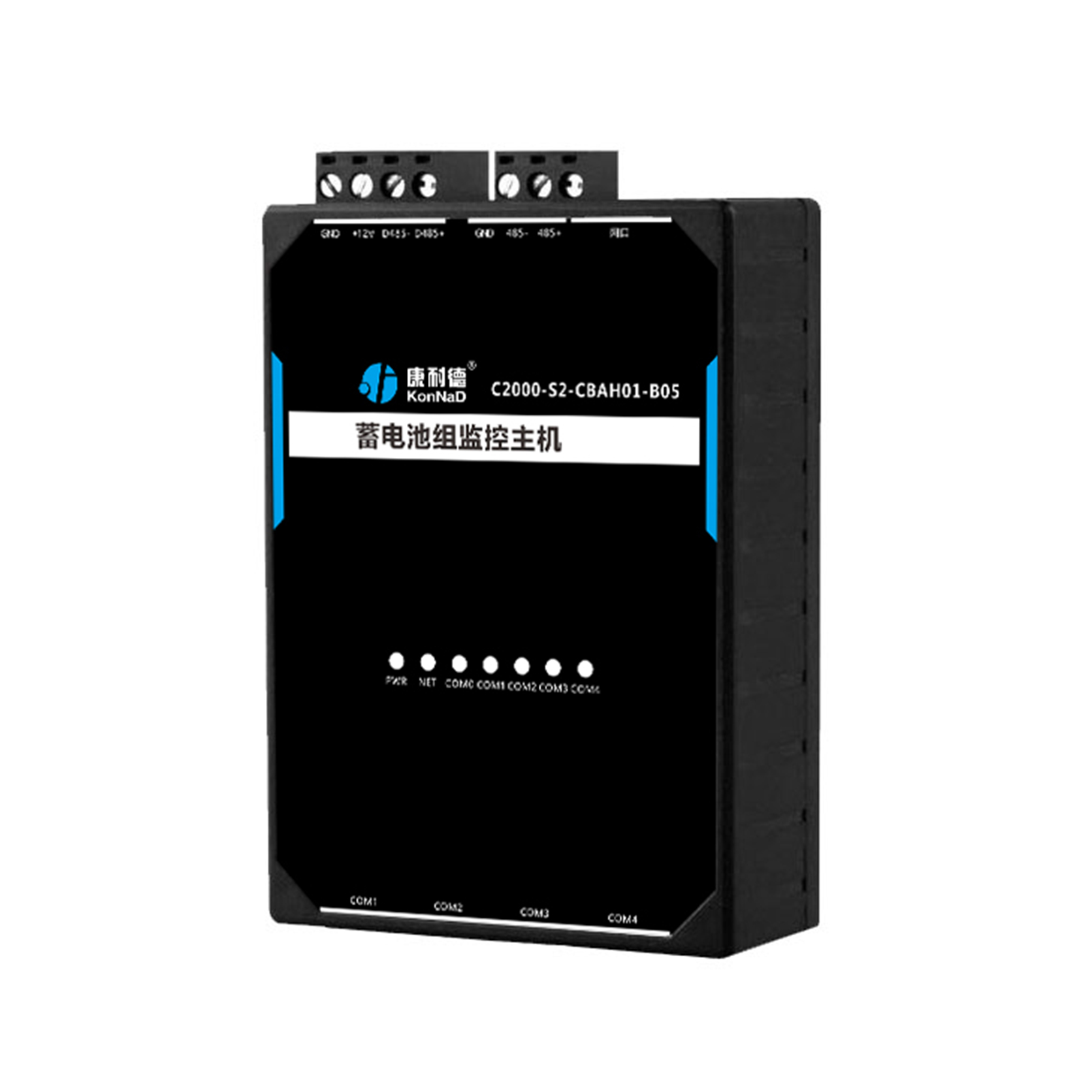

CBAH01-B05

蓄电池监控主机，支持 80 节蓄电池

产品功能
以太网

Modbus TCP

支持 TCP Server/Client 模式
向上串行接口

RS485 * 1

Modbus RTU 协议

支持标准 Modbus RTU 协议，自由组态，可与大多数的
PLC、HMI、SCADA 等系统无缝对接
向下串行接口

RS485

4
电源接口

双电源供电

支持 240VDC 或 220VDC 供电
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
产品特点
灵活配置，组网便捷，精度保证 每台主机最多可监控 128 节蓄电池，可以灵活分为1-4 组的分组监控模式大容量配置灵活，提供RS485 与以太网两种对上通讯方式可选，支持Modbus RTU 与 Modbus TCP 协议传输，高精度支持
高可靠性模块化设计 单体模块之间相互独立，485 环形接法，保证任意模块中断不影响其他模块通讯
完善的告警功能，全面的异常检测 可对单体电池、电池组的电压过压、欠压、内阻超限、容量过小、温度超限、
过充过放等多种电池故障或隐患报警
技术参数
类别 参数名称 规格
向上串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
通讯协议 Modbus RTU 协议
传输距离 300~115200bps
向下串行接口 串口类型 RS485
端口数量 4
连接端 RJ45
波特率 300~115200bps
传输距离 300~115200bps
网络 网口数量 1
速度 10/100M
传输距离 100 米
通信协议 Modbus TCP
协议模式 支持 TCP Server/Client 模式
电源 电源连接端 凤凰端子
输入电压 9~16VDC
电流 A1
功耗 A2
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
电源 PWR 电源指示灯（9~16VDC） 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~16VDC
网络 LINK 网络连接状态指示灯 常亮：网口接入正常
闪烁：网口正在收发数据
熄灭：网口未插入网线
向上串行接口 RXD 上行 RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
向下串行接口 RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
RS485 RS485 数据接收/发送指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
端口说明
类别 端口 说明 建议线材
网络 Ethernet RJ45 网口 CAT-5e
向上串行接口 +、-、GND RS485 正极、RS485 负极、RS485 接地端（向上） RVSP 2*0.5
调试口 + 调试口 - RS485 调试口正极、RS485 调试口负极 RVSP 2*0.5
向下串行接口 RS485x RS485 通讯端口（向下） CAT-5e
电源输出 12V、GND 12V 电源输出正极、12V 电源输出负极 RVV 2*1.0
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

网口： 500mA

RS485： 30V/200mA

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
