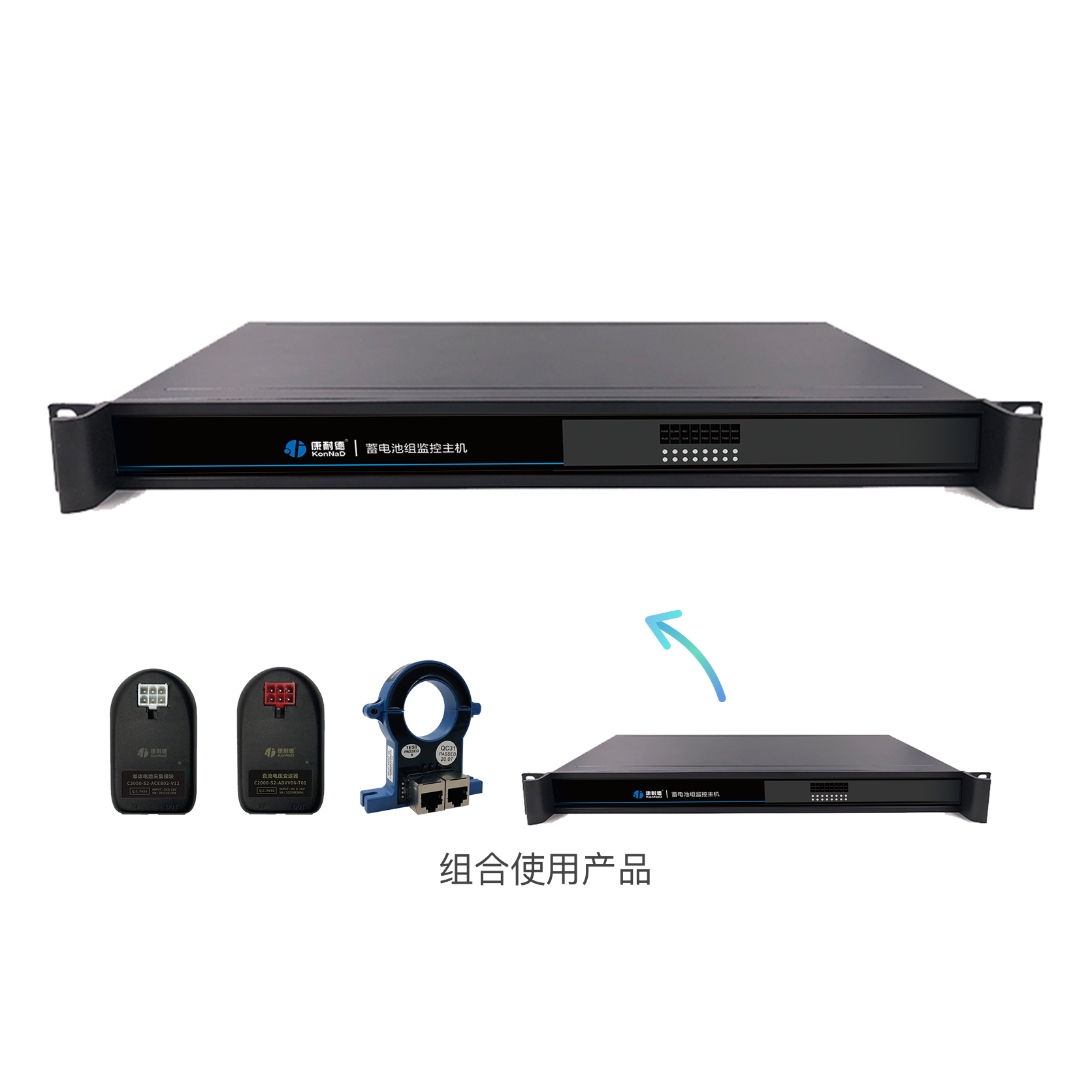

CBAH01-B02

产品功能

以太网	Modbus TCP + Modbus RTU 协议支持 TCP Server/Client 模式
向上串行接口	RS485 * 1 Modbus RTU 协议支持标准 Modbus RTU 协议，自由组态，可与大多数的 PLC、HMI、SCADA 等系统无缝对接
向下串行接口	RS485 4（上下2排8个RJ45口，环路）
电源接口	双电源供电支持 240VDC 或 220VDC 供电

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷	产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度

产品特点

灵活配置，组网便捷，精度保证	每台主机最多可监控 128 节蓄电池，可以灵活分为1-4 组的分组监控模式大容量配置灵活，提供RS485 与以太网两种对上通讯方式可选，支持Modbus RTU 与 Modbus TCP 协议传输，高精度支持
高可靠性模块化设计	单体模块之间相互独立，485 环形接法，保证任意模块中断不影响其他模块通讯
完善的告警功能，全面的异常检测	可对单体电池、电池组的电压过压、欠压、内阻超限、容量过小、温度超限、过充过放等多种电池故障或隐患报警

技术参数

指示灯

类别	指示灯	说明	含义
网络	LINK	网络连接状态指示灯	常亮：网口接入正常
			闪烁：网口正在收发数据
			熄灭：网口未插入网线
	SPD	10/100M 指示灯	常亮：接入 100M 网络
	SPD	10/100M 指示灯	熄灭：未接入 100M 网络
向上串行接口	RXD	上行 RS485 数据接收指示灯	常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
			闪烁：RS485 端口正在接收数据
			熄灭：RS485 端口未接收数据
	TXD	上行 RS485 数据发送指示灯	闪烁：RS485 端口正在发送数据
	TXD	上行 RS485 数据发送指示灯	熄灭：RS485 端口未发送数据
告警	ALM	告警输出指示灯	常亮：告警状态未解除
告警	ALM	告警输出指示灯	熄灭：无告警
预留	/	预留指示灯
电源	PWR	电源指示灯（220VAC/240VDC）	常亮：设备供电正常
电源	PWR	电源指示灯（220VAC/240VDC）	熄灭：设备未通电或供电异常，请检查电压是否为 220VAC/240VDC
运行	RUN	设备运行指示灯	常亮：程序异常
			闪烁：运行正常，间隔 1s 闪烁
			熄灭：程序异常
向下串行接口	RXD	RS485 数据接收指示灯	常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
			闪烁：RS485 端口正在接收数据
			熄灭：RS485 端口未接收数据
	TXD	RS485 数据发送指示灯	闪烁：RS485 端口正在发送数据
	TXD	RS485 数据发送指示灯	熄灭：RS485 端口未发送数据

端口说明

保护数据

防雷等级保护

600W

过压过流保护

电源： 30V/500mA

网口： 500mA

RS485： 30V/200mA

RS485 集成供电： 30V/1.35A

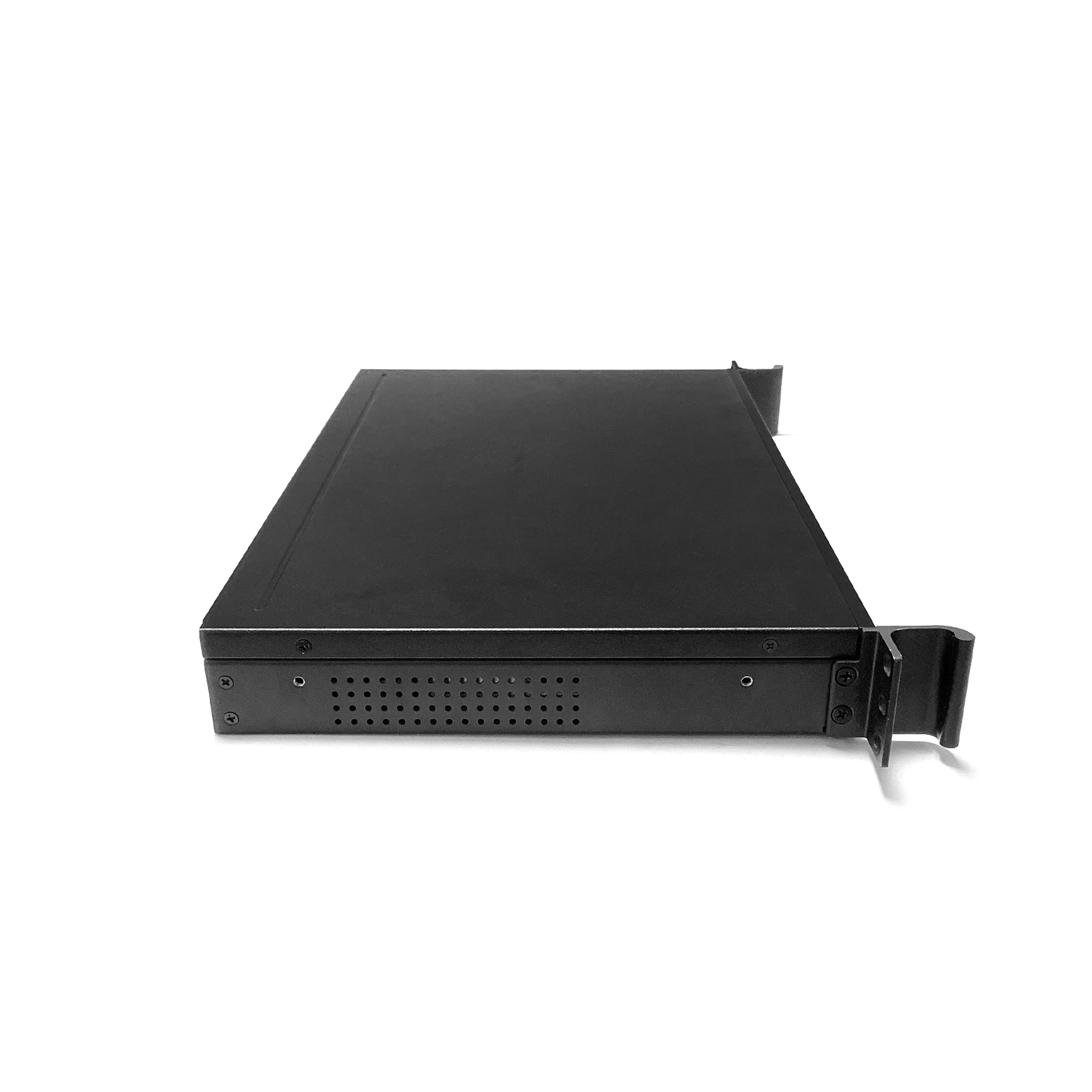

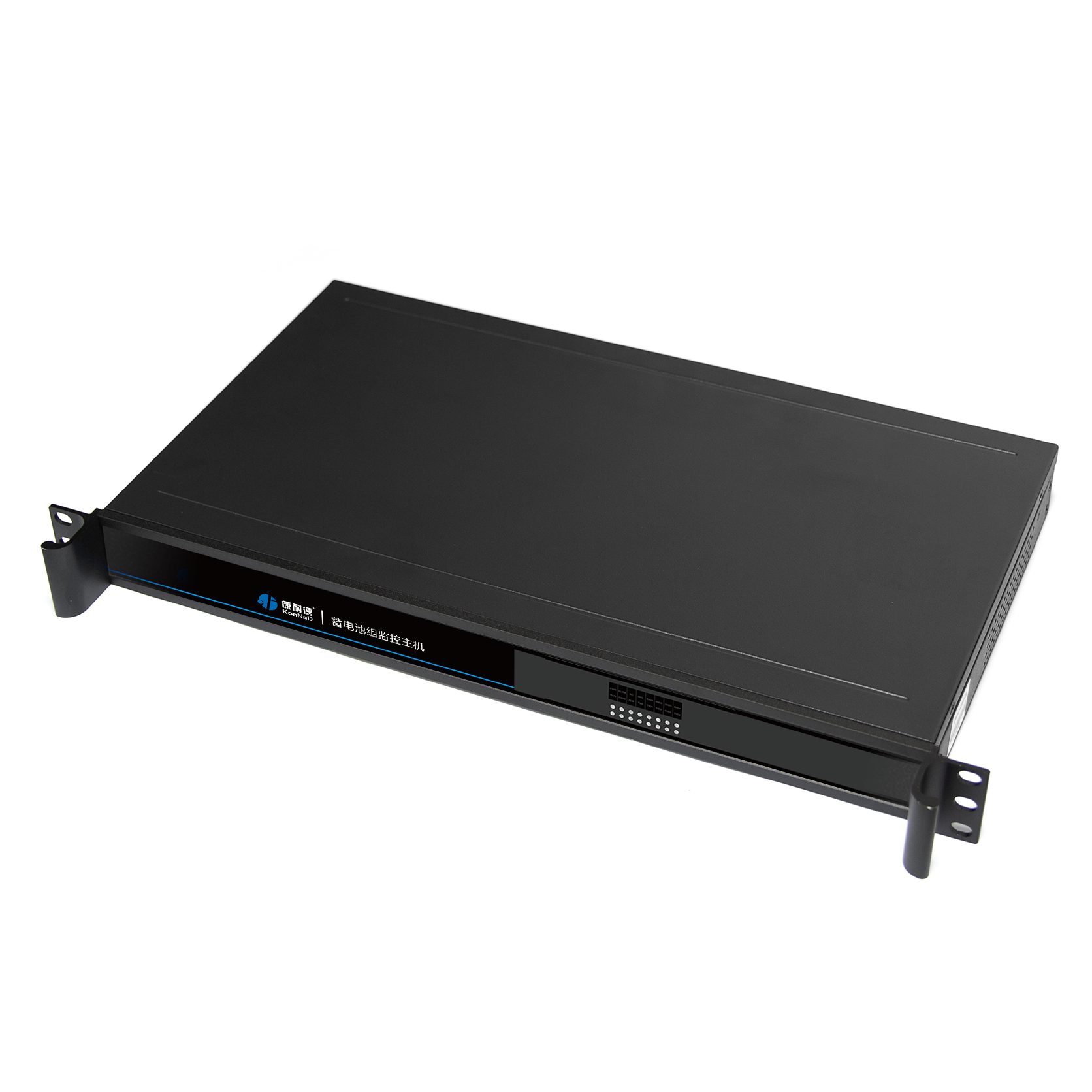

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式

包装内容

资料下载
