SDX6000-CX1

RS485 ← 6AC，90-275V 市电采集

产品功能
市电采集

AC * 6

逻辑判断：逻辑 0：≤ 75VAC；逻辑 1：90~275VAC

采集频率：1kHz

通道隔离度：1500Vrms
市电状态输出

RS485 * 1
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
产品特点
市电通断状态毫秒级响应直采 支持 6 路交流市电直接接入采集，无需加装弱电转换模块，高速响应，
支持市电状态变化毫秒级采集
90-275V 宽压采集 90-275V 宽压采集，满足各种特殊场合电压采集需求，轻松应对电压波动，有效避免误判、漏判情况发生，确保状态采集准确
高安全的通道隔离 高达 1500Vrms 的 I/O 全隔离系统设计，确保设备在强电工作环境下
长时间运行的安全与稳定
技术参数
类别 参数名称 规格
市电输入 AC 路数 6
连接端 凤凰端子
接口类型 湿接点
通道隔离度 1500Vrms
采集频率 1kHz
逻辑判断 逻辑 0：≤ 75VAC；逻辑 1：90~275VAC
向上串行接口 串口类型 RS485
端口数量 1
连接端 凤凰端子
串口协议 Modbus RTU协议
电源 电源连接端 凤凰端子
输入电压 9~27VDC
电流 30mA @ 12VDC
功率 ≤ 0.3W
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
市电输入 Lx 市电输入信号指示灯 常亮：输入电压大于临界电压（90VAC）
熄灭：输入电压小于临界电压（90VAC）
向上串行接口 RXD 上行 RS485 数据接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收数据
熄灭：RS485 端口未接收数据
TXD 上行 RS485 数据发送指示灯 闪烁：RS485 端口正在发送数据
熄灭：RS485 端口未发送数据
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
端口说明
类别 端口 说明 建议线材
市电输入 Lx、Nx 市电火线、市电零线 -
向上串行接口 485+、485- RS485 正极、RS485 负极（向上） RVSP 2*0.5
电源输入 VS+、GND 电源输入正极、电源输入负极 RVV 2*1.0
PE 用于设备可靠接地，防雷 RVV 2*0.5
保护数据
防雷等级保护

2kV/1kA
过压过流保护

电源： 30V/200mA

RS485： 30V/100mA

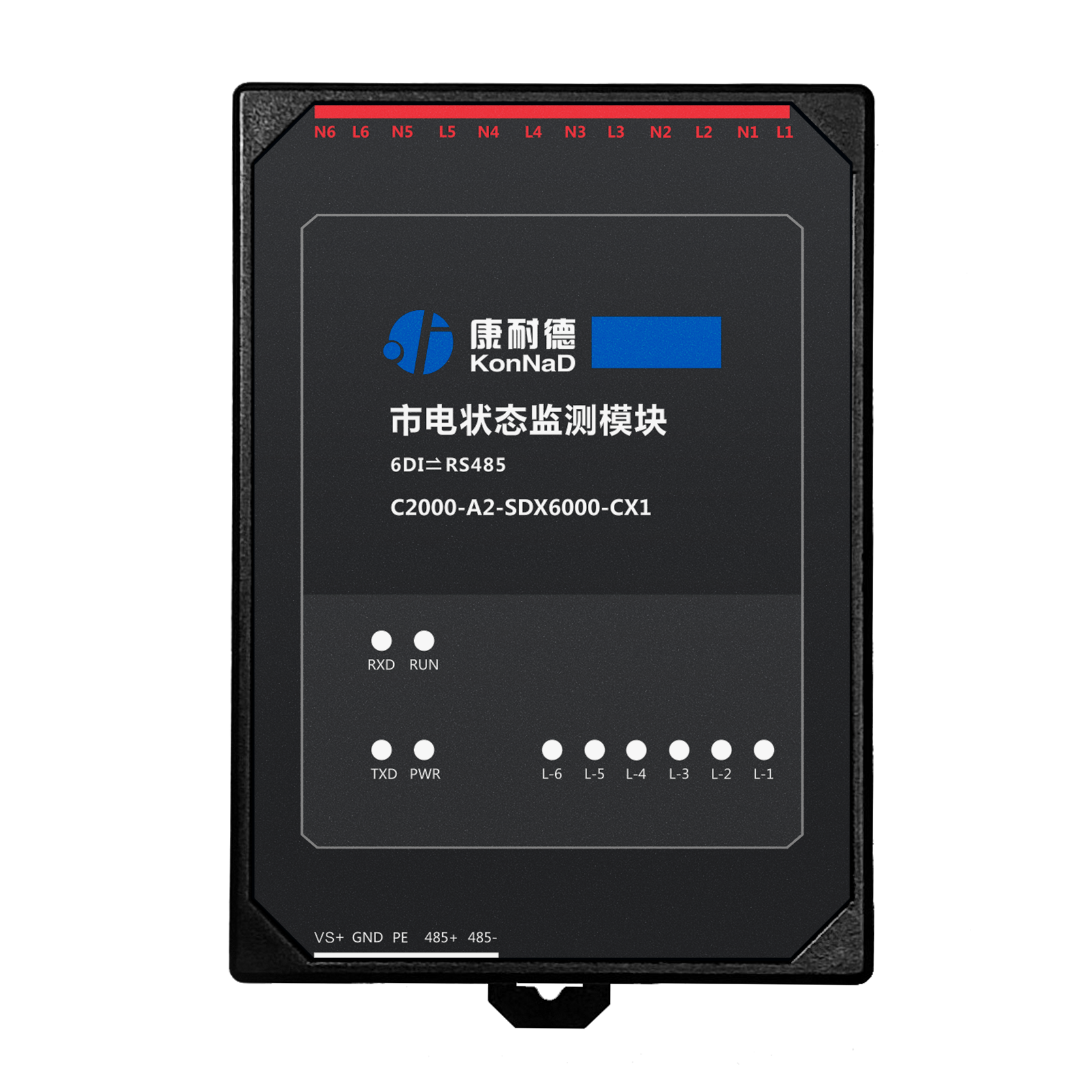

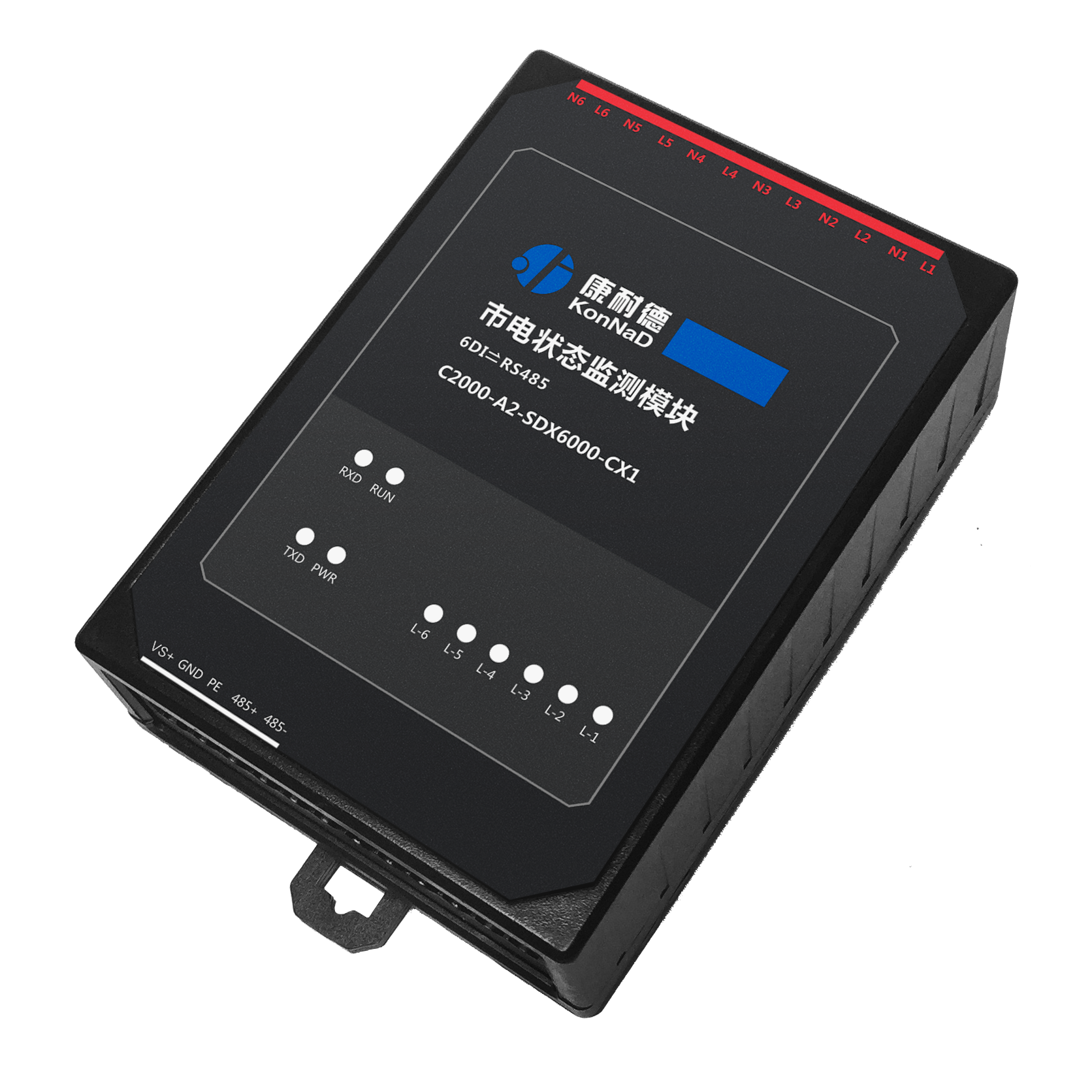

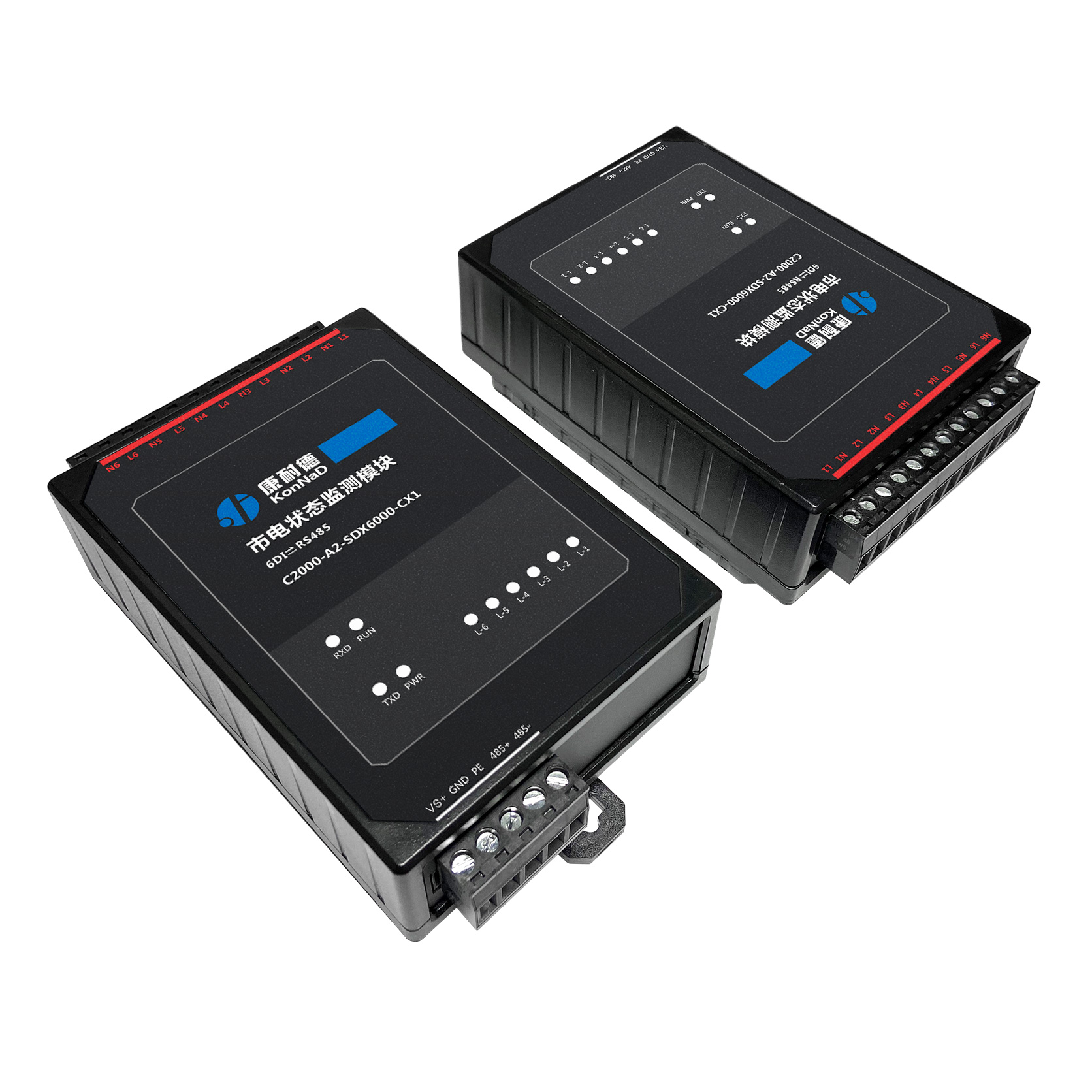

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
