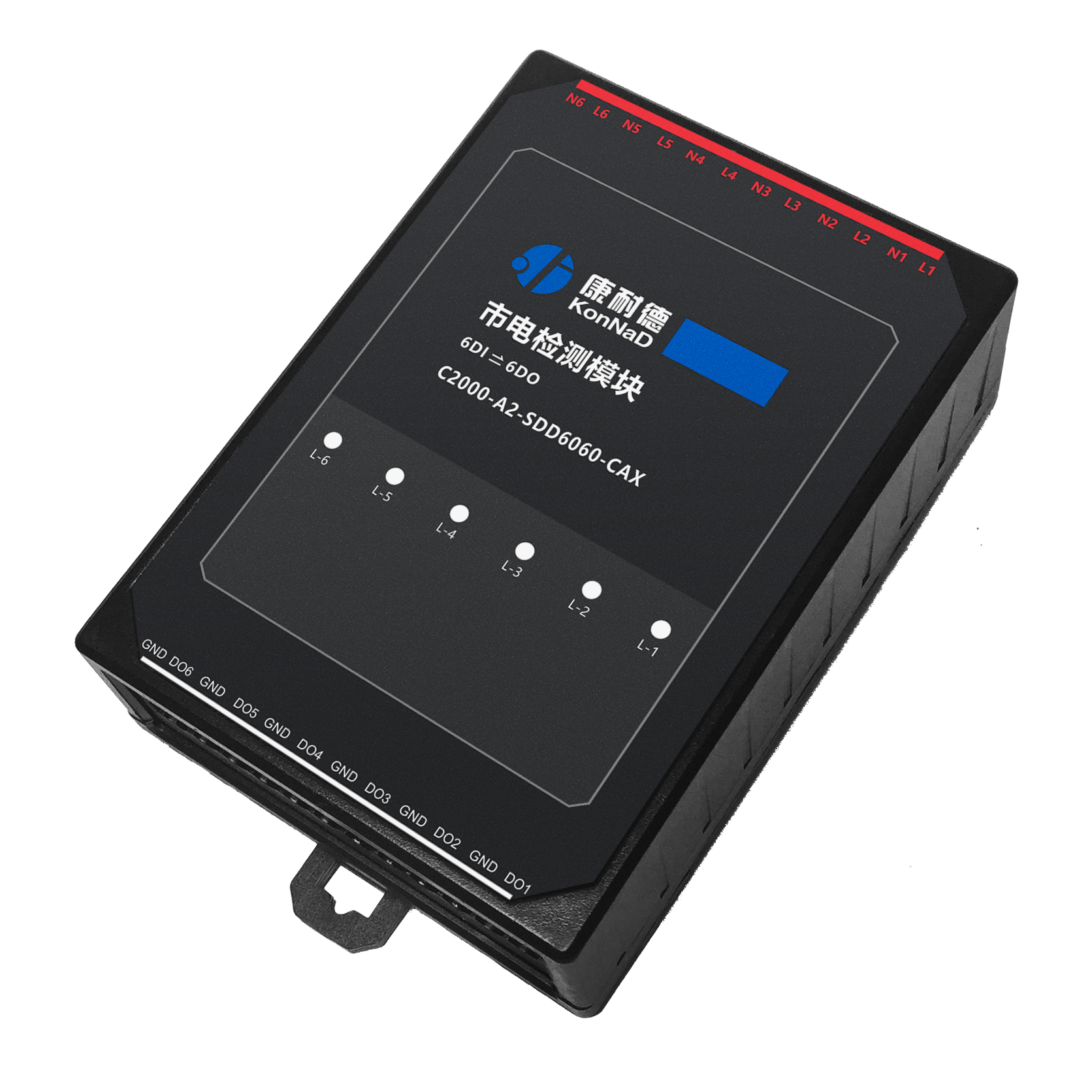

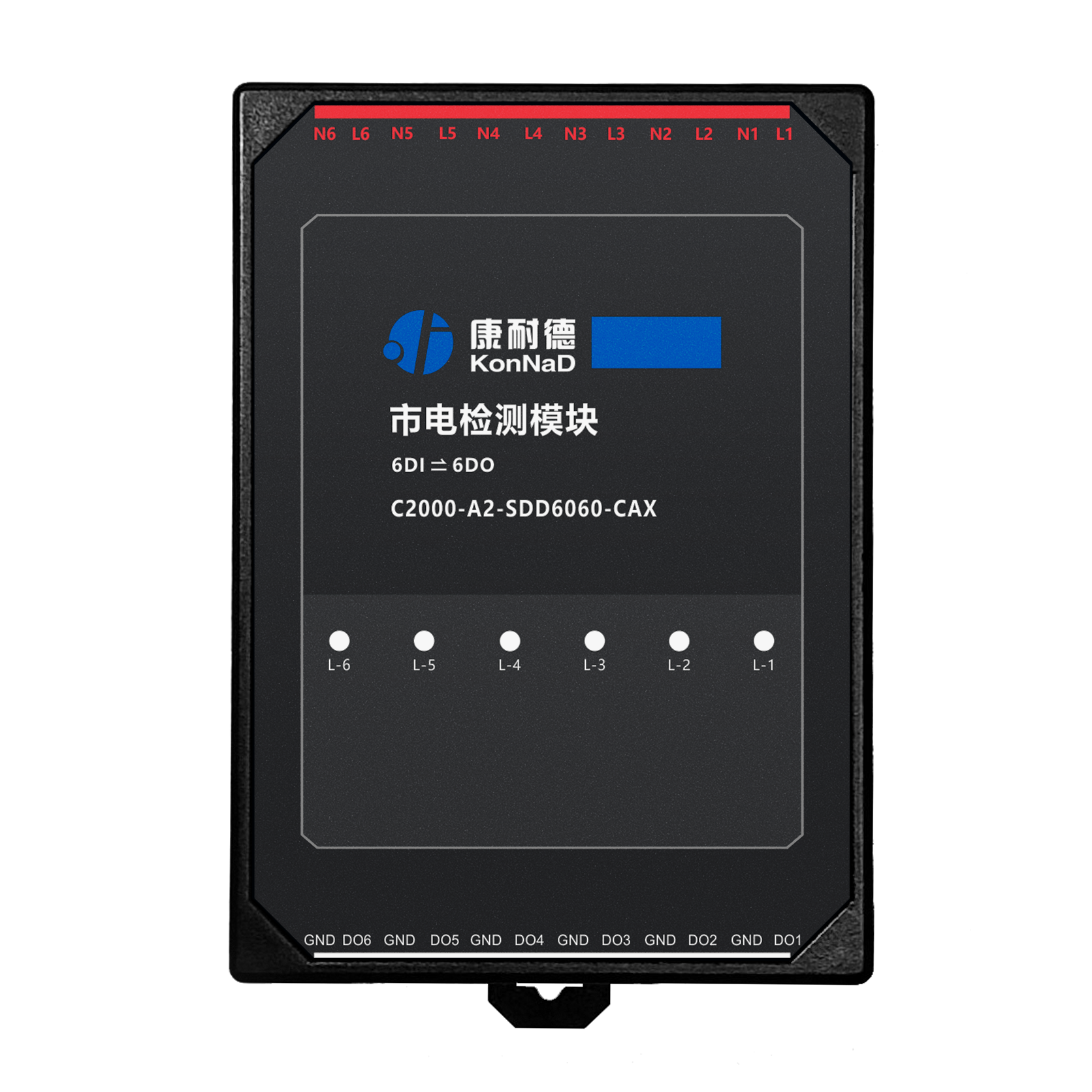

SDD6060-CAX
| 市电采集 | AC * 6 逻辑判断：逻辑 0：≤ 75VAC；逻辑 1：90~275VAC 采集频率：1kHz 通道隔离度：1500Vrms |
| 市电状态输出 | DO * 6 输出模式：电平 输出类型：集电极 |
| 宽温湿度工作 | -40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度 |
| 防潮、防尘、防腐 | 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境 |
| 市电通断状态毫秒级响应直采 | 支持 6 路交流市电直接接入采集，无需加装弱电转换模块，高速响应， 支持市电状态变化毫秒级采集 |
| 90-275V 宽压采集 | 90-275V 宽压采集，满足各种特殊场合电压采集需求，轻松应对电压波动，有效避免误判、漏判情况发生，确保状态采集准确 |
| 高安全的通道隔离 | 高达 1500Vrms 的 I/O 全隔离系统设计，确保设备在强电工作环境下 长时间运行的安全与稳定 |
| 无需外部供电 | 市电接入驱动，无需额外供电 |
| 类别 | 参数名称 | 规格 |
|---|---|---|
| 市电输入 | AC 路数 | 6 |
| 连接端 | 凤凰端子 | |
| 接口类型 | 湿接点 | |
| 通道隔离度 | 1500Vrms | |
| 采集频率 | 1kHz | |
| 逻辑判断 | 逻辑 0：≤ 75VAC；逻辑 1：90~275VAC | |
| DO 输出 | DO 路数 | 6 |
| 连接端 | 凤凰端子 | |
| DO 输出类型 | 集电极 | |
| DO 输出模式 | 电平 | |
| 物理特征 | 尺寸 | 75*105*30mm |
| 安装方式 | 定位孔/导轨安装 | |
| 工作环境 | 工作温度 | -40℃ ~ 85℃ |
| 存储温度 | -60℃ ~ 125℃ | |
| 相对湿度 | 5% ~ 95% RH 不凝露 |
| 类别 | 指示灯 | 说明 | 含义 |
|---|---|---|---|
| 市电输入 | Lx | 市电输入信号指示灯 | 常亮：输入电压大于临界电压（90VAC） |
| 熄灭：输入电压小于临界电压（90VAC） |
| 类别 | 端口 | 说明 | 建议线材 |
|---|---|---|---|
| 市电输入 | Lx、Nx | 市电火线、市电零线 | - |
| DO 输出 | N.Ox | 数字量信号输出常开端 | RVV 2*1.0 |
| COMx | 数字量信号输出公共端 | RVV 2*1.0 |
| 防雷等级保护 | |
| 过压过流保护 | DO： 30V/100mA |
主设备（包含扣具）
凤凰端子（若干）
安装指引卡
