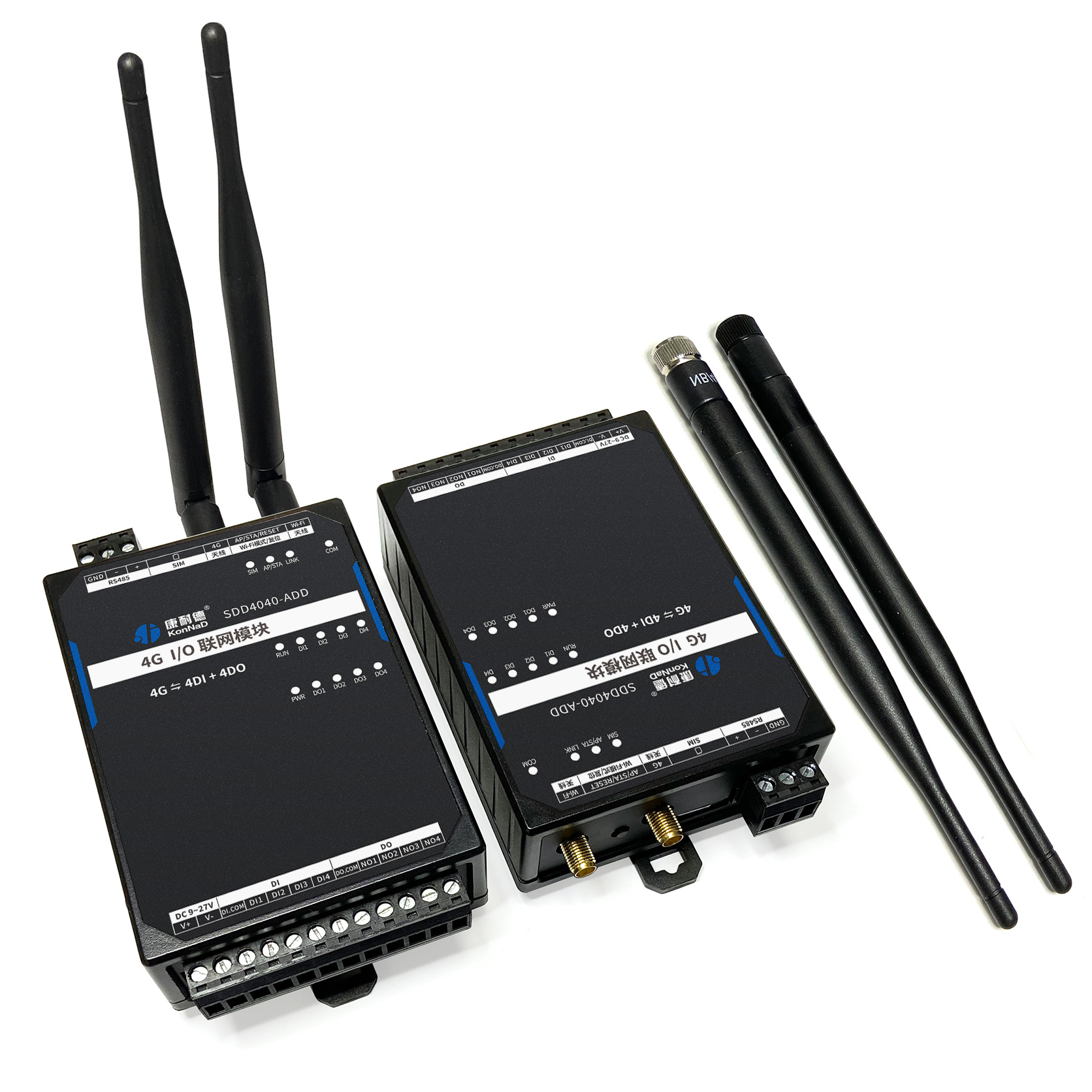

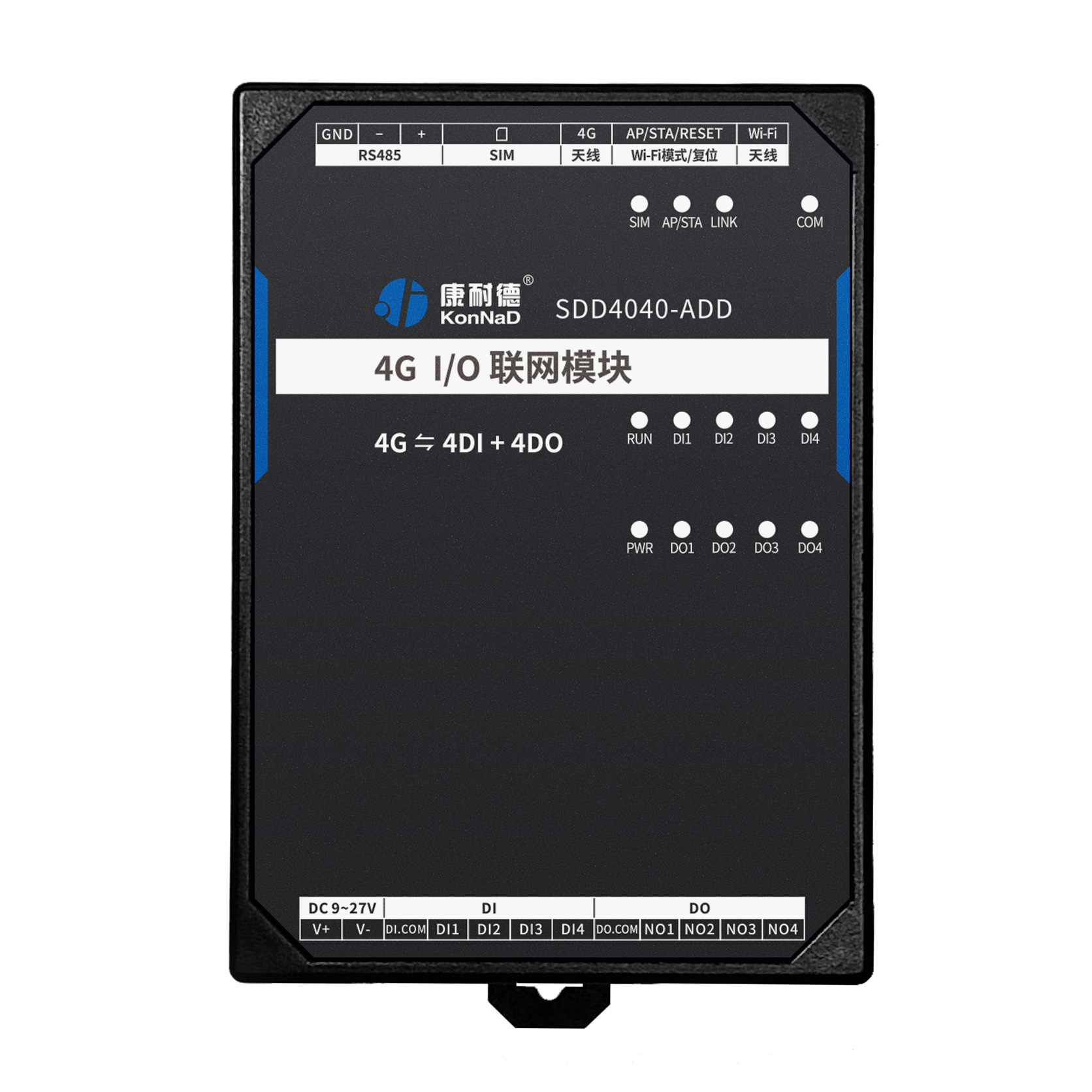

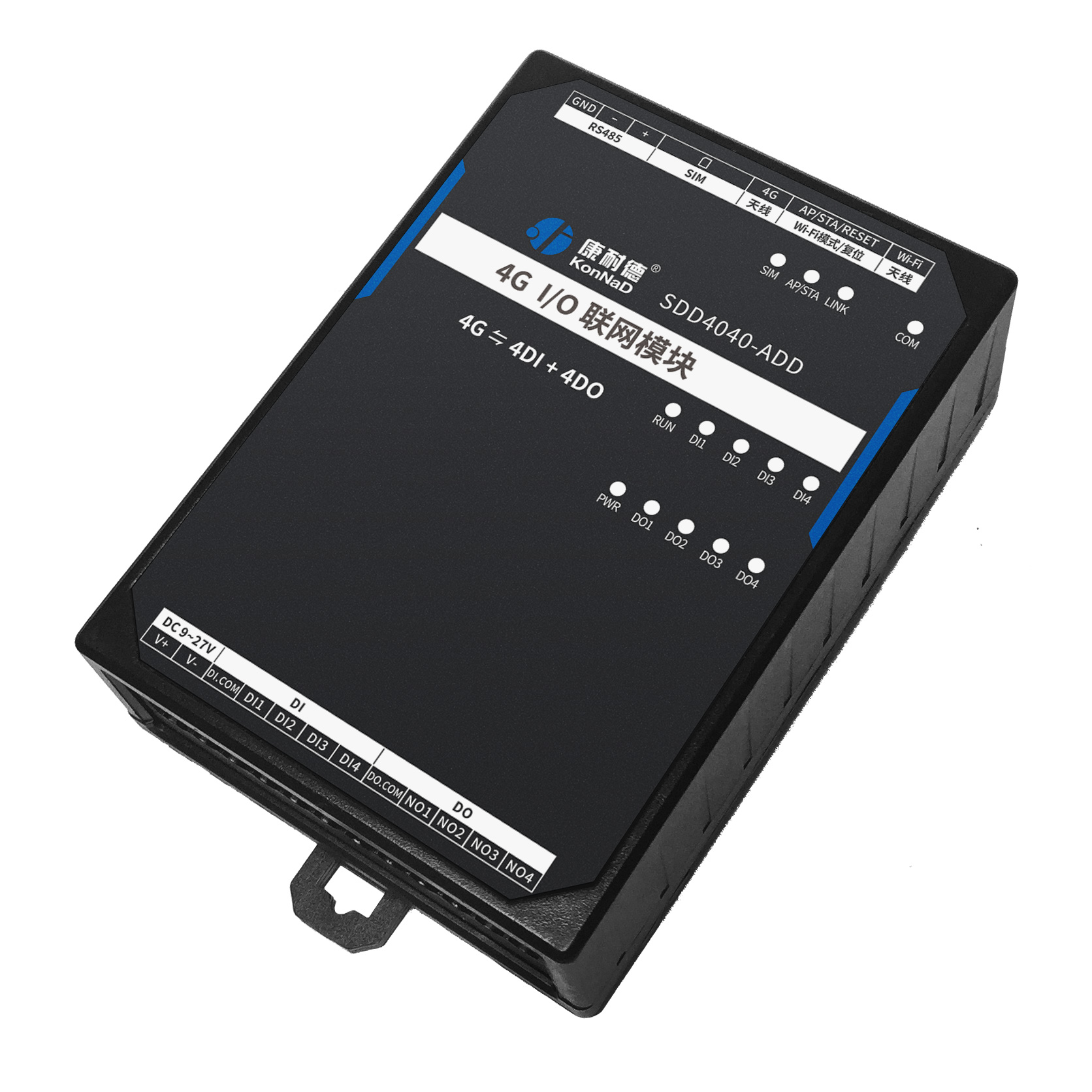

SDD4040-ADD

4G ⇋ 4DI(干接点) + 4DO

产品功能
4G

支持制式标准：移动/联通/电信 4G
Wi-Fi

组网方式：AP/STA

支持 DNS

支持 DNS 快速解析域名，无需繁琐 IP 记忆
DI * 4

输入模式：电平 + 脉冲计数

接口类型：干接点
DO * 4

输出模式：电平+脉冲

输出类型：A 型继电器
向下串行接口

RS485 * 1

RS485 透传

自带下行串口，支持串口与网络双向透明传输
去天猫选购 去京东选购
高可靠性
全端口保护 全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
高等级防雷 产品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 电流波）
宽温湿度工作 -40℃ ~ 85℃ 工作温度
5% ~ 95% RH 工作湿度
防潮、防尘、防腐 采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机 硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统 响应及时，处理高效，运行可靠
产品特点
DI 主动上传 DI 状态一经改变，模块便立即主动上传 1 条数据到与其建立连接的对端设备，无需上位机查询，实现客户对输入变化的实时监测
RS485 级联 通过自带的 RS485 串口，级联同品牌 RS485 型 I/O 模块，
实现各种数字量、模拟量的组合及扩展采集功能
无需布线 采用无线传输方式，部署灵活，不受通讯线缆限制，节约布线成本
透传 自带下行串口，支持串口与网络双向透明传输
支持 Modbus 网关功能 支持 Modbus TCP ⇋ Modbus RTU
多路 DI/DO 支持 支持多路 DI / DO信号采集及输出功能，满足多点位开关量采集、控制需求
4G通讯 全网通，支持移动2G/3G/4G，联通2G/3G/4G，电信4G。
AP/STA 模式一键式切换 AP 模式：作为无线接入点，可发射 Wi-Fi 信号供设备接入，实现现场无 Wi-Fi 情况下本地局域网内IO远程控制及数据传输
STA 模式：接入无线路由器，实现 IO 远程控制及数据通信
技术参数
类别 参数名称 规格
DI 输入 DI 路数 4
连接端 凤凰端子
接口类型 干接点
DI 输入模式 电平 + 脉冲计数
数字滤波时间间隔 6个采样周期
采集频率 1kHz
DO 输出 DO 路数 4
连接端 凤凰端子
DO 输出类型 A 型继电器
DO 输出模式 电平+脉冲
触点容量 30V/3A
向下串行接口 串口类型 RS485
端口数量 1
波特率+数据位+停止位+校验位 1200~115200bps
级联/透传 RS485 透传
4G 4G网络制式 移动/联通/电信 4G
传输速率 LTE CAT4：上行最大50Mbps,下行最大150Mbps HSPA+：上行最大5.76Mbps，下行最大42Mbps GPRS：上下行最大85.6Kbps
天线标准 SMA阴极头
4G频段 LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 UMTS/HSDPA/HSPA+：B1/B8UMTS：上下行最大384Kbps EDGE class：上下行最大236.8Kbps GSM/GPRS/EDGE：900/1800MHz
无线参数 无线标准 802.11b/g/n
组网方式 AP/STA
网络通讯形式 2.4G WiFi
天线接口 标准 SMA 阴头天线接口，
特性阻抗 50Ω
物理特征 尺寸 75*105*30mm
安装方式 定位孔/导轨安装
工作环境 工作温度 -40℃ ~ 85℃
存储温度 -60℃ ~ 125℃
相对湿度 5% ~ 95% RH 不凝露
指示灯
类别 指示灯 说明 含义
DI 输入 DIx 开关量输入指示灯（干接点） 常亮：闭合
熄灭：断开
DO 输出 DOx 开关量输出指示灯 常亮：闭合
熄灭：断开
网络 LINK TCP连接状态指示灯 常亮：已建立 TCP 连接
熄灭：未建立 TCP 连接
运行 RUN 设备运行指示灯 常亮：程序异常
闪烁：运行正常，间隔 1s 闪烁
熄灭：程序异常
电源 PWR 电源指示灯 常亮：设备供电正常
熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
向下串行接口 COMx RS485 数据发送/接收指示灯 常亮：RS485 线路故障，请检查 RS485 线路正负极是否接反
闪烁：RS485 端口正在接收或发送数据
熄灭：RS485 端口未通讯
无线参数 AP/STA Wi-Fi AP/STA模式灯 常亮：AP 模式
慢闪：STA 连接中
快闪：STA 已连接
SIM SIM卡插入信号灯 常亮：SIM卡已插入
熄灭：SIM卡未插入
端口说明
类别 端口 说明 建议线材
电源输入 V+、V- 电源输入正极、电源输入负极 RVV 2*1.0
DI 输入 DI.COM 干接点输入公共端，与电源不共地 RVV 2*0.5
DIx 数字量信号输入端 RVV 2*0.5
DO 输出 N.Ox 数字量信号输出常开端 RVV 2*1.0
DO.COM DO输出公共端 RVV 2*1.0
向下串行接口 485+ 、485- RS485 正极、RS485 负极（向下） RVSP 2*1.0
485+、485-、GND RS485 正极、RS485 负极、RS485 接地端（向下） RVSP 2*0.5
4G SIM卡接口 SIM 卡接口 -
天线 天线 4G 天线，标准 SMA 阴头天线接口 -
天线 Wi-Fi 天线，标准 SMA 阴头天线接口 -
无线参数 AP/STA 短按进行 AP/STA 切换，长按产品恢复默认设置 -
保护数据
防雷等级保护

600W
过压过流保护

电源： 30V/500mA

RS485： 30V/100mA

DI： 30V/50mA

DO： 30V/3A

产品规格及外观
unit: mm (inch)
注：仅用于表明产品尺寸，端口等细节请以实际产品为准
安装方式
包装内容

  • 主设备（包含扣具）

    凤凰端子（若干）

    安装指引卡
