C2000-B1-THD0101-DW3

产品功能

支持制式标准：移动/联通/电信 4G

Wi-Fi

组网方式：AP/STA

支持 DNS

支持 DNS 快速解析域名，无需繁琐 IP 记忆

向下串行接口

RS485 * 1

级联和透传

支持级联modbus网关功能，支持串口和网络双向透明传输

高可靠性

全端口保护	全端口过流、过压、反接、错接保护，避免因接错线导致设备损坏
宽温湿度工作	-40℃ ~ 85℃ 工作温度 5% ~ 95% RH 工作湿度
防潮、防尘、防腐	采用特殊保护工艺，适用于冷链仓储、粉尘车间、化工厂等极端环境
稳定可靠不死机	硬件采用双看门狗设计，设备稳定可靠不死机，软件看门狗集成，异常自动复位，保障系统运行
RTOS 实时操作系统	响应及时，处理高效，运行可靠

产品特点

双向透传	支持串口与网络之间的双向透明传输
支持多连接	串口服务器作为TCP Client模式时，最大可支持3个TCP服务器端同时连接
数据不丢包	采用自主研发的上下行 CR 缓冲技术，根据网络和串口的通讯情况，灵活进行数据控制达到不丢包的目的
支持注册包	TCP连接时，可以自定义设置主动发送的数据包，以通知连接端连接成功或用于区别多个4G DTU
支持心跳包	可设置是否启用心跳包，可设置心跳包类型、发送间隔时间及心跳包长度（最大40个字节长度）
支持 Modbus 网关功能	支持 Modbus TCP ⇋ Modbus RTU
4G通讯	全网通，支持移动2G/3G/4G，联通2G/3G/4G，电信4G。

技术参数

类别	参数名称	规格
向下串行接口	串口类型	RS485
	端口数量	1
	级联/透传	级联和透传
	波特率	300~115200bps
	校验	None，Even，Odd
4G	4G网络制式	移动/联通/电信 4G
	传输速率	LTE CAT1
	天线标准	SMA阴极头
	4G频段	LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 UMTS/HSDPA/HSPA+：B1/B8 UMTS：上下行最大384Kbps EDGE class：上下行最大236.8Kbps GSM/GPRS/EDGE：900/1800MHz
无线参数	无线标准	802.11b/g/n
	组网方式	AP
	网络通讯形式	2.4G WiFi
	天线接口	标准 SMA 阴头天线接口，特性阻抗 50Ω
电源参数	电源规格	9~27VDC
	接口形式	凤凰端子（1个），孔径5.08mm 圆孔插头（1个），内外径2.1*5.5mm
	工作电流	< 55mA@12VDC
	功耗	< 1W
物理特征	尺寸	67.561.925.0mm
物理特征	安装方式	定位孔
工作环境	工作温度	-40℃ ~ 85℃
	存储温度	-60℃ ~ 125℃
	相对湿度	5% ~ 95% RH 不凝露

指示灯

指示灯	说明	含义
LINK	4G状态和连接指示灯	未连接4G基站或设备未供电时不亮；连接到4G基站时闪烁,与平台建立网络连接后常亮。
RUN	设备运行指示灯	常亮：程序异常
		闪烁：运行正常，间隔 1s 闪烁
		熄灭：程序异常
PWR	电源指示灯（9~27VDC）	常亮：设备供电正常
PWR	电源指示灯（9~27VDC）	熄灭：设备未通电或供电异常，请检查电压是否为 9~27VDC
WiFi	WiFi状态指示	常亮：WiFi开启，处于AP模式，可以连接WiFi。短按(1S内)按钮，关闭WiFi；超时10分钟后无操作，自动关闭WiFi。
WiFi	WiFi状态指示	熄灭：WiFi关闭。短按按钮(1~2S) WiFi开启AP模式。
COM	RS485数据发送/接收指示灯	常亮：RS485线路故障，请检查 RS485线路接线是否正确
		闪烁：RS485端口正在接收或发送数据
		熄灭：RS485 端口未通讯

端口说明

类别说明	端口	说明	含义
无线/恢复默认	按钮	短按(1~2秒)进行WiFi有无切换，长按(5秒)产品恢复默认出厂设置。 (长按到5秒后,RUN指示灯间隔200ms一直闪烁，直到松开设备完成复位)	-
电源输入	V+、V-、PE	V+电源输入正极、V-电源输入负极，PE接大地	RVV 2*1.0
电源输入	㊉→㊀	圆孔插头，内外径2.1*5.5mm	RVV 2*1.0
串行接口	485(+、-)	RS485+ 正极、RS485-负极	RVSP 2*1.0
SIM卡接口	SIM	SIM 卡接口	-
天线	4G天线	4G 天线，标准 SMA 阴头天线接口	-

保护数据

压过流保护

电源： 30V/500mA

RS485： 30V/200mA

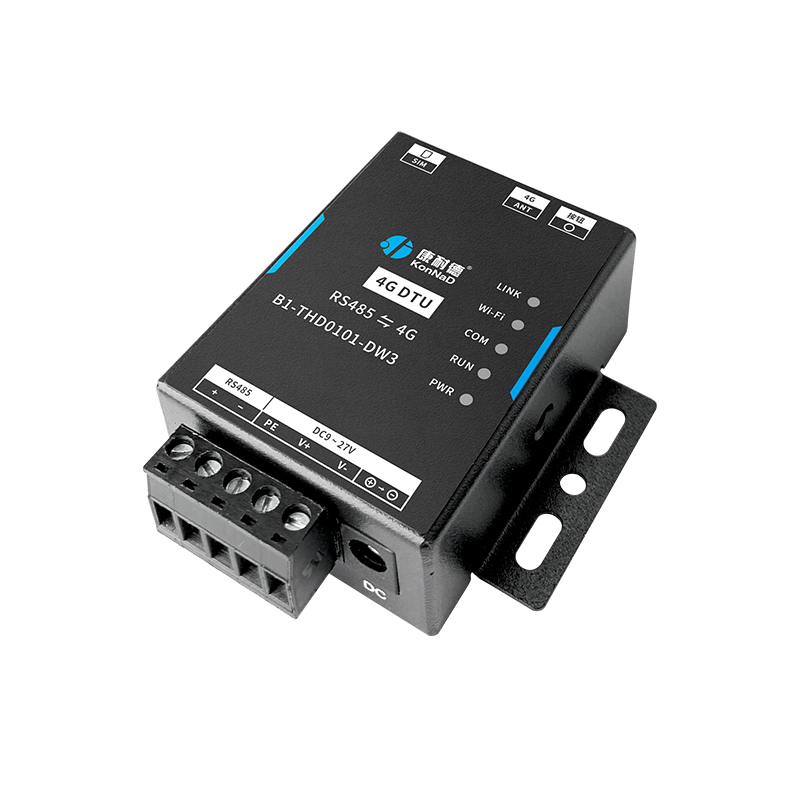

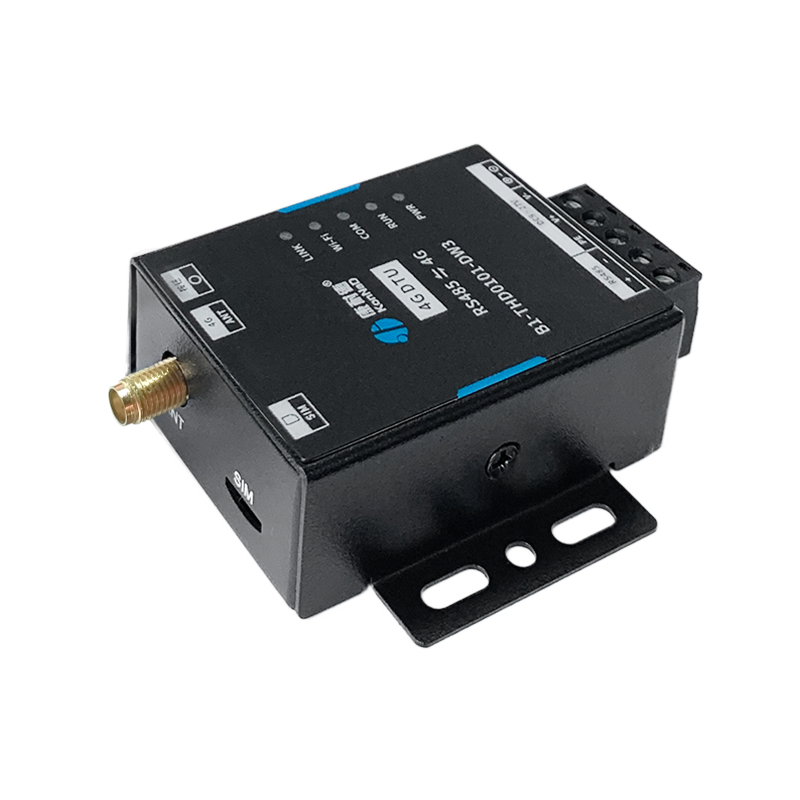

产品规格及外观

unit: mm (inch)

注：仅用于表明产品尺寸，端口等细节请以实际产品为准

安装方式

包装内容

资料下载
